2204748-2

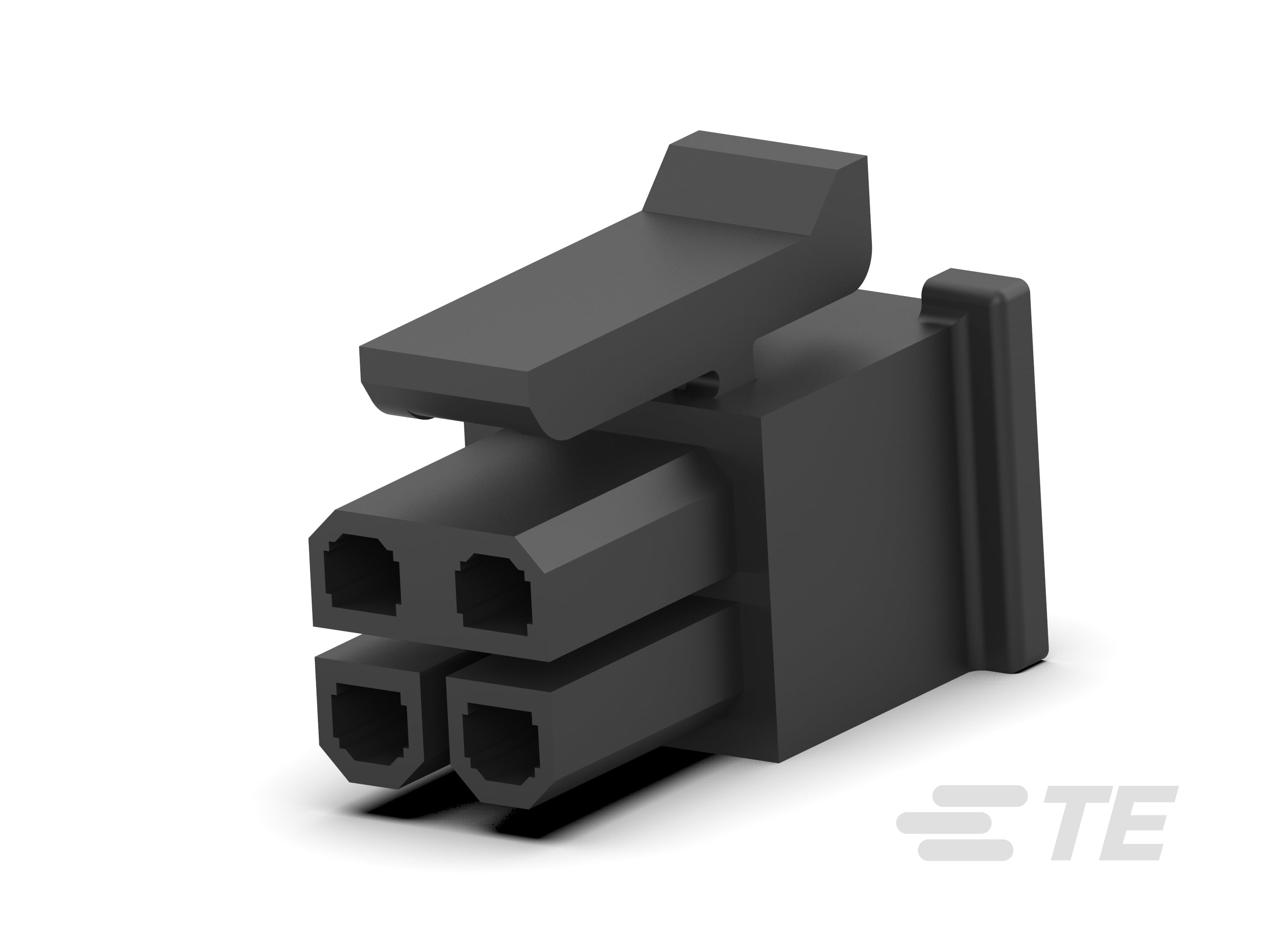

4 Position, Receptacle, Housing, Cable-to-Board, Tin (Sn), UL 94V-0, 3 mm [.118 in] Centerline, 2 Row, 600 VAC, Wire & Cable, Power
2204748-2
4 Position, Receptacle, Housing, Cable-to-Board, Tin (Sn), UL 94V-0, 3 mm [.118 in] Centerline, 2 Row, 600 VAC, Wire & Cable, Power
- TE 内部编号 2204748-2
- TE 内部产品描述 ELCON MICRO,RECEPTACLE HOUSING,4P
-
位数 : 4
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 缆到板
-
端子接触部电镀材料 : 锡 (Sn)
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2204748-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2204748-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2204748-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2204748-2_A.3d_stp.zip 英文版本
数据表/目录页
- 1-1773956-3-ELCON-Micro-CN CHI_DS_1-1773956-3-ELCON-Micro-CN_0819.pdf
- ELCON Micro Power Connectors (EN) ENG_DS_1-1773956-2_ELCON_Micro_EN_0819.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-128101_A.pdf 英文版本
- 产品规格 ENG_SS_108-128068_C.pdf 英文版本
- ENG_SS_108-2351_H1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 0
-
电源位置数量 : 4
-
位数 : 4
-
行数 : 2
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
电线颜色（基准） : 黑色
-
主要产品颜色 : 黑色
接触件特性
-
端子接合区域电镀材料厚度 : 2.5 µm [ 100 µin ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 12
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙 66
-
中心线（间距） : 3 mm [ .118 in ]
尺寸
-
行间距 : 3 mm [ .118 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 袋和盒
