2203881-1

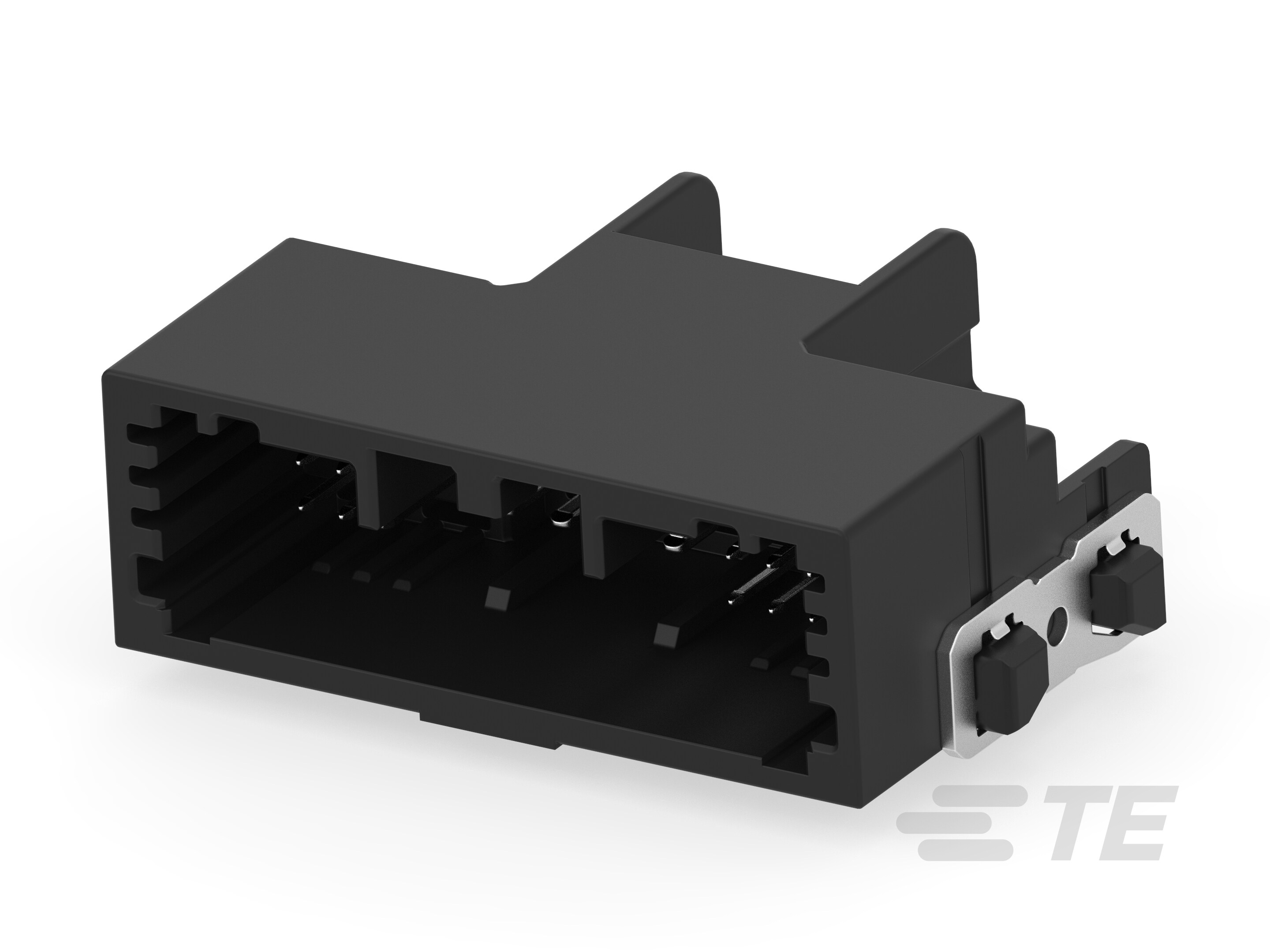

Horizontal, Wire-to-Board, 16 Position, 2 Row, 1.8mm / 2.5mm [.07in / .098in] Centerline, Tin (Sn), Printed Circuit Board, Black, Generation 50

16POS,HYBRID,HEADER ASSY,90 DEG,SMD-2203881-1

2203881-1

Horizontal, Wire-to-Board, 16 Position, 2 Row, 1.8mm / 2.5mm [.07in / .098in] Centerline, Tin (Sn), Printed Circuit Board, Black, Generation 50

    • MCON
    • MCON .50mm
      • ,
    • Generation 50 连接器
  • TE 内部编号 2203881-1
  • TE 内部产品描述 16POS,HYBRID,HEADER ASSY,90 DEG,SMD

  • PCB 安装方向 : 水平

  • PCB 端接方法 : 表面贴装

  • 可密封 : 否

  • 中心线（间距） (mm): 1.8 | 2.5

  • 中心线（间距） (in): .07 | .098

  • 连接器系统 : 线到板

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 接头类型 : 全部带罩

  • 混合板端连接器 : 是

  • 连接器产品类型 : 连接器组件

  • 可密封 : 否

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 节数 : 3

  • 信号位置数量 : 12

  • PCB 安装方向 : 水平

  • 位数 : 16

  • 行数 : 2

主体特性

  • 连接器和键控代码 : A

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 公端

  • 对接公端厚度 : .4 mm [ .015 in ]

  • 对接公端宽度 : .5 mm [ .019 in ]

  • 端子接触部电镀材料 : 锡 (Sn)

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装对准 : 带有

  • 接合对准 : 带有

  • PCB 安装固定类型 : 焊尾

  • 安装孔 : 不带

  • PCB 安装固定 : 带有

  • 接合固定类型 : 锁定接口

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） (mm): 1.8 | 2.5

  • 中心线（间距） (in): .07 | .098

尺寸

  • 连接器长度 : 35.95 mm [ 1.41 in ]

  • PCB 的外形高度 : 12.2 mm [ .48 in ]

  • 连接器宽度 : 21.5 mm [ .846 in ]

使用环境

  • 工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105

  • 工作温度（最大值） (°F): 212

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 焊接工艺 : 支持回流焊

包装特性

  • 封装方法 : Tube

  • 封装数量 : 46
