2203571-5

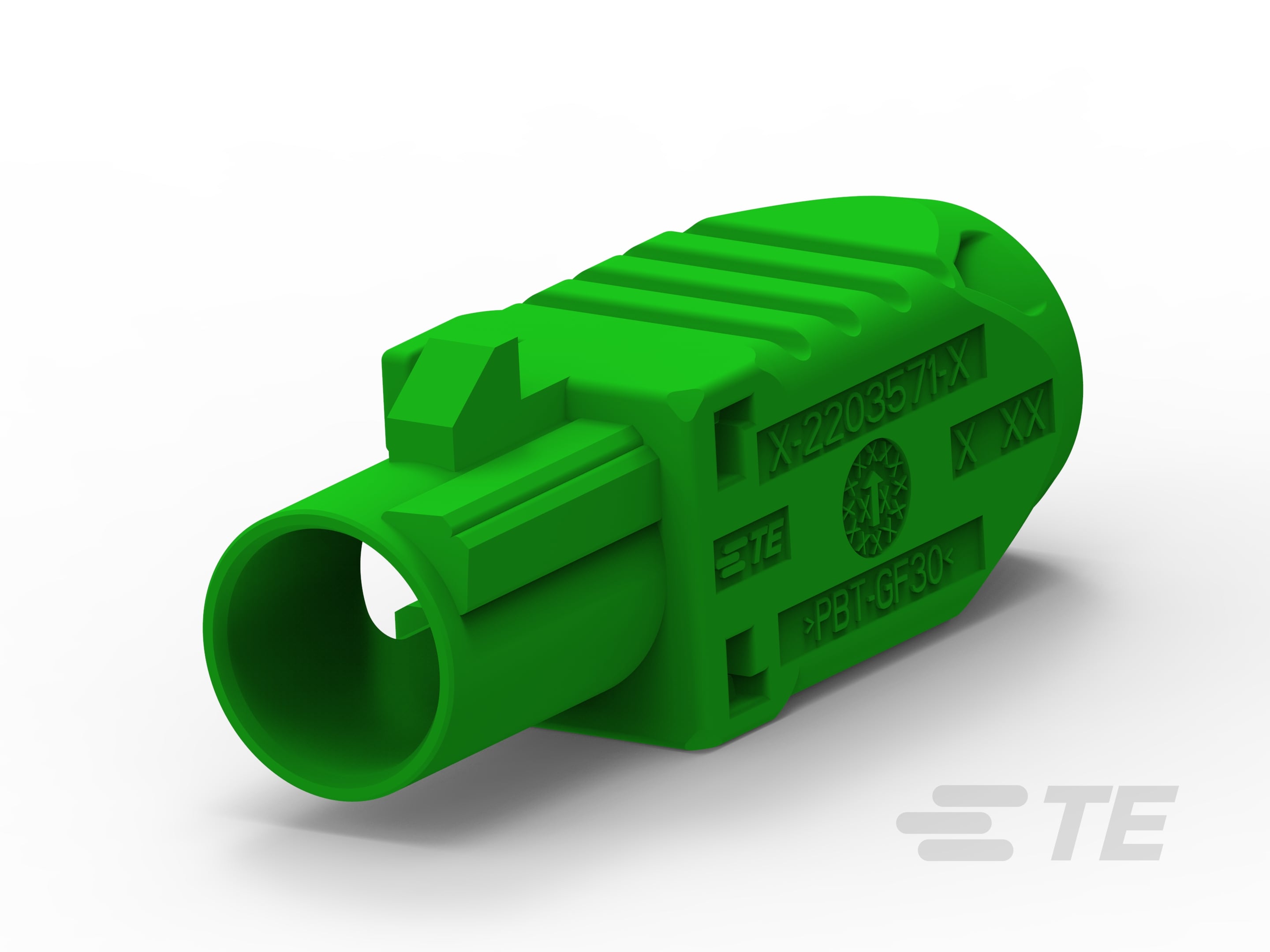

Cable-to-Cable, 180° Cable Exit, 1 Position, E Code, Housing for Male Terminals, Crimp, FAKRA RF Connector System, Data Connectivity Housings
2203571-5
Cable-to-Cable, 180° Cable Exit, 1 Position, E Code, Housing for Male Terminals, Crimp, FAKRA RF Connector System, Data Connectivity Housings
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2203571-5
- TE 内部产品描述 HOUSING, INLINE MALE, FAKRA
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 1
-
连接器和键控代码 : E
文档
产品图纸
- MALE HOUSING, 1 POSITION, FAKRA ENG_CD_2203571_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2203571-5_E1.pdf 3D
- 下载查看 ENG_CVM_CVM_2203571-5_E1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2203571-5_E1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2203571-5_E1.3d_stp.zip 英文版本
产品规格
- FAKRA-Compliant Next Generation Unsealed Inline Connector Product Specification ENG_SS_108-32137_B1.pdf 英文版本
- ENG_SS_114-101049_A.pdf 英文版本
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
- ENG_SS_114-13060_F1.pdf 英文版本
- ENG_SS_114-32108_B.pdf 英文版本
- ENG_SS_114-94044_D_114-94044.pdf 英文版本
- ENG_SS_114-94058_E.pdf 英文版本
- ENG_SS_114-94117_B.pdf 英文版本
- ENG_SS_114-32195_A.pdf 英文版本
- ENG_SS_114-94468_A9.pdf 英文版本
- 产品规格 ENG_SS_108-32058_A1.pdf 英文版本
- ENG_SS_108-101388_A.pdf 英文版本
- ENG_SS_108-94709_B2.pdf 英文版本
- ENG_SS_108-94333_B.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32149_C.pdf 英文版本
- ENG_SS_408-10229_E.pdf 英文版本
- ENG_SS_408-8832_B.pdf 英文版本
- ENG_SS_408-8893_A.pdf 英文版本
- ENG_SS_408-8911_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 公端子护套
结构特性
-
行数 : 1
-
位数 : 1
电气特征
-
标称电压架构 (V): 800
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : E
接触件特性
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 叶绿色
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
其他
-
能够保证连接器位置 : 否
