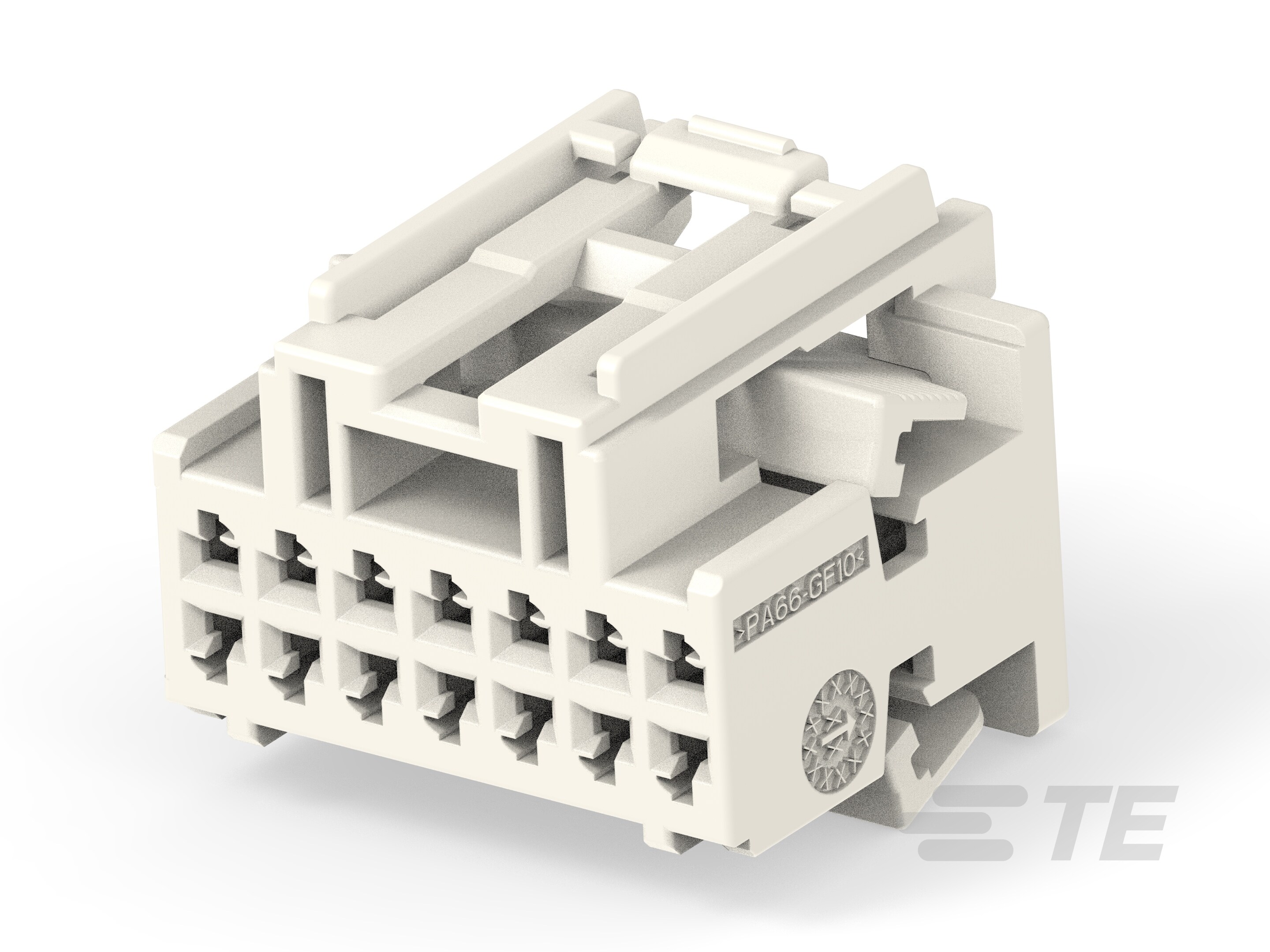

Name: 14P Unsealed MCON 1.2 Plug, Key A
Brand: MCON

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 14
行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 土黄色
连接器和键控代码 : A

接触件特性

端子类型 : 母端
端子大小 : 1.2mm
对接公端宽度 : 1.2 mm [ .047 in ]

机械附件

端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF
中心线（间距） : 3 mm [ .118 in ]

尺寸

连接器高度 : 17.88 mm [ .7 in ]
产品长度 : 22 mm [ .86 in ]
行间距 : 2.5 mm [ .09 in ]
产品宽度 : 21.45 mm [ .84 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Bag

其他

能够保证连接器位置 : 否

2203464-1

12 V, 14 Position, Automotive Housing for Female Terminals, 3 mm [.118 in] Centerline, Natural, Wire & Cable, Power, MCON 1.2mm

2203464-1

12 V, 14 Position, Automotive Housing for Female Terminals, 3 mm [.118 in] Centerline, Natural, Wire & Cable, Power, MCON 1.2mm

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 14

可密封 : 否

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

产品图纸

CAD 文件

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 14

行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

主要产品颜色 : 土黄色

连接器和键控代码 : A

接触件特性

端子类型 : 母端

端子大小 : 1.2mm

对接公端宽度 : 1.2 mm [ .047 in ]

机械附件

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF

中心线（间距） : 3 mm [ .118 in ]

尺寸

连接器高度 : 17.88 mm [ .7 in ]

产品长度 : 22 mm [ .86 in ]

行间距 : 2.5 mm [ .09 in ]

产品宽度 : 21.45 mm [ .84 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Bag

其他

能够保证连接器位置 : 否

产品合规性
