2203270-4
Socket Terminal, Gold (Au), .55 mm [.021 in] Pin Diameter, Terminates To Wire, -55 – 85 °C [-67 – 185 °F], FAKRA RF Connector System
2203270-4
Socket Terminal, Gold (Au), .55 mm [.021 in] Pin Diameter, Terminates To Wire, -55 – 85 °C [-67 – 185 °F], FAKRA RF Connector System
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2203270-4

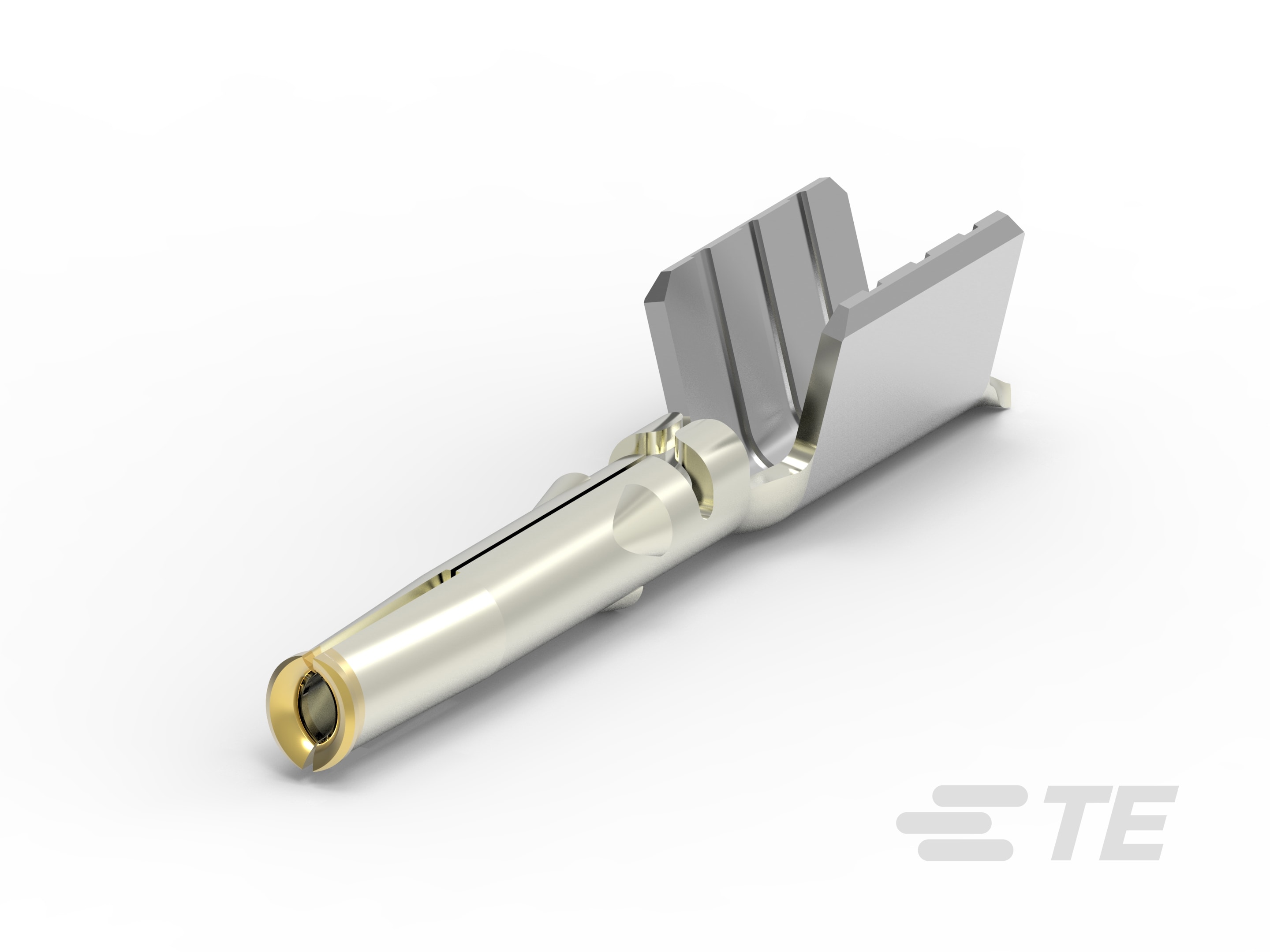

- TE 内部产品描述 Center contact, in-line female, FAKRA
-
端子类型 : 插座
-
接触面电镀 : 金 (Au)
-
主要锁定特性 : 端子上
-
可密封 : 否
-
接合插针直径 : .55 mm [ .021 in ]
文档
产品图纸
- CENTER CONTACT, FEMALE, 180 DEGREE, FAKRA AUTOMATED ENG_CD_2203270_D2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2203270-4_G1.pdf 3D
- 下载查看 ENG_CVM_CVM_2203270-4_G1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2203270-4_G1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2203270-4_G1.3d_igs.zip 英文版本
产品规格
- FAKRA-Compliant Next Generation Unsealed Inline Connector Product Specification ENG_SS_108-32137_B1.pdf 英文版本
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
- 产品规格 ENG_SS_108-32107_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
主要锁定特性 : 端子上
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 同轴电缆
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : .54mm
-
压接类型 : F 型压接
-
端子类型 : 插座
-
接触面电镀 : 金 (Au)
-
接合插针直径 : .55 mm [ .021 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
包装特性
-
封装数量 : 15000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
