2203265-1

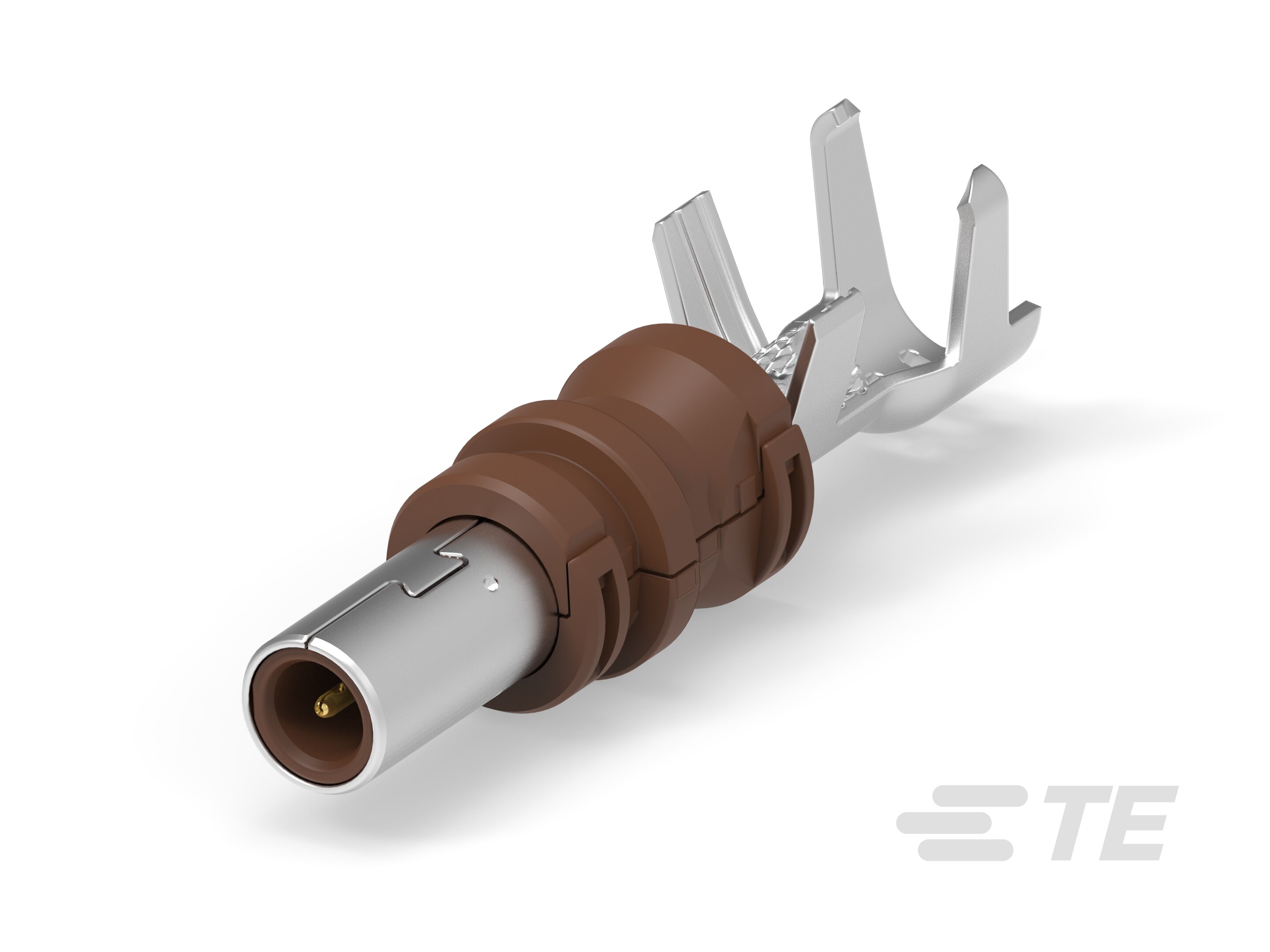

Pin Terminal, Gold (Au), .5 mm [.02 in] Pin Diameter, Terminates To Wire & Cable, 11.33 mm [.45 in] Tab Length, FAKRA RF Connector System
2203265-1
Pin Terminal, Gold (Au), .5 mm [.02 in] Pin Diameter, Terminates To Wire & Cable, 11.33 mm [.45 in] Tab Length, FAKRA RF Connector System
-
- AMP
- FAKRA 射频连接器系统
- TE 内部编号 2203265-1
- TE 内部产品描述 CABLE ASM, INLINE MALE, FAKRA
-
端子类型 : 插针
-
接触面电镀 : 金 (Au)
-
可密封 : 否
-
接合插针直径 : .5 mm [ .02 in ]
-
端子传导 : 0 – 24 A（低功率）
文档
产品图纸
- TERMINAL, UNASSEMBLED, MALE, 180 DEGREE, FAKRA ENG_CD_2203265_D4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2203265-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2203265-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2203265-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2203265-1_C.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32145_Y.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
接触件特性
-
压接类型 : F 型压接
-
端子类型 : 插针
-
接触面电镀 : 金 (Au)
-
接合插针直径 : .5 mm [ .02 in ]
端接特性
-
产品端接到 : 线缆
尺寸
-
公端长度 : 11.33 mm [ .45 in ]
使用环境
-
工作温度（最大值） : 85 °C [ 185 °F ]
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
其他
-
端子传导 : 0 – 24 A（低功率）
