2202508-4

Mini-SAS HD to External Mini-SAS Cable Assembly, 16 Position, Cable Assembly Length 3 m [9.84 ft], 6 Gb/s, Black Cable, Shielded, .081 mm² Wire

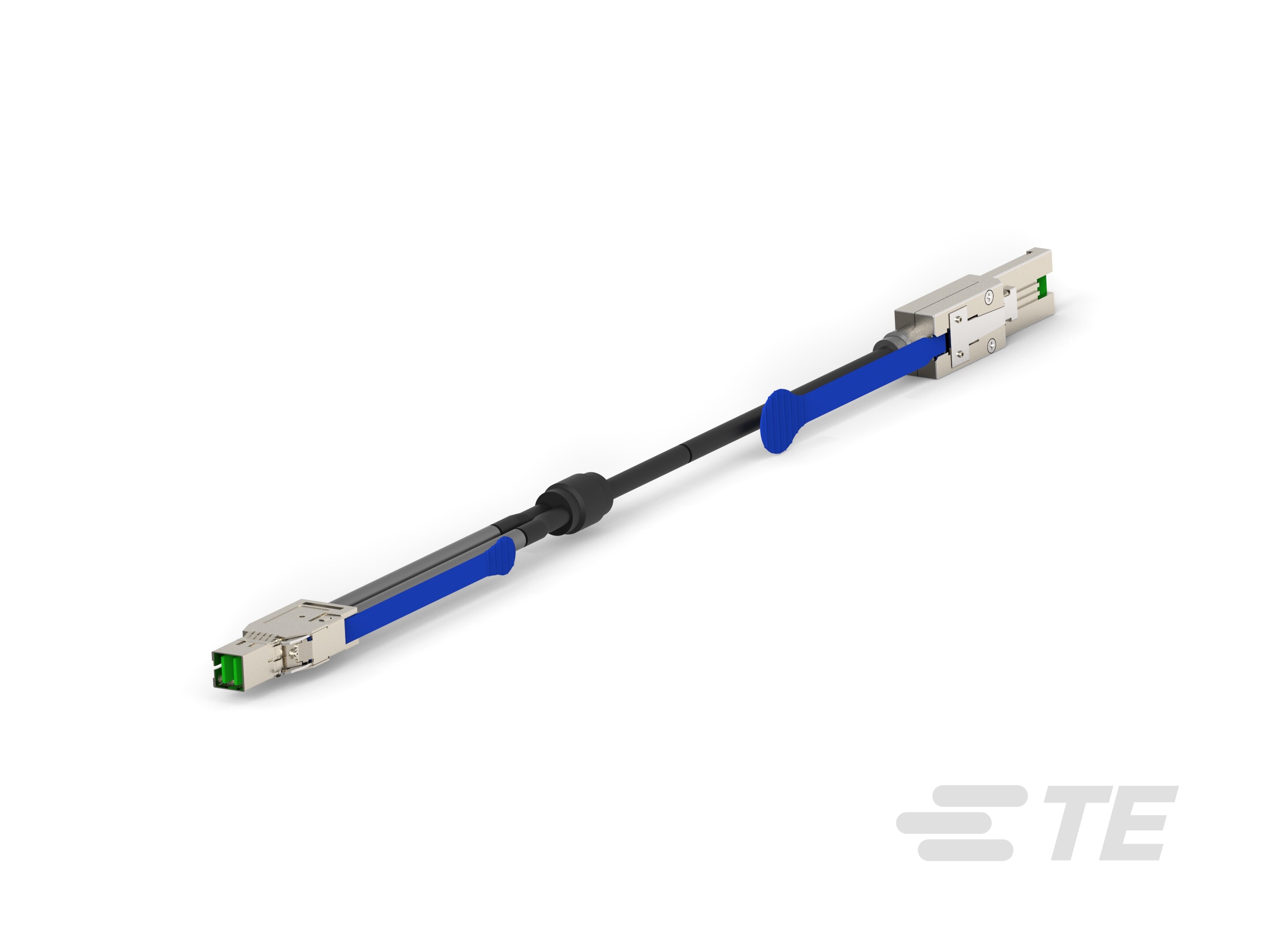

C/A, 4X MINISAS HD TO MINISAS, 28AWG, 3M-2202508-4

2202508-4

Mini-SAS HD to External Mini-SAS Cable Assembly, 16 Position, Cable Assembly Length 3 m [9.84 ft], 6 Gb/s, Black Cable, Shielded, .081 mm² Wire

  • TE 内部编号 2202508-4
  • TE 内部产品描述 C/A, 4X MINISAS HD TO MINISAS, 28AWG, 3M

  • 线束类型 : Mini-SAS HD 到外部 Mini-SAS

  • 位数 : 16

  • Cable Assembly Length : 3 m [ 9.84 ft ]

  • 数据速率 (Gb/s): 6

  • 电缆颜色 : 黑色

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 线束类别 : 工业标准 | 高速

  • 插销种类 : 拉片释放

  • 线束类型 : Mini-SAS HD 到外部 Mini-SAS

  • 电缆种类 : Madison TurboTwin | Madison TurboTwin - 圆形夹套式

  • 电缆组件（A 端） : Mini-SAS HD 插头

  • 电缆组件（B 端） : 外部 Mini-SAS 插头

结构特性

  • 安装位置 : 外部

  • 位数 : 16

  • 线对数量 : 8

  • 信号位置数量 : 16

信号特征

  • 数据速率 (Gb/s): 6

主体特性

  • 屏蔽材料 : 铝/聚酯胶带/镀锡铜编织层

  • 绝缘套管材料 : 柔性 PVC

  • 电缆颜色 : 黑色

  • 均衡 : 否

接触件特性

  • 端子接触部电镀材料 : 金 (Au)

机械附件

  • 接合对准 : 不带

壳体特性

  • 外壳材料 : 镀锡锌冲模压铸

尺寸

  • 线径 (mm²): .081

  • 线径 (AWG): 28

  • 电缆外径 : 7.87 mm [ .31 in ]

操作/应用

  • 屏蔽 : 是

  • 无卤素 : 是

其他

  • 电缆组件配置 : 双头

  • Cable Assembly Length : 3 m [ 9.84 ft ]
