2199249-4

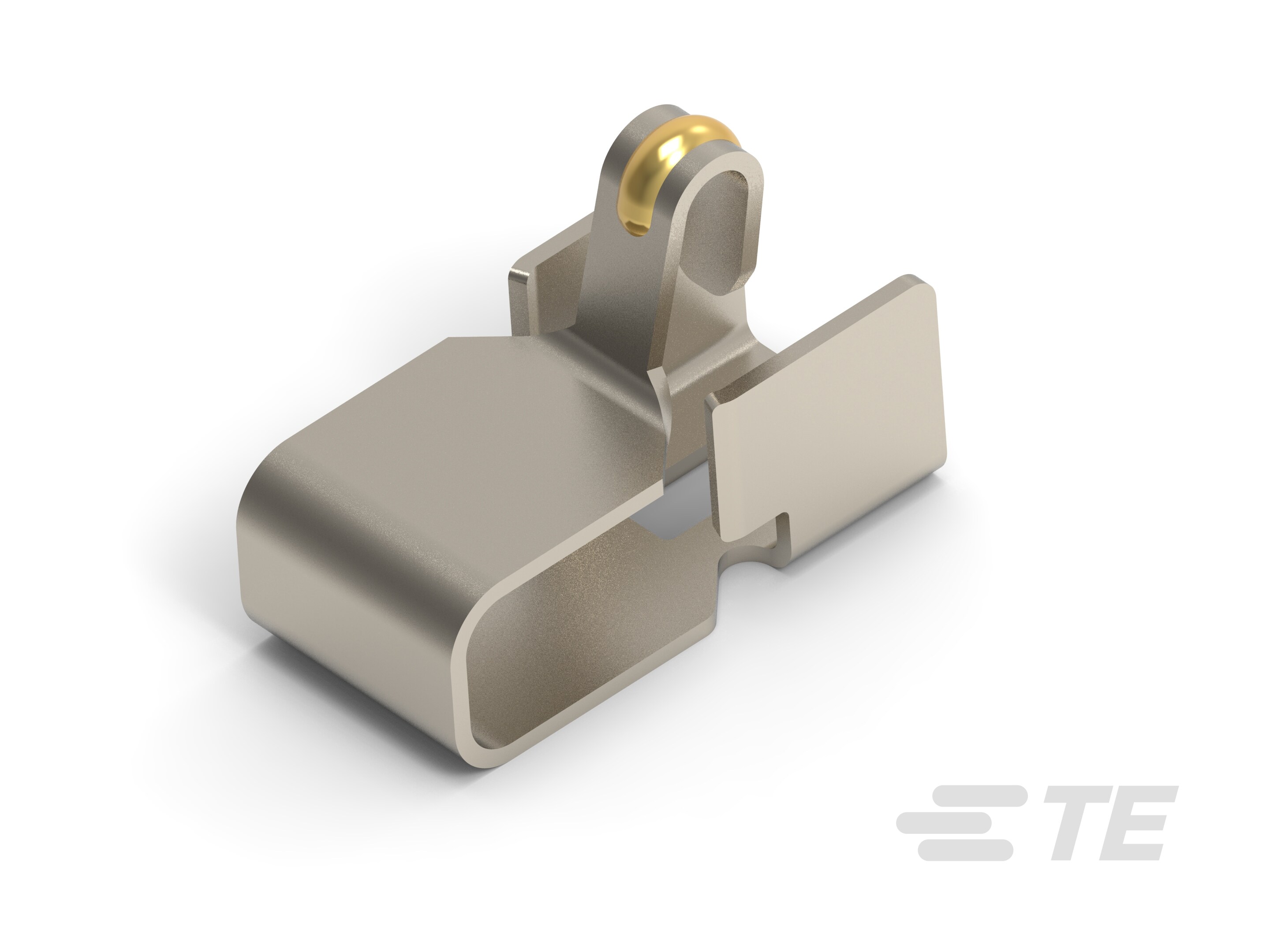

C-Clip Spring Contact, 2.1 mm [.083 in] High, Scalable, Side Protected, 2.3 mm [.091 in] Uncompressed Height, 3.2 mm [.126 in] Length
2199249-4
C-Clip Spring Contact, 2.1 mm [.083 in] High, Scalable, Side Protected, 2.3 mm [.091 in] Uncompressed Height, 3.2 mm [.126 in] Length
- TE 内部编号 2199249-4
- TE 内部产品描述 Shield Finger, Loose Piece, Type B, 2.3h
-
弹片类型 : C 形夹
-
可伸缩 : 是
-
侧面保护 : 是
-
未压缩高度 : 2.3 mm [ .091 in ]
-
产品长度 : 3.2 mm [ .126 in ]
文档
产品图纸
- SPRING FINGER TYPE B ENG_CD_2199249_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2199249-4_A2.pdf 3D
- 下载查看 ENG_CVM_CVM_2199249-4_A2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2199249-4_A2.3d_igs.zip 英文版本
- ENG_CVM_CVM_2199249-4_A2.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-115061-1_A2.pdf 英文版本
- 合格检测报告 ENG_SS_501-115070-13_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
弹片类型 : C 形夹
-
可伸缩 : 是
结构特性
-
位数 : 1
-
侧面保护 : 是
接触件特性
-
PCB 端子端接区域电镀材料 : 金
-
端子基材 : 铜合金
-
端子底板材料 : 镍
-
端子工作范围（低） : 1.4 mm [ .055 in ]
-
端子工作范围（高） : 2.1 mm [ .083 in ]
-
接触区域点的电镀材料 : 金
-
端子额定电流（最大值） (A): 2
尺寸
-
未压缩高度 : 2.3 mm [ .091 in ]
-
产品长度 : 3.2 mm [ .126 in ]
-
产品宽度 : 1.5 mm [ .059 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 6000
-
封装方法 : 卷带包装
