文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2195899-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2195899-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2195899-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2195899-1_1.3d_stp.zip 英文版本
数据表/目录页

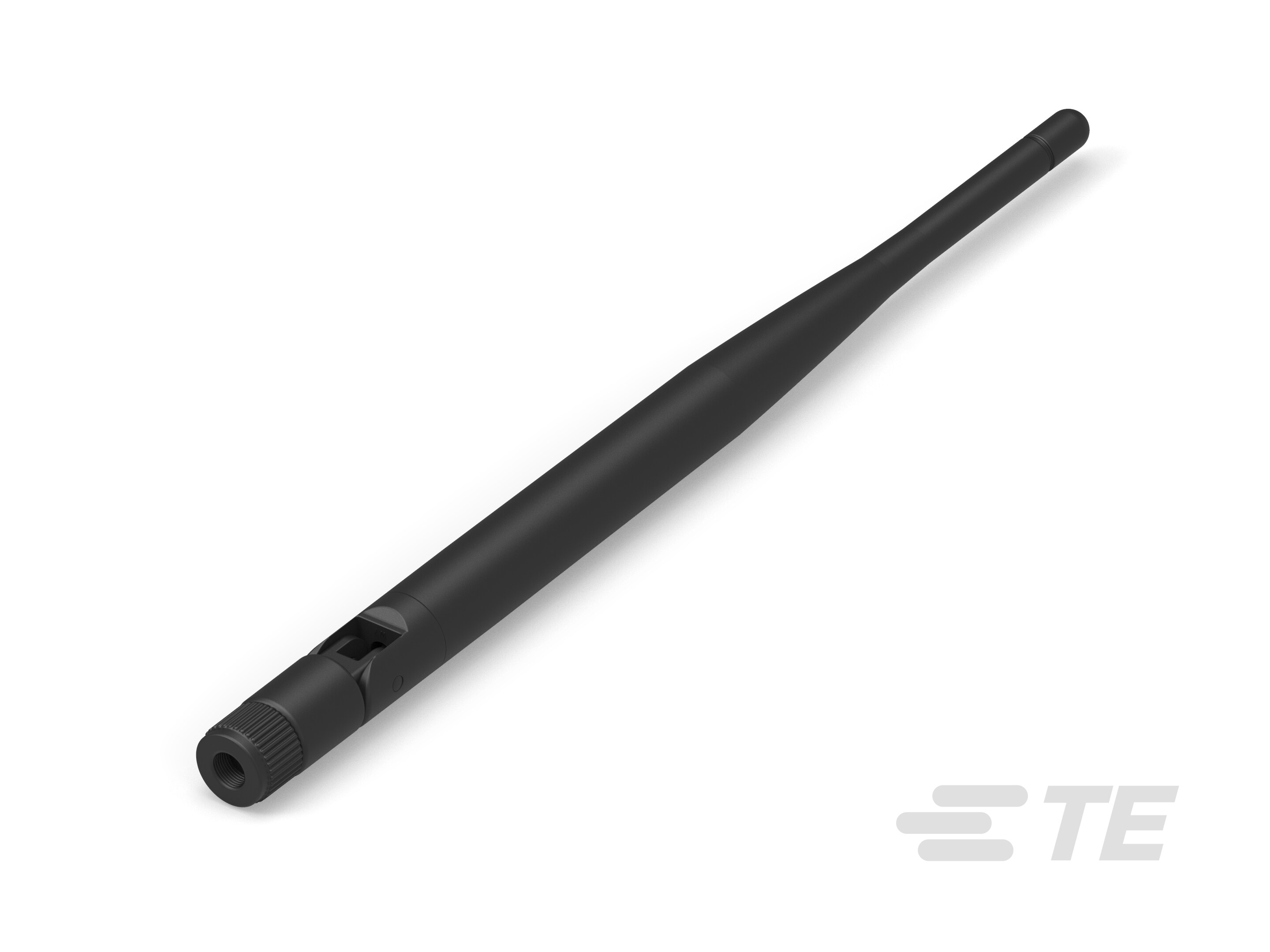

- External Ant,RP-SMA,Wi-Fi,2.4-2.5GHz ENG_DS_2195899_A.pdf 英文版本
产品规格
- Product specification for external Antenna applied ENG_SS_108-161079_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : 外壳
-
安装位置 : 内部/嵌入式
电气特征
-
VSWR（最大值） : <1.6
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 4.9
-
频段 (MHz): 2400 – 2500
主体特性
-
产品重量 : 23.4 g [ .825 oz ]
机械附件
-
极化 : 垂直线性
尺寸
-
产品高度 : 13 mm [ .511 in ]
-
产品长度 : 195 mm [ 7.677 in ]
-
产品宽度 : 13 mm [ .511 in ]
-
产品直径 : 13 mm [ .511 in ]
操作/应用
-
无线标准 : 802.11 b/g、蓝牙和 ZigBee
-
天线环境 : 室内
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
