2195892-1

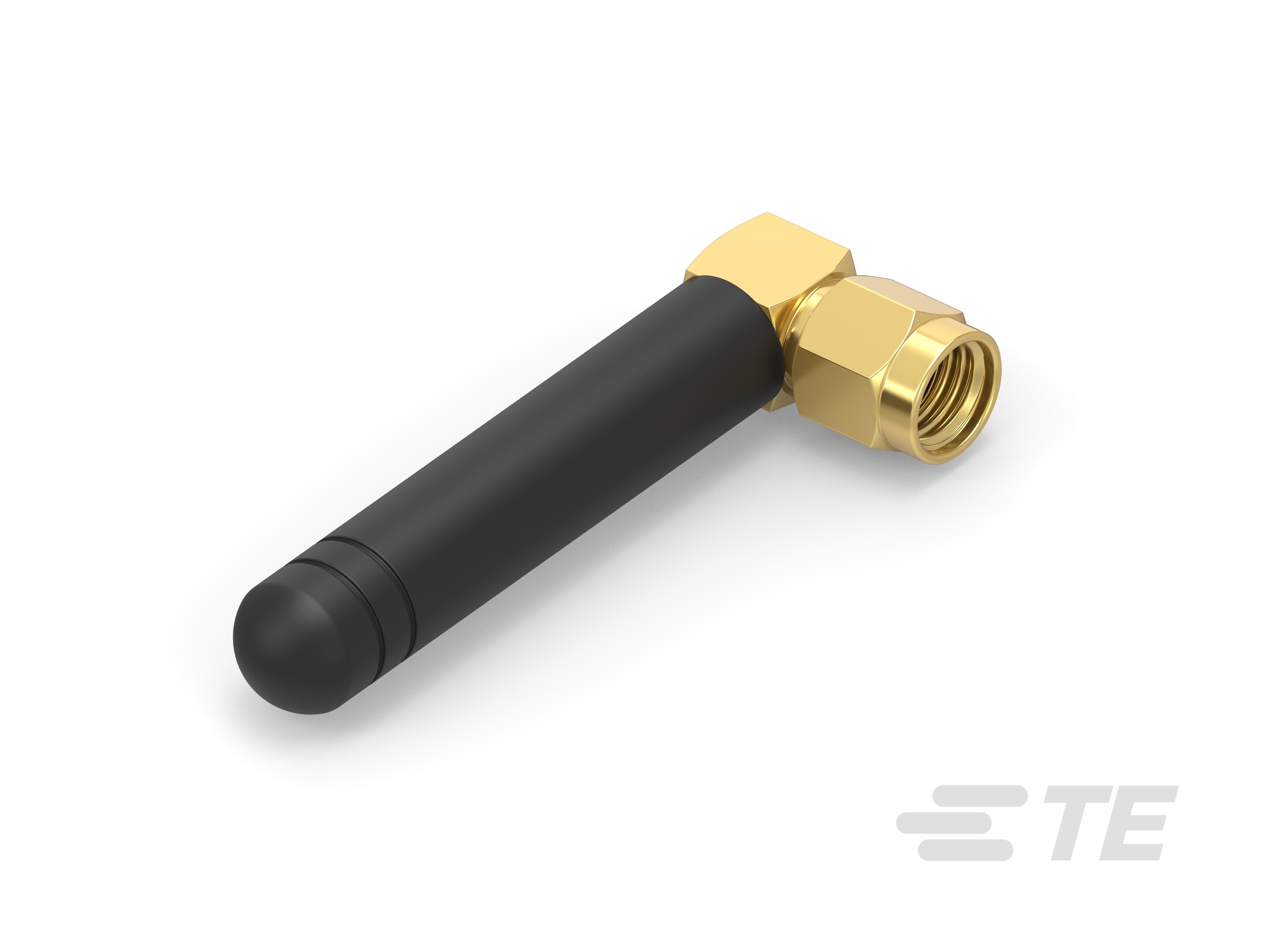

Terminal/Duck Antenna, Single Band, ISM, External Mount, Panel Mount, SMA, Omnidirectional, < 0 dBi Peak Gain
2195892-1
Terminal/Duck Antenna, Single Band, ISM, External Mount, Panel Mount, SMA, Omnidirectional, < 0 dBi Peak Gain
- TE 内部编号 2195892-1
- TE 内部产品描述 External Ant,. SMA, 423-443MHz
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
主要应用 : ISM
-
无线应用 : ISM
-
安装位置 : 外部
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2195892-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2195892-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2195892-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2195892-1_1.3d_stp.zip 英文版本
数据表/目录页
- External Ant,. SMA, 423-443MHz ENG_DS_DS_2195892_3.pdf 英文版本
产品规格
- Product specification for external Antenna applied ENG_SS_108-161079_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 外壳
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
安装位置 : 外部
电气特征
-
VSWR（最大值） : <3:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 423 – 443
-
频率类别 : 350 – 520
-
峰值增益 (dBi): < 0
主体特性
-
产品重量 : 6.5 g [ .23 oz ]
机械附件
-
极化 : 垂直线性
-
安装类型 : 面板安装
尺寸
-
产品高度 : 7.8 mm [ .307 in ]
-
产品长度 : 47 mm [ 1.85 in ]
-
产品宽度 : 7.8 mm [ .307 in ]
操作/应用
-
无线标准 : 433 ISM
-
天线环境 : 室内
-
方向性 : 全方向
行业标准
-
主要应用 : ISM
-
无线应用 : ISM
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
