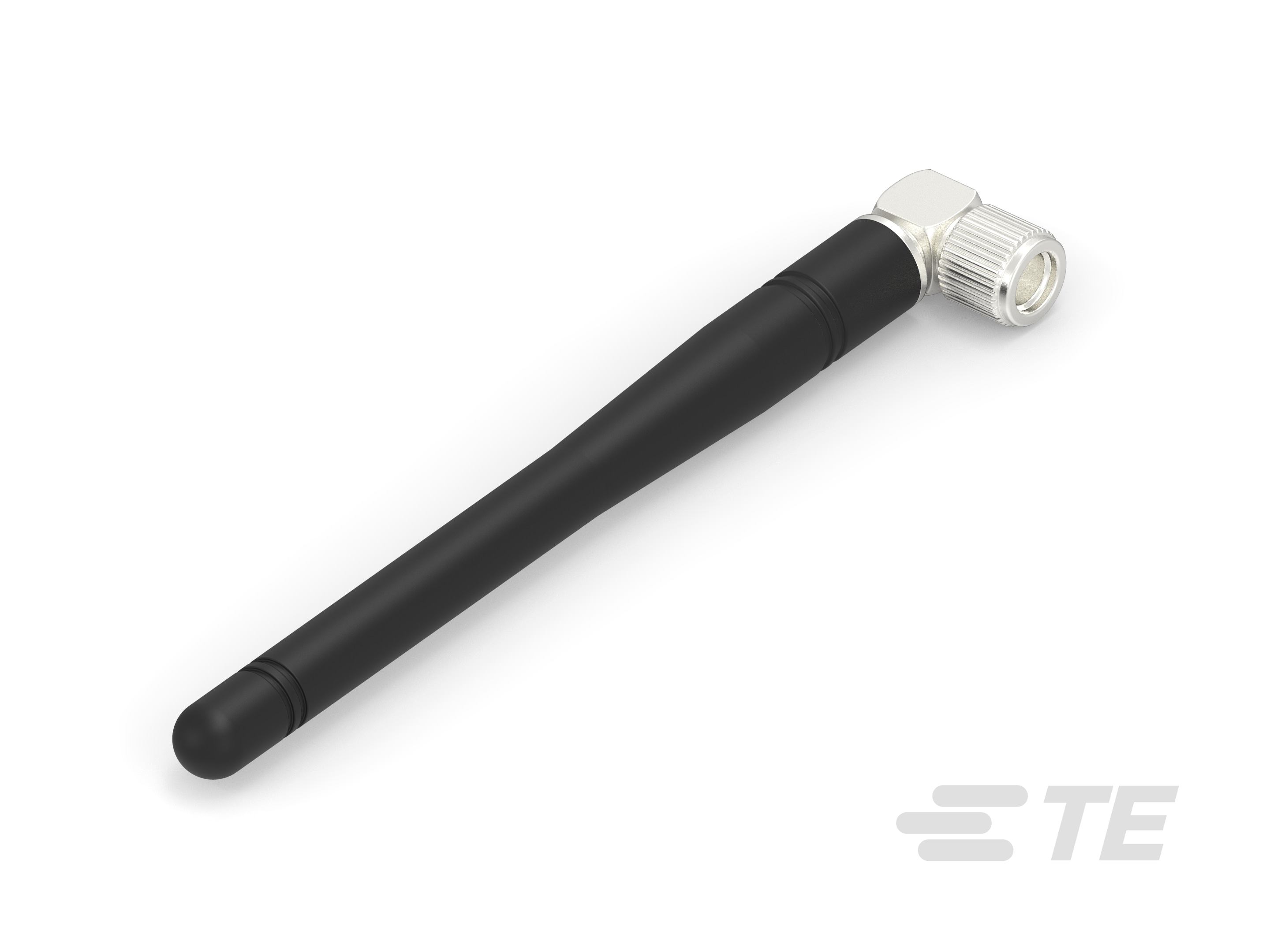

2195890-1
Terminal/Duck Antenna, Multi Band, Bluetooth / Cellular / LoRaWAN, External Mount, Panel Mount, SMA, Omnidirectional, 3 < 6 dBi Peak Gain
2195890-1
Terminal/Duck Antenna, Multi Band, Bluetooth / Cellular / LoRaWAN, External Mount, Panel Mount, SMA, Omnidirectional, 3 < 6 dBi Peak Gain
- TE 内部编号 2195890-1
- TE 内部产品描述 LTE Terminal Antenna
-
天线类型 : 端子/管道
-
频带类型 : 多带式
-
主要应用 : 蓝牙 | 蜂窝 | 远程广域网
-
无线应用 : Wi-Fi | Zigbee | 蓝牙 | 蜂窝 | 远程广域网
-
安装位置 : 外部
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2195890-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2195890-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2195890-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2195890-1_1.3d_stp.zip 英文版本
数据表/目录页
- External Ant., SMA, 698-960 & 1710-2170MHz ENG_DS_DS_2195890_A.pdf 英文版本
产品规格
- Product specification for external Antenna applied ENG_SS_108-161079_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 外壳
-
天线类型 : 端子/管道
-
频带类型 : 多带式
-
安装位置 : 外部
电气特征
-
VSWR（最大值） : <3:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 3.2 | 3.9
-
频段 (MHz): 698 – 960 | 1710 – 2700 | 1710 – 2170 | 2300 – 2700
-
频率类别 : 698 – 2700
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 17.2 g [ .606 oz ]
机械附件
-
极化 : 垂直线性
-
安装类型 : 面板安装
尺寸
-
产品高度 : 10 mm [ .393 in ]
-
产品长度 : 115 mm [ 4.52 in ]
-
产品宽度 : 10 mm [ .393 in ]
操作/应用
-
无线标准 : 915 ISM 和 ZigBee 美国 | DECT EU | LTE、UMTS、美国双频段、欧盟三频段和 WCDMA | 欧盟双频段 | 欧盟蜂窝 | 美国双频段 | 美国双频段和欧盟双频段 | 美国双频段和欧盟双频段和 WCDMA | 美国蜂窝和 ZigBee 欧盟
-
天线环境 : 室内
-
方向性 : 全方向
行业标准
-
主要应用 : 蓝牙 | 蜂窝 | 远程广域网
-
无线应用 : Wi-Fi | Zigbee | 蓝牙 | 蜂窝 | 远程广域网
产品供货情况
-
适用区域 : 全球 | 美洲、欧洲、中东和非洲
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
