2195889-1

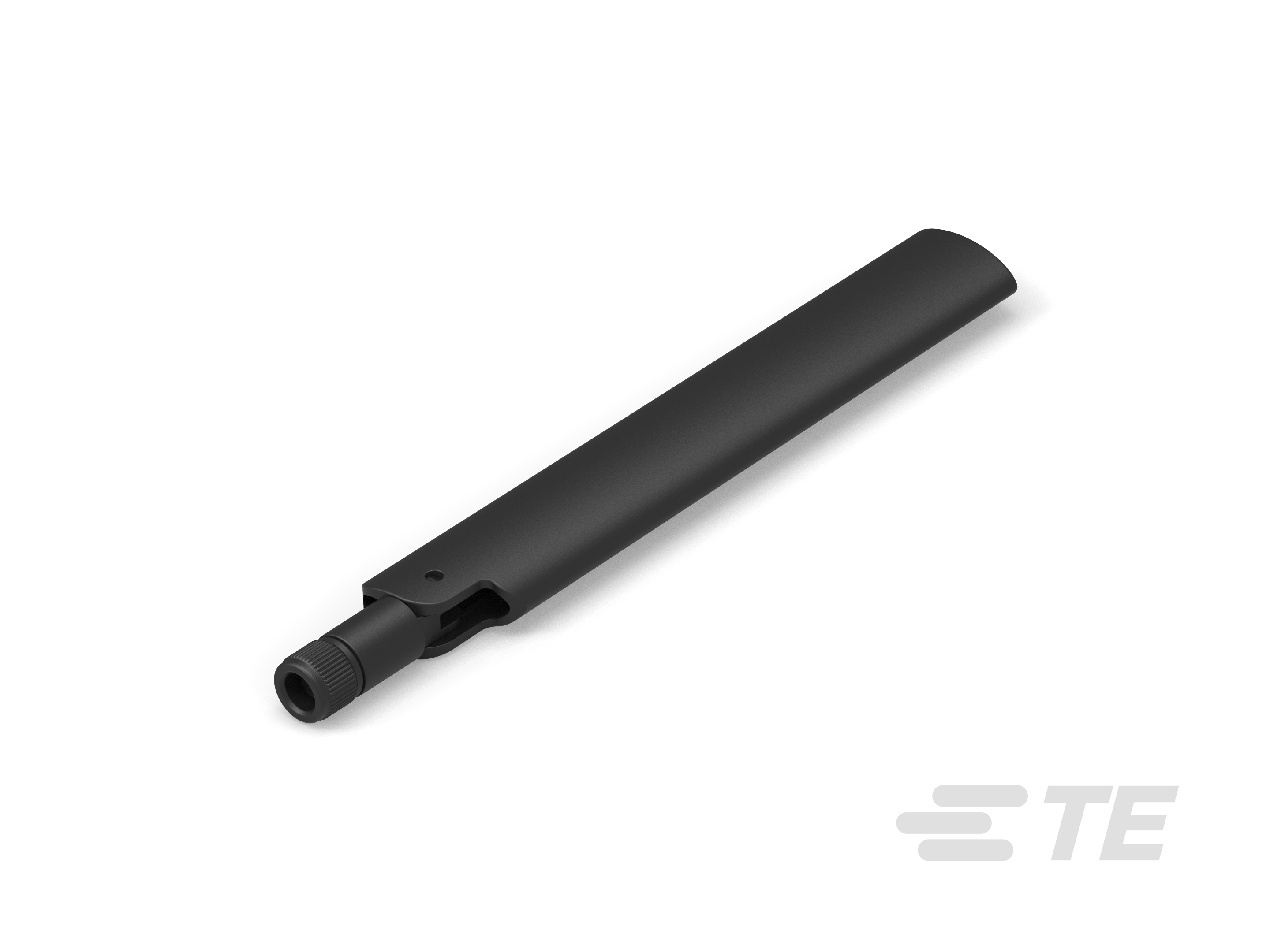

Terminal/Duck Antenna, Multi Band, 5G / Cellular / Wi-Fi, External Mount, Panel Mount, SMA, Omnidirectional, 3 < 6 dBi Peak Gain
2195889-1
Terminal/Duck Antenna, Multi Band, 5G / Cellular / Wi-Fi, External Mount, Panel Mount, SMA, Omnidirectional, 3 < 6 dBi Peak Gain
- TE 内部编号 2195889-1
- TE 内部产品描述 Terminal Ant, 5G, SMA, 600-6000MHz
-
天线类型 : 端子/管道
-
频带类型 : 多带式
-
主要应用 : 5G, Wi-Fi, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, GNSS, ISM, Wi-Fi, 蓝牙, 蜂窝, 远程广域网
-
安装位置 : 外部
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2195889-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2195889-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2195889-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2195889-1_1.3d_stp.zip 英文版本
数据表/目录页
- External Ant, SMA, 600M-6GMHz ENG_DS_2195889_A.pdf 英文版本
产品规格
- Product specification for external Antenna applied ENG_SS_108-161079_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 外壳
-
天线类型 : 端子/管道
-
频带类型 : 多带式
-
安装位置 : 外部
电气特征
-
VSWR（最大值） : <3.7:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 4.5
-
频段 (MHz): 1427 – 1661, 617 – 960, 4400 – 5000, 1710 – 2700, 3300 – 4200, 5150 – 5925
-
频率类别 : 617 – 6000
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 13 g [ .564 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 面板安装
尺寸
-
产品高度 : 20 mm [ .787 in ]
-
产品长度 : 135.8 mm [ 5.346 in ]
-
产品宽度 : 20 mm [ .787 in ]
操作/应用
-
无线标准 : 802.11 a/b/g/n、WiMAX、蓝牙和 ZigBee, 802.11 b/g、蓝牙和 ZigBee, LTE、UMTS、美国双频段、欧盟三频段和 WCDMA, 欧盟双频段, 欧盟蜂窝, 美国双频段, 美国双频段和欧盟双频段, 美国双频段和欧盟双频段和 WCDMA, 美国蜂窝和 ZigBee 欧盟
-
天线环境 : 室内
-
方向性 : 全方向
行业标准
-
主要应用 : 5G, Wi-Fi, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, GNSS, ISM, Wi-Fi, 蓝牙, 蜂窝, 远程广域网
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
