2195873-1
Flexible PCB (FPC) Antenna, Multi Band, Cellular / GNSS / LTE, External Mount, Connector Mount, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
2195873-1
Flexible PCB (FPC) Antenna, Multi Band, Cellular / GNSS / LTE, External Mount, Connector Mount, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
- TE 内部编号 2195873-1

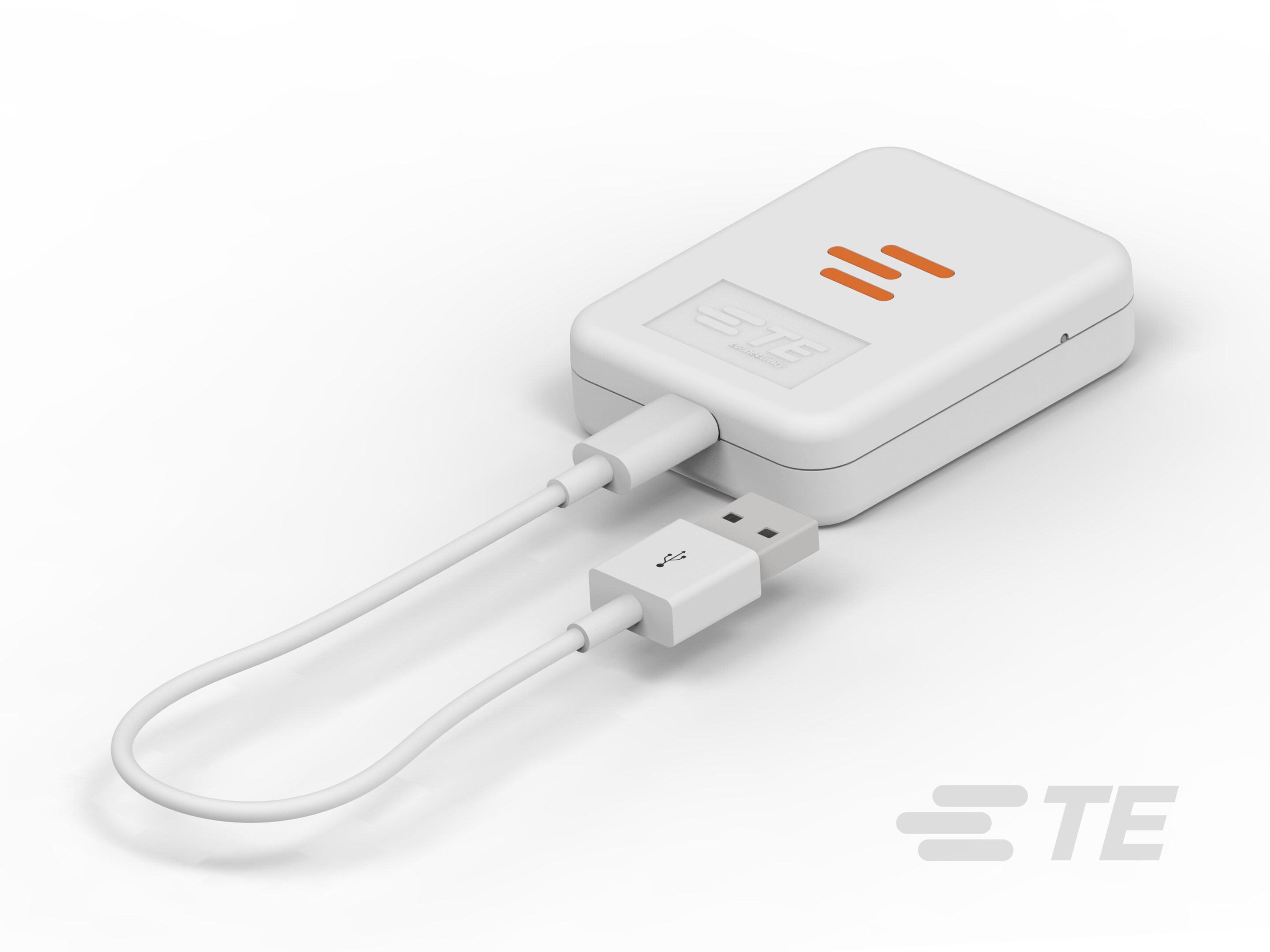

- TE 内部产品描述 LEMBAS LTE GNSS USB Modem
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 多带式
-
主要应用 : GNSS, LTE, 蜂窝
-
无线应用 : GNSS, LTE, 蜂窝
-
安装位置 : 外部
文档
产品图纸
- ASSY, USB DONGLE, ENG_CD_2195873_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2195873-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2195873-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2195873-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2195873-1_1.3d_stp.zip 英文版本
数据表/目录页
- Instructions Manual LEMBAS ENG_DS_2195873_Instructions_Manual_A1.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-160357_A3.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_Instructions_Manual_LEMBAS_2403.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : 柔性 PCB
-
天线类型 : 柔性 PCB (FPC)
-
频带类型 : 多带式
-
安装位置 : 外部
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <4.0:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
频率类别 : 698 – 2700
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 44 g [ 1.58 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 连接器安装
尺寸
-
电缆长度 : .2 m [ .66 ft ]
-
产品高度 : 16.1 mm [ .634 in ]
-
产品长度 : 61.9 mm [ 2.44 in ]
-
产品宽度 : 46.95 mm [ 1.85 in ]
操作/应用
-
无线标准 : GPS, 蜂窝
-
方向性 : 全方向
行业标准
-
主要应用 : GNSS, LTE, 蜂窝
-
无线应用 : GNSS, LTE, 蜂窝
产品供货情况
-
适用区域 : 美洲
包装特性
-
封装方法 : Box
