2195852-1

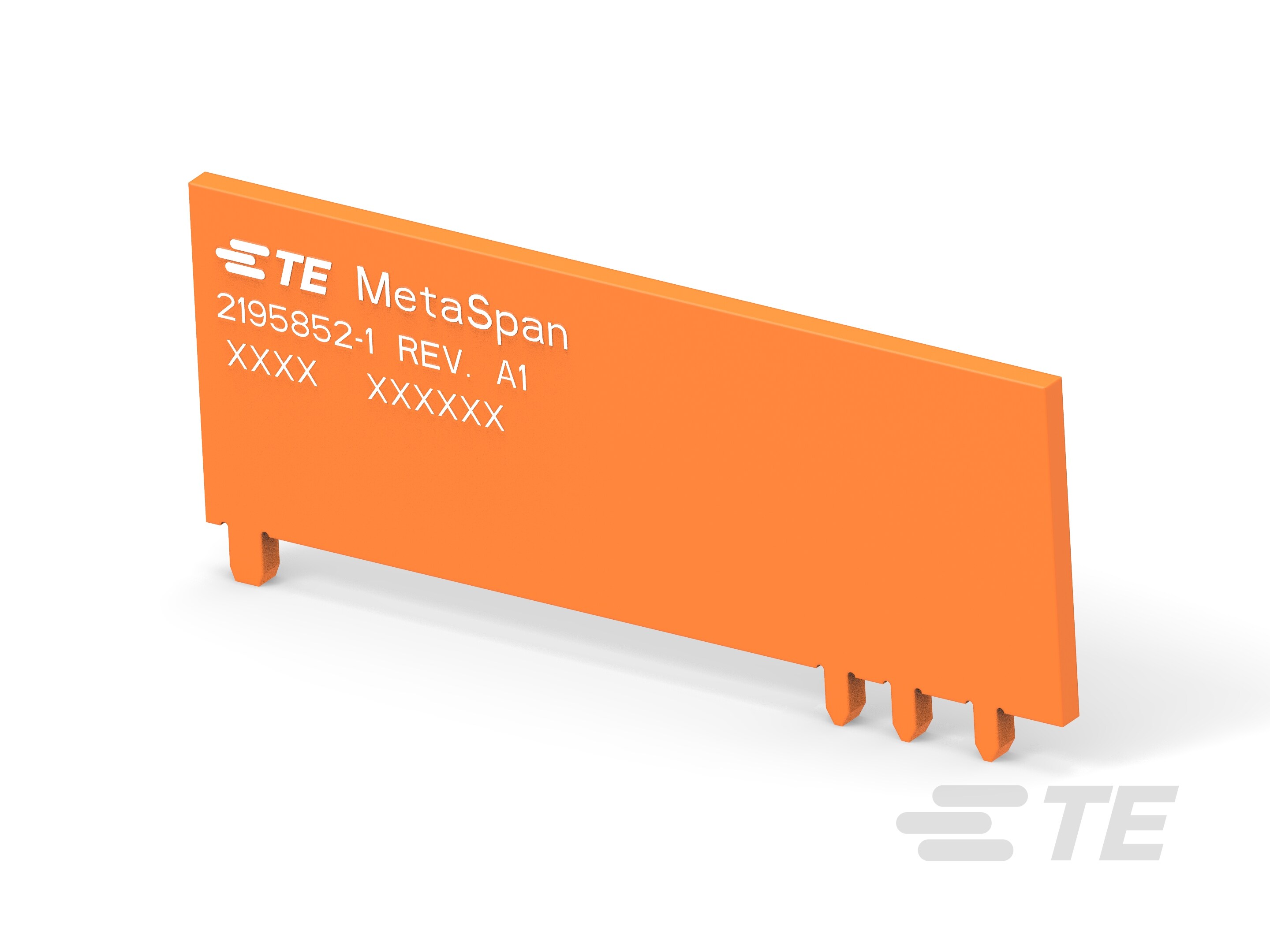

PCB Antenna, Multi Band, 5G / Cat-M/NB-IoT / Cellular, Internal/Embedded Mount, Through-Hole/Tab Mount, Omnidirectional, Single Port
2195852-1
PCB Antenna, Multi Band, 5G / Cat-M/NB-IoT / Cellular, Internal/Embedded Mount, Through-Hole/Tab Mount, Omnidirectional, Single Port
- TE 内部编号 2195852-1
- TE 内部产品描述 PCB ANT, TAB MOUNT, 698-5875MHz, 55X20mm
-
天线类型 : PCB
-
频带类型 : 多带式
-
主要应用 : 5G, Cat-M/NB-IoT, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, GNSS, LPWA, Wi-Fi, Zigbee, 蓝牙, 蜂窝, 远程广域网
-
安装位置 : 内部/嵌入式
文档
产品图纸
- PCB Ant, 5G-2G, CAT-M, WORLD BAND ENG_CD_2195852_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2195852-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2195852-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2195852-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2195852-1_1.3d_stp.zip 英文版本
数据表/目录页
- PCB Ant, 5G-2G, CAT-M, WORLD BAND ENG_DS_2195852_A1.pdf 英文版本
- 2195852-1 Antennas Application Notes ENG_DS_2195852-1_A.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-61420_B1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线产品类型 : 天线
结构特性
-
天线种类 : PCB
-
天线类型 : PCB
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <3:1
-
天线操作 : 无源
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 4.5
-
频段 (MHz): 698 – 960, 1420 – 1630, 1710 – 2700, 3200 – 3800, 4400 – 5000, 5150 – 5875
-
频率类别 : 698 – 6000
-
峰值增益 (dBi): 3 < 6
主体特性
-
产品重量 : 3.5 g [ .123 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 通孔/公端安装
尺寸
-
产品高度 : 1.58 mm [ .062 in ]
-
产品长度 : 50 mm [ 2.16 in ]
-
产品宽度 : 20 mm [ .787 in ]
操作/应用
-
无线标准 : LTE、UMTS、美国双频段、欧盟三频段和 WCDMA
-
方向性 : 全方向
行业标准
-
主要应用 : 5G, Cat-M/NB-IoT, 蜂窝
-
无线应用 : 5G, Cat-M/NB-IoT, GNSS, LPWA, Wi-Fi, Zigbee, 蓝牙, 蜂窝, 远程广域网
产品供货情况
-
适用区域 : 全球
包装特性
-
封装方法 : 袋和盒
其他
-
精度级别 : 标准
