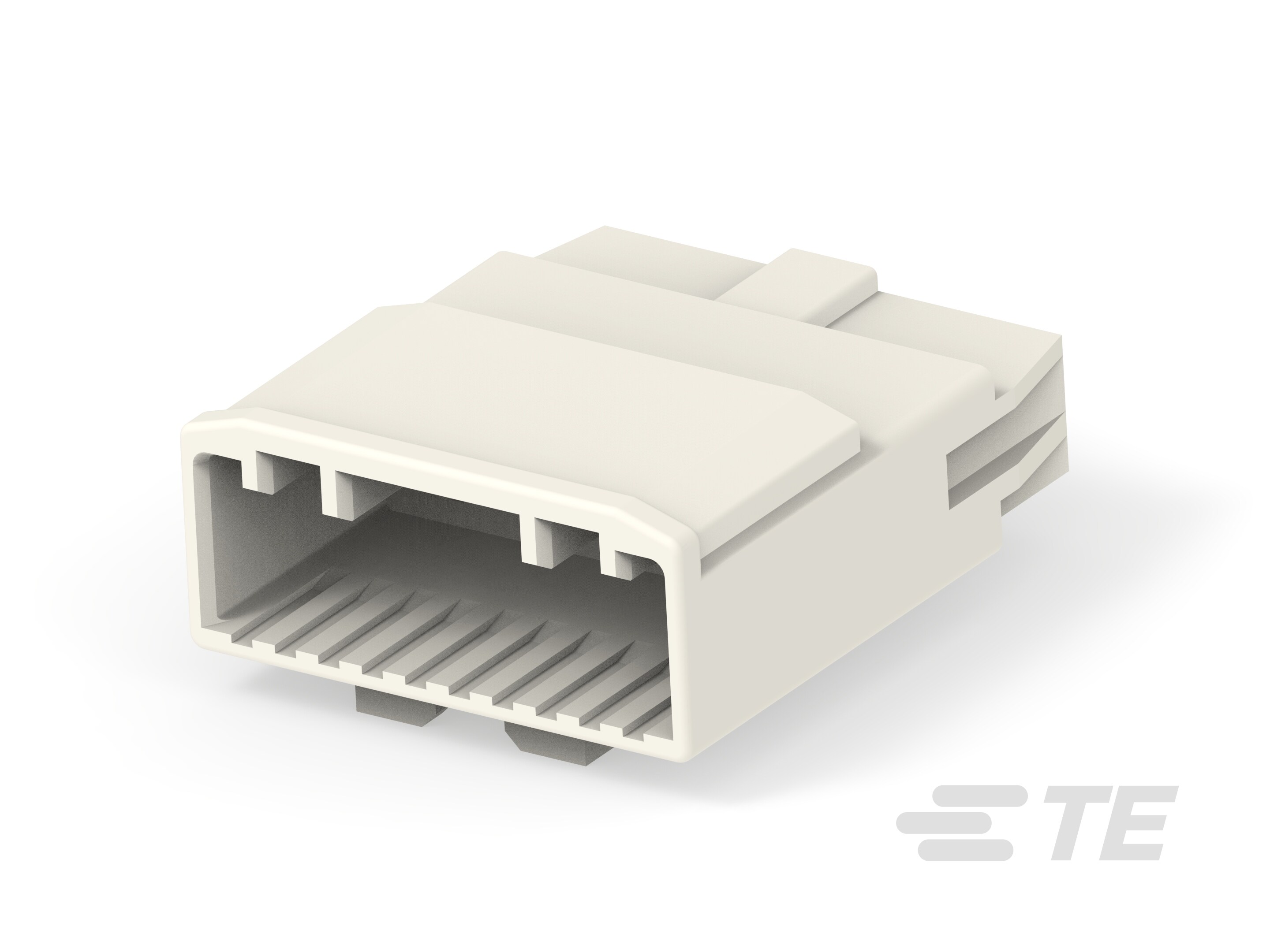

2188507-1
8 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.36 mm / 5.1 mm [.093 in / .2 in] Centerline, Natural, Wire & Cable
2188507-1
8 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.36 mm / 5.1 mm [.093 in / .2 in] Centerline, Natural, Wire & Cable
- TE 内部编号 2188507-1
- TE 内部产品描述 025/110 HYB 8P CAP ASS'Y
-
位数 : 8
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 (mm): .63, 2.8
-
对接公端宽度 (in): .025, .11
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.36, 5.1
-
中心线（间距） (in): .093, .2
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2188507-1_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2188507-1_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2188507-1_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2188507-1_A1.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61210_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 8
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端宽度 (mm): .63, 2.8
-
对接公端宽度 (in): .025, .11
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.36, 5.1
-
中心线（间距） (in): .093, .2
尺寸
-
连接器高度 : 18 mm [ .7 in ]
-
产品长度 : 33.5 mm [ 1.31 in ]
-
产品宽度 : 40.25 mm [ 1.58 in ]
其他
-
能够保证连接器位置 : 否
