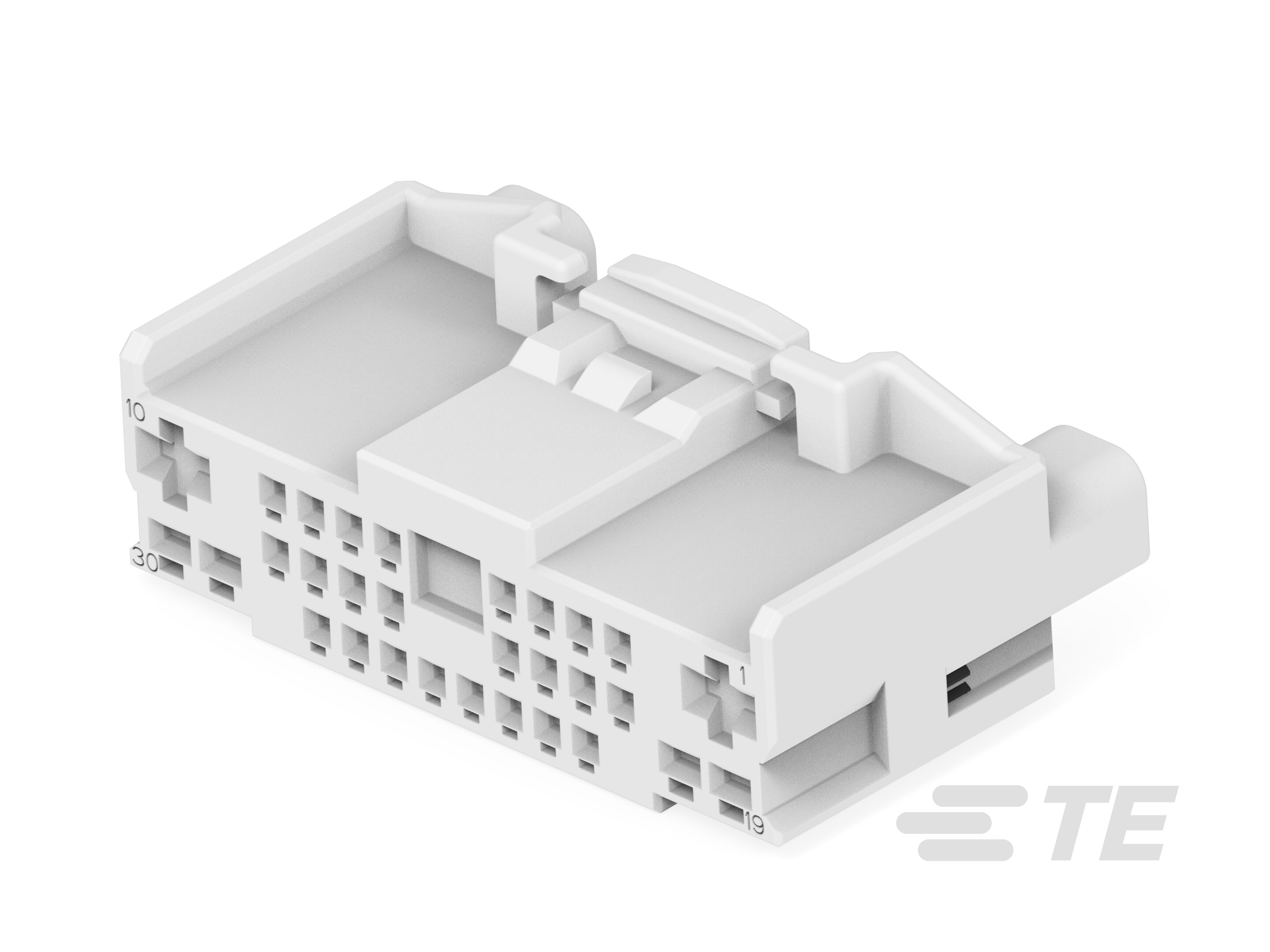

2188391-1
30 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 3.29 mm [.098 in / .129 in] Centerline, Natural, Wire & Cable
2188391-1
30 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm / 3.29 mm [.098 in / .129 in] Centerline, Natural, Wire & Cable
- TE 内部编号 2188391-1
- TE 内部产品描述 025/060/110 HYB 30P PLUG ASSY
-
位数 : 30
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .63, 1.5, 2.8
-
对接公端宽度 (in): .025, .06, .11
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.5, 3.29
-
中心线（间距） (in): .098, .129
文档
产品图纸
- 025/060/110 HYB 30P PLUG ASS'Y ENG_CD_2188391_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2188391-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2188391-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2188391-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2188391-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 KOR_SS_108-61194_A1.pdf 朝鲜语
- 测试规范 ENG_SS_108-61498_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 30
-
行数 : 3
主体特性
-
主要产品颜色 : 土黄色
-
连接器和键控代码 : 中性
接触件特性
-
端子类型 : 母端
-
端子大小 : .63mm, 1.5mm, 2.8mm
-
对接公端宽度 (mm): .63, 1.5, 2.8
-
对接公端宽度 (in): .025, .06, .11
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 2.5, 3.29
-
中心线（间距） (in): .098, .129
尺寸
-
连接器高度 : 26 mm [ 1.02 in ]
-
产品长度 : 42.56 mm [ 1.67 in ]
-
产品宽度 : 15.8 mm [ .62 in ]
-
行间距 : 3.2 mm [ .125 in ]
操作/应用
-
电路应用 : 电源和信号
其他
-
能够保证连接器位置 : 否
