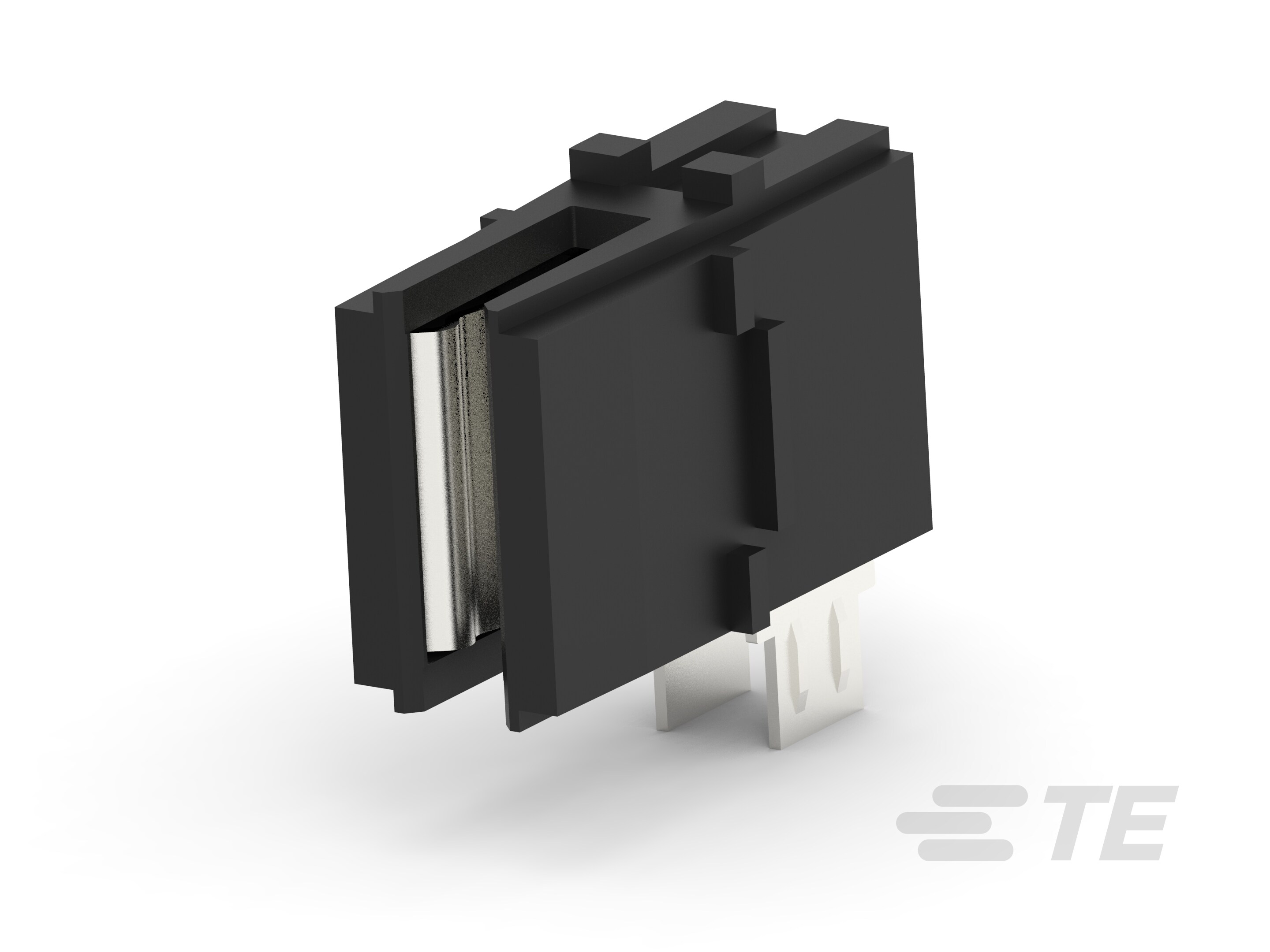

2178531-1
Board-to-Bus Bar, 1 Position, Printed Circuit Board, Thermoplastic, Black, Swage Mount, Tray, Right Angle, Vertical, Copper Alloy, Busbar Connectors
2178531-1
Board-to-Bus Bar, 1 Position, Printed Circuit Board, Thermoplastic, Black, Swage Mount, Tray, Right Angle, Vertical, Copper Alloy, Busbar Connectors
-
- CROWN CLIP
- TE 内部编号 2178531-1
- TE 内部产品描述 CROWN CLIP JUNIOR CONNECTOR
-
连接器系统 : 板对母排
-
位数 : 1
-
连接器和端子端接到 : 印刷电路板
-
接合导线厚度 : 3 mm [ .118 in ]
-
外壳材料 : 热塑性
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2178531-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2178531-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2178531-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2178531-1_A.3d_stp.zip 英文版本
数据表/目录页
- Busbar Power Brochure ENG_DS_1-1773701-9_Bus_Bar_Power_QRG_0220.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-19128_A.pdf 英文版本
- 产品规格 ENG_SS_108-19360-1_A3.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20090327_F.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对母排
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 1
-
PCB 安装方向 : 直角
-
插拔配置 : 热插拔
主体特性
-
母排端子电镀材料 : 银
接触件特性
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 170
-
端子长度 : 28.1 mm [ 1.106 in ]
-
母排端子种类 : 插座
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准 : 不带
-
母排连接器安装固定 : 不带
-
PCB 安装固定类型 : 固定焊尾
-
母排安装固定类型 : 陷型安装
-
母排安装方向 : 垂直
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 热塑性
-
壳体颜色 : 黑色
使用环境
-
工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Tray
其他
-
接合导线厚度 : 3 mm [ .118 in ]
