2178517-1

Board-to-Bus Bar, 1 Position, Printed Circuit Board, Thermoplastic, Black, Tray, Right Angle, Right Angle, Copper Alloy, Busbar Connectors

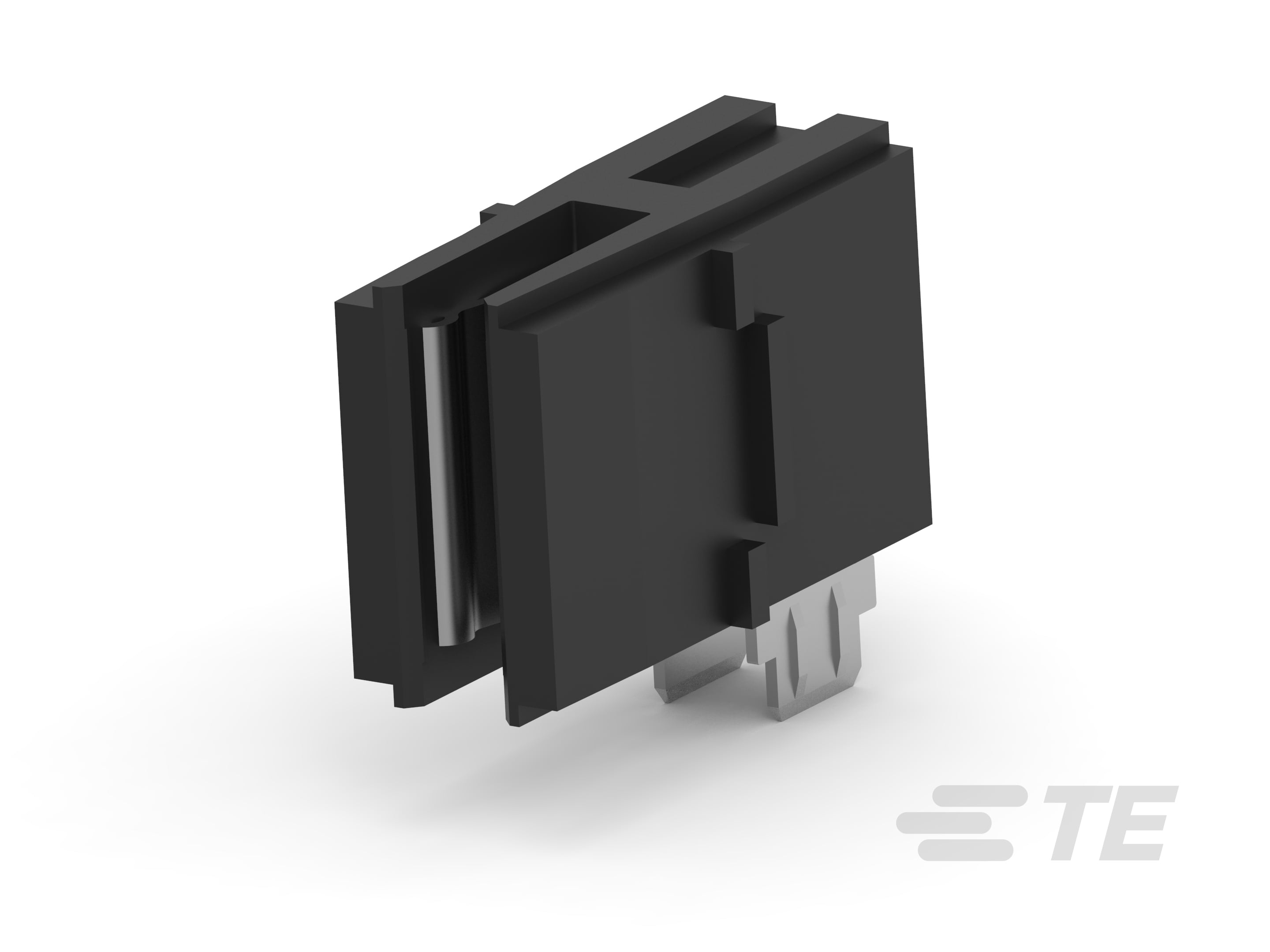

Pluggable busbar assembly-2178517-1

2178517-1

Board-to-Bus Bar, 1 Position, Printed Circuit Board, Thermoplastic, Black, Tray, Right Angle, Right Angle, Copper Alloy, Busbar Connectors

    • CROWN CLIP
  • TE 内部编号 2178517-1
  • TE 内部产品描述 Pluggable busbar assembly

  • 连接器系统 : 板对母排

  • 位数 : 1

  • 连接器和端子端接到 : 印刷电路板

  • 接合导线厚度 : 3 mm [ .118 in ]

  • 外壳材料 : 热塑性

查看所有特性
更多 更少

文档

CAD 文件

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对母排

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 1

  • PCB 安装方向 : 直角

  • 插拔配置 : 热插拔

主体特性

  • 母排端子电镀材料 : 锡

接触件特性

  • 对接公端宽度 : 14.95 mm [ .588 in ]

  • 对接公端厚度 : 3 mm [ .118 in ]

  • 端子基材 : 铜合金

  • 端子额定电流（最大值） (A): 170

  • 端子长度 : 28.1 mm [ 1.106 in ]

  • 母排端子种类 : 插座

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合对准 : 带有

  • 母排连接器安装固定 : 带有

  • PCB 安装固定类型 : 保持凸块

  • 母排安装方向 : 直角

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : 热塑性

  • 壳体颜色 : 黑色

使用环境

  • 工组温度范围 : -65 – 105 °C [ -85 – 221 °F ]

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装方法 : Tray

其他

  • 接合导线厚度 : 3 mm [ .118 in ]
