2177610-1

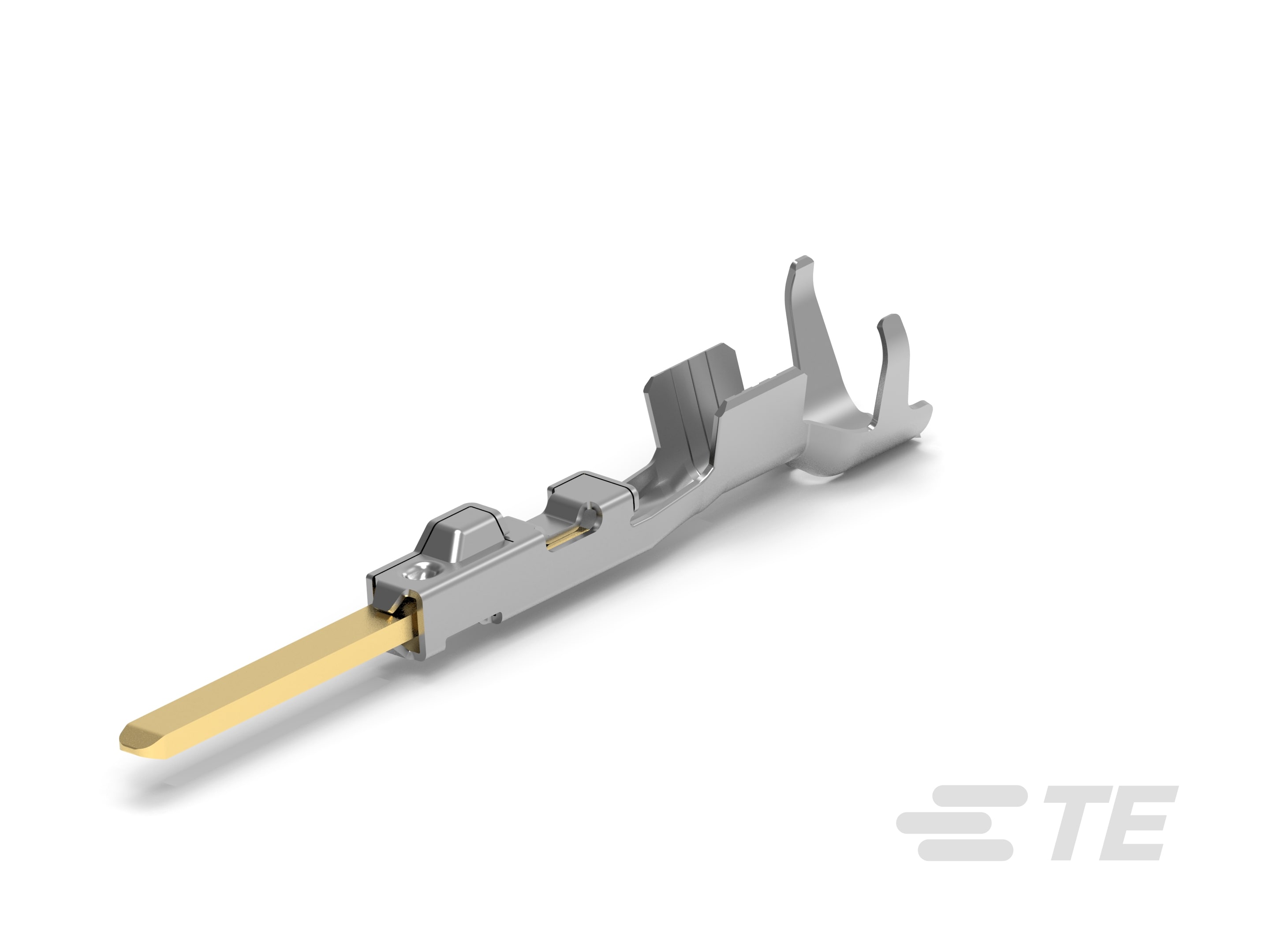

Tab Terminal, 1.2 mm [.047 in] Tab Width, Tin (Sn), Sealable, .6 mm [.024 in] Tab Thickness, Single Wire Seal (SWS), MCON Interconnection System
2177610-1
Tab Terminal, 1.2 mm [.047 in] Tab Width, Tin (Sn), Sealable, .6 mm [.024 in] Tab Thickness, Single Wire Seal (SWS), MCON Interconnection System
-
- AMP MCP 混合同轴电缆 ,
- MCON 互连系统 ,
- MCON 1.2mm
- TE 内部编号 2177610-1
- TE 内部产品描述 TAB1.2X0.6,TERMINAL,SWS,CB
-
端子类型 : 公端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
文档
产品图纸
- MCON 1.2 TAB-CB-TERMINAL MCON 1.2 Tab-CB-Flachstecker ENG_CD_1718398_B11.pdf 英文版本
- TAB 1.2 x 0.6 CB CONTACT, SWS Tab 1.2 x 0.6 CB Kontakt, SWS GER_CD_2177610_A.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2177610-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2177610-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2177610-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2177610-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18464_Z.pdf 英文版本
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1.2mm
-
压接类型 : O 型压接
-
端子类型 : 公端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .6 mm [ .024 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 (mm): 1.9 – 2.4
-
公端长度 (mm): 8
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : SAE/USCAR-2 / USCAR-21
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
其他
-
客户首选端子 : 是
-
端子传导 : 0 – 24 A（低功率）
