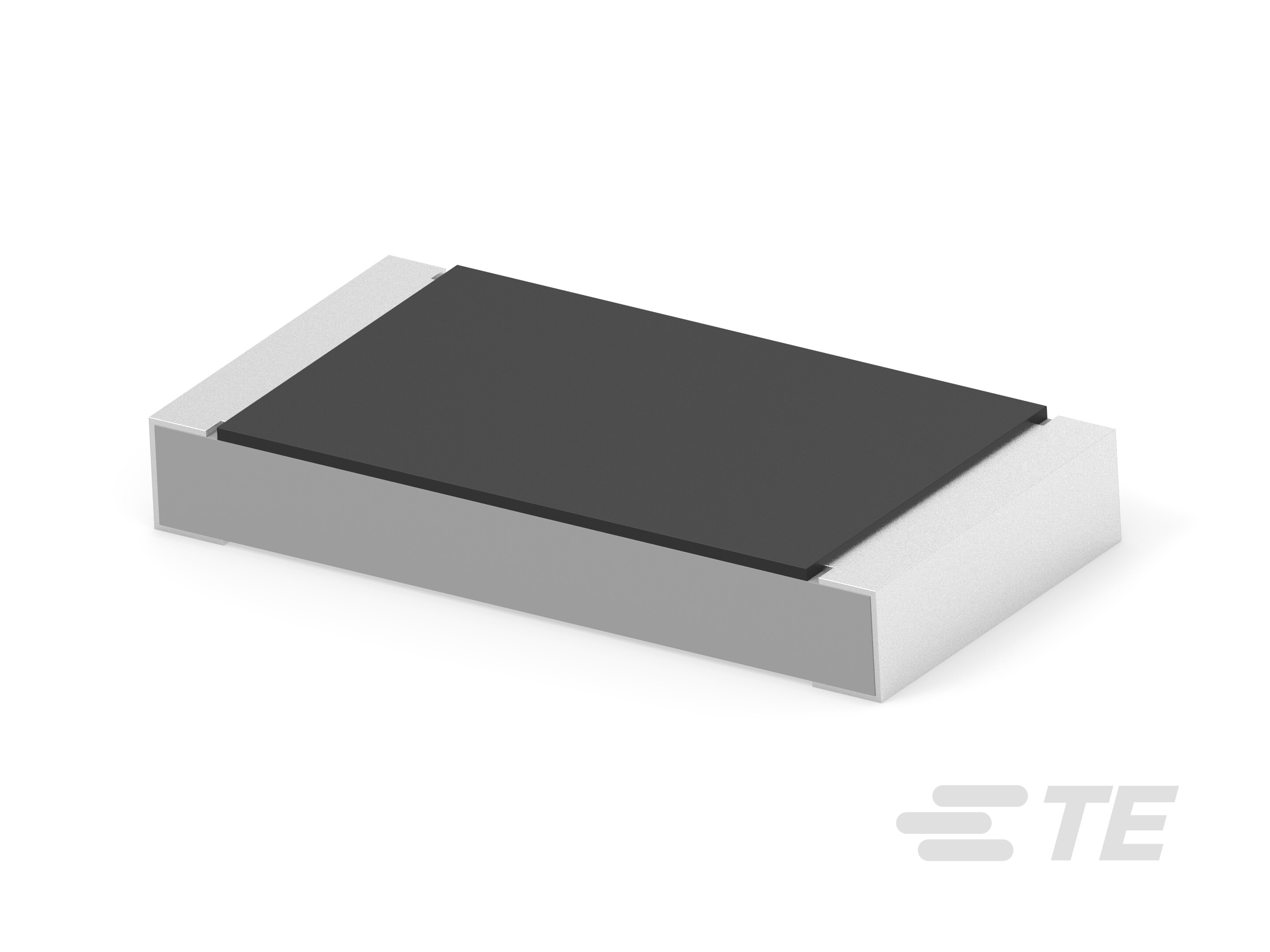

RLC73PH3AR02FTDF
Current Sensing Resistor, Thick Film, 2512, 2 W, .02 ohm, 1 %, ±100 ppm/°C, Solder, 2 Termination, Height .9 mm [.035 in], CGS RLC73
RLC73PH3AR02FTDF
Current Sensing Resistor, Thick Film, 2512, 2 W, .02 ohm, 1 %, ±100 ppm/°C, Solder, 2 Termination, Height .9 mm [.035 in], CGS RLC73
-
- CGS
- CGS RLC73
- TE 内部编号 2176607-8
- TE 内部产品描述 RLC73PH 3A R02 1% 1K RL
-
电阻器类型 : 电流传感电阻器
-
元件类型 : 厚膜
-
封装尺寸代码 : 2512
-
额定功率 (W): 2
-
电阻值 (Ω): .02
文档
产品图纸
- SMD LOW OHMIC CURRENT SENSE RESISTORS TYPE RLC73P 2512 SERIES ENG_CD_2176607_BA.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2176607-8_BA.pdf 3D
- 下载查看 ENG_CVM_CVM_2176607-8_BA.3d_igs.zip 英文版本
- ENG_CVM_CVM_2176607-8_BA.3d_stp.zip 英文版本
- ENG_CVM_CVM_2176607-8_BA.2d_dxf.zip 英文版本
数据表/目录页
- SMD Low Ohmic - Current Sense Resistors - Type RLC73 Series ENG_DS_1773269-3_E1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
电阻器类型 : 电流传感电阻器
-
元件类型 : 厚膜
-
封装尺寸代码 : 2512
结构特性
-
电阻器数量 : 1
电气特征
-
额定功率 (W): 2
-
电阻值 (Ω): .02
-
电阻等级 : 最多 1 kΩ
-
无源元件容差 (%): 1
端接特性
-
表面贴装电阻器端接类型 : 焊接
-
端接数量 : 2
尺寸
-
产品高度 : .9 mm [ .035 in ]
-
产品长度 : 6.35 mm [ .25 in ]
-
产品宽度 : 3.15 mm [ .124 in ]
使用环境
-
工组温度范围 (°C): -55 – 155
-
温度系数 (ppm/°C): ±100
包装特性
-
封装方法 : 卷带和卷轴
