2174065-4

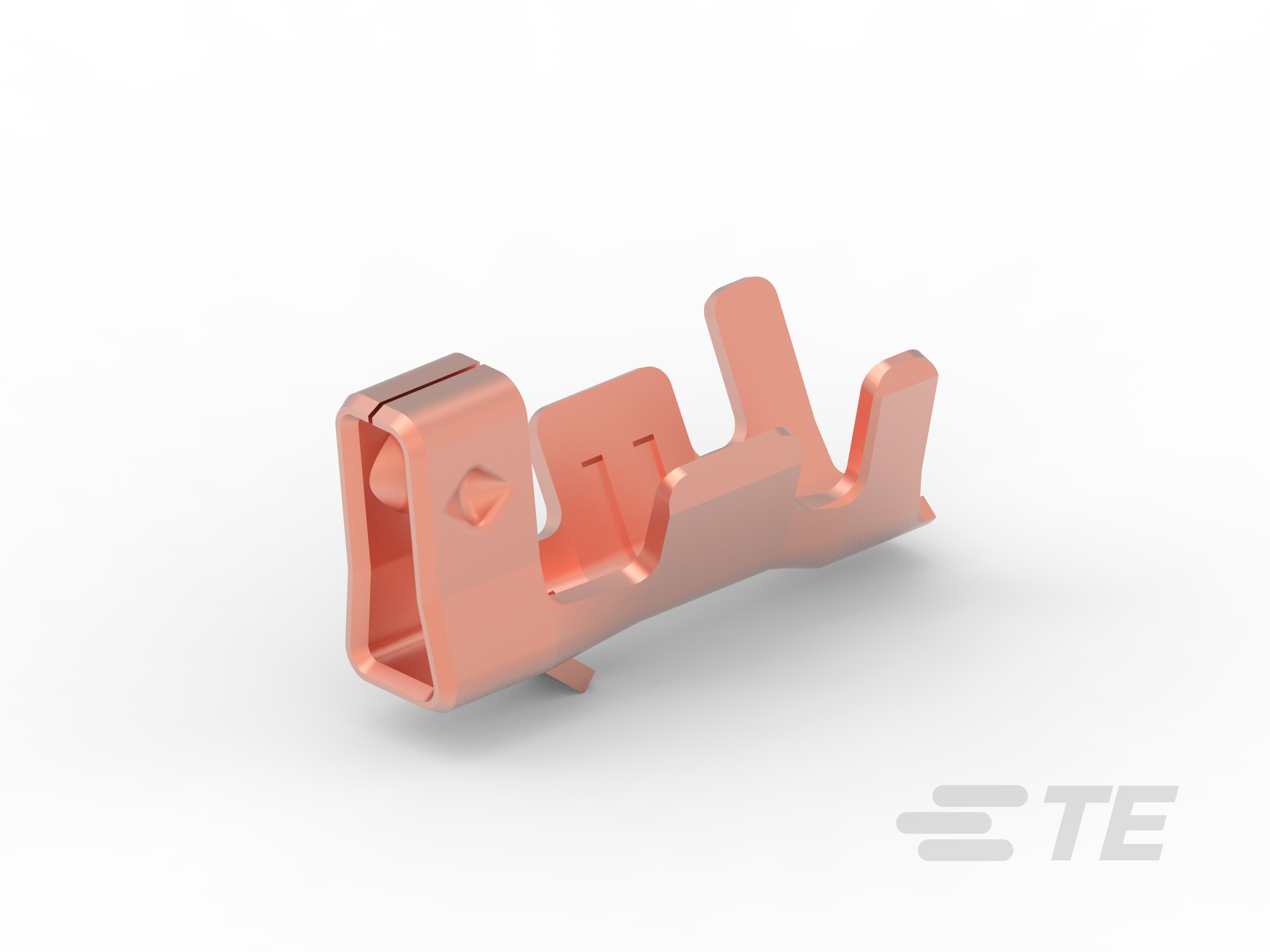

Gold (Au), Receptacle Contact, 26 – 22 AWG, 100 VAC, 100 VDC, .12 – .4 mm² Wire, Locking Lance Contact Retention, Discrete Wire, Crimp, Micro Motor
2174065-4
Gold (Au), Receptacle Contact, 26 – 22 AWG, 100 VAC, 100 VDC, .12 – .4 mm² Wire, Locking Lance Contact Retention, Discrete Wire, Crimp, Micro Motor
-
- 微型电机
- TE 内部编号 2174065-4
- TE 内部产品描述 REC. CONT. FMG. M-MOTOR PLUS
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
工作电压 (VAC): 100
-
工作电压 (VDC): 100
文档
产品图纸
- REC. CONTACT MICRO MOTOR PLUS ENG_CD_2174065_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2174065-4_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2174065-4_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2174065-4_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2174065-4_D.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5335_G.pdf 英文版本
- 产品规格 ENG_SS_108-5864_D.pdf 英文版本
- 合格检测报告 ENG_SS_501-5502_A_501_5502_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 100
-
工作电压 (VDC): 100
接触件特性
-
端子接合区域电镀材料厚度 : .2 µm [ 7.9 µin ]
-
压线筒类型 : Open
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子形状和构造 : 矩形
-
端子类型 : 母端
-
端子接触部电镀材料 : 金 (Au)
-
导线端子端接区域电镀材料 : 镍
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 1 – 1.2 mm [ .106 – .118 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .12 – .4
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 10000
-
封装方法 : 卷和盒
