2170793-1

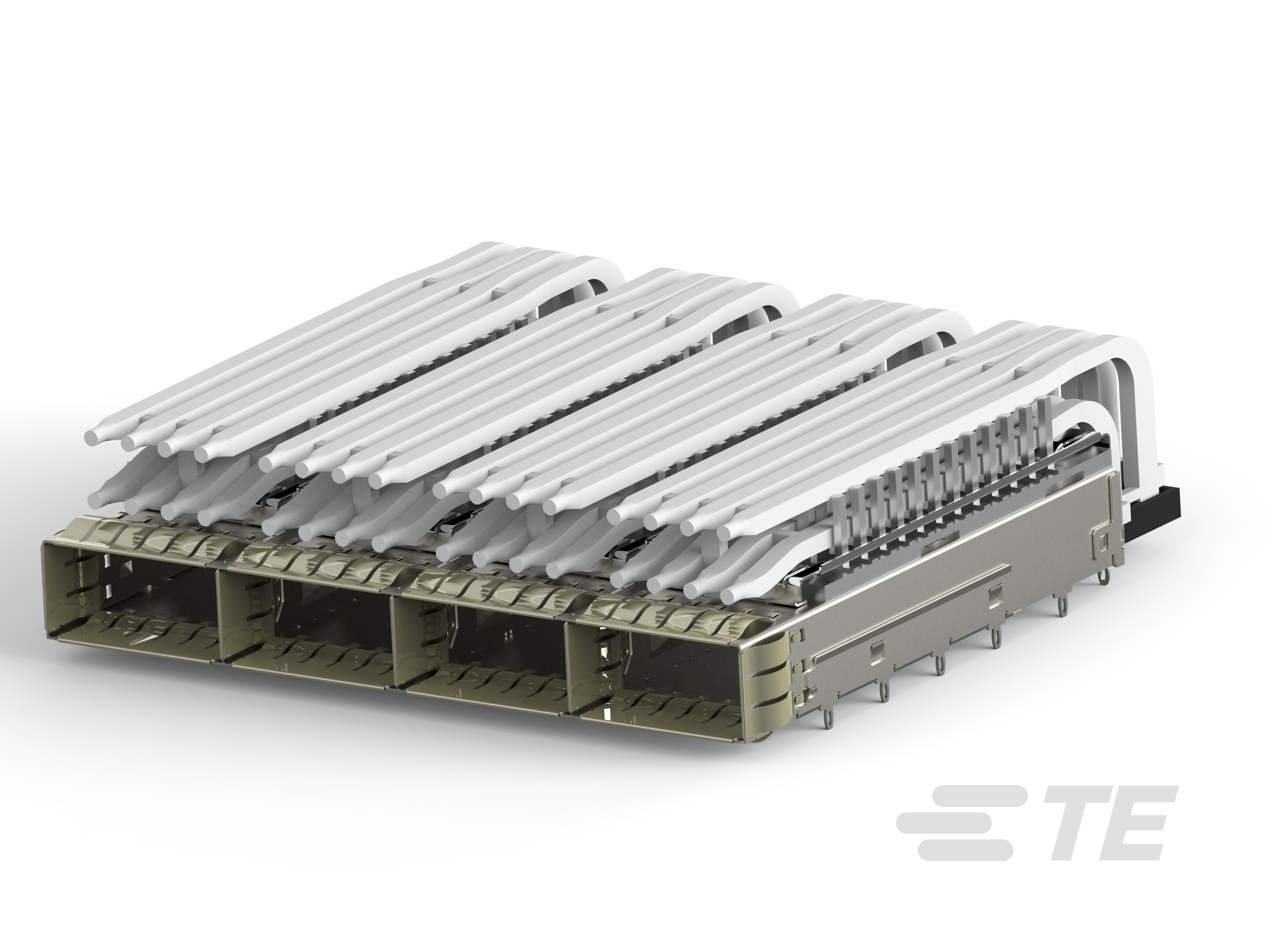

QSFP28/56, Cage Assembly, 19mm [.748in] Centerline, Sealable, Signal, Operating Temperature Range -40 – 85 °C [-40 – 185 °F], 4 Ports
2170793-1
QSFP28/56, Cage Assembly, 19mm [.748in] Centerline, Sealable, Signal, Operating Temperature Range -40 – 85 °C [-40 – 185 °F], 4 Ports
-
- zQSFP+/QSFP28
- TE 内部编号 2170793-1
- TE 内部产品描述 CAGE ASSY, 1X4, QSFP28, 8LP
-
插拔式 I/O 产品类型 : 壳体组件
-
中心线（间距） : 19 mm [ .748 in ]
-
可密封 : 是
-
电路应用 : Signal
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
文档
产品图纸
- CAGE ASSEMLBY, QSFP28, 1X4 WITH HEAT SINKS AND LIGHT PIPES, ENG_CD_2170793_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2170793-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2170793-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2170793-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2170793-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32023_B.pdf 英文版本
- 产品规格 ENG_SS_108-19428_B.pdf 英文版本
- ENG_SS_108-2351_H1.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32246_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
包括热附件类型 : 散热器
-
笼子类型 : 联动
-
插拔式 I/O 产品类型 : 壳体组件
-
可密封 : 是
-
外形尺寸 : QSFP28/56
结构特性
-
每个端口柱上的后部 EON 个数 : 1
-
端口数量 : 4
-
端口矩阵配置 : 1 x 4
主体特性
-
散热器高度类 : 定制
-
散热器表面涂层 : 阳极氧化黑色
-
散热器种类 : 定制
端接特性
-
端接柱体和尾部长度 : 2.05 mm [ .081 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
壳体特性
-
笼子材料 : 镍/银合金
-
中心线（间距） : 19 mm [ .748 in ]
尺寸
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
兼容的散热器 : 是
-
插拔式 I/O 应用 : QSFP28
-
电路应用 : Signal
包装特性
-
封装方法 : Tray
其他
-
包括的光管 : 是
-
EMI 遏制特性类型 : 内部/外部 EMI 簧片
