2170539-6

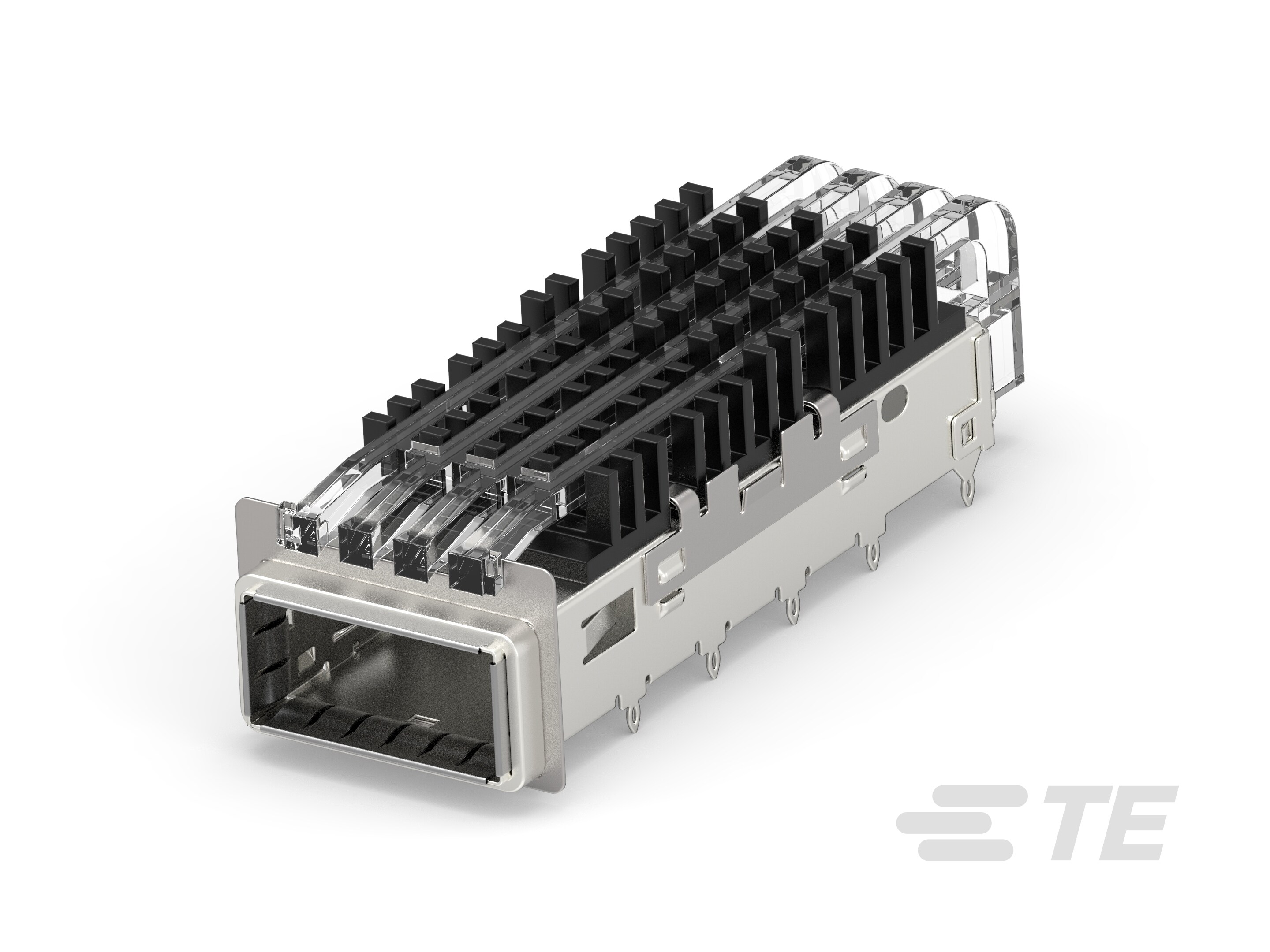

QSFP+, Cage Assembly, Sealable, Signal, Operating Temperature Range -55 – 105 °C [-67 – 221 °F], 1 Ports, Port Matrix Configuration 1 x 1
2170539-6
QSFP+, Cage Assembly, Sealable, Signal, Operating Temperature Range -55 – 105 °C [-67 – 221 °F], 1 Ports, Port Matrix Configuration 1 x 1
- TE 内部编号 2170539-6
- TE 内部产品描述 CAGE ASSY SAN HS 4 LP GKT QSFP+ TRU BEZE
-
插拔式 I/O 产品类型 : 壳体组件
-
可密封 : 是
-
电路应用 : Signal
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
端口数量 : 1
文档
产品图纸
- CAGE ASSEMBLY, QSFP+, W/ HEAT SINK,EMI GASKET AND LIGHT PIPE ENG_CD_2170539_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2170539-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2170539-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2170539-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2170539-6_A.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
包括热附件类型 : 散热器
-
笼子类型 : 单
-
插拔式 I/O 产品类型 : 壳体组件
-
可密封 : 是
-
外形尺寸 : QSFP+
结构特性
-
每个端口柱上的后部 EON 个数 : 2
-
端口数量 : 1
-
端口矩阵配置 : 1 x 1
主体特性
-
散热器高度类 : 定制
-
散热器高度 : 7.4 mm [ .291 in ]
-
散热器种类 : 插针
端接特性
-
端接柱体和尾部长度 : 2.05 mm [ .08 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
壳体特性
-
笼子材料 : 镍银
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
插拔式 I/O 应用 : QSFP10
-
电路应用 : Signal
包装特性
-
封装方法 : 盒和托盘
其他
-
包括的光管 : 是
-
EMI 遏制特性类型 : 弹性密封圈
