2169797-1

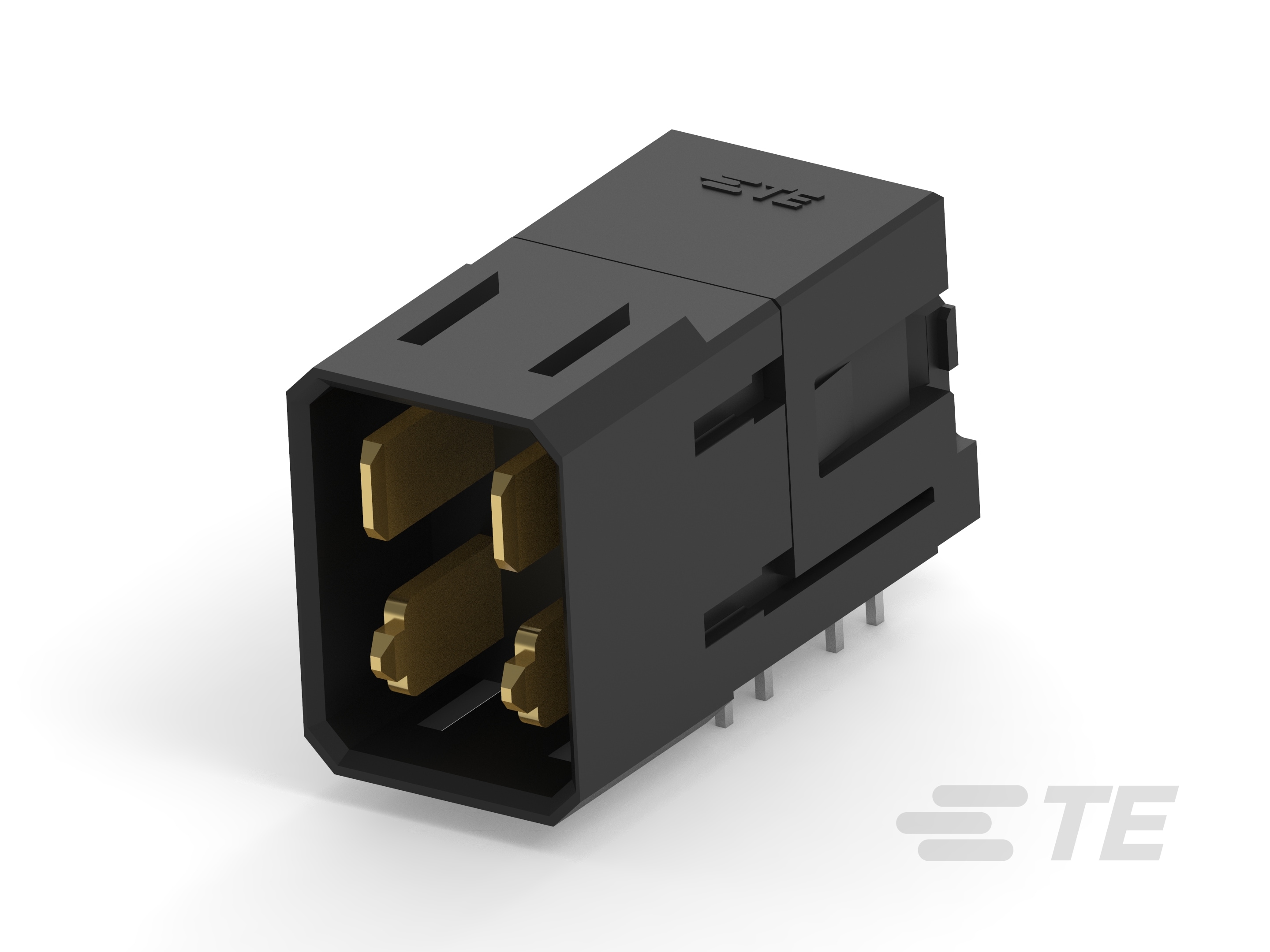

4 Position Backplane Power Connector, PCB Mount Header, Board-to-Board, Right Angle, Orthogonal, 5.2 mm [.204 in] Centerline, Printed Circuit Board
2169797-1
4 Position Backplane Power Connector, PCB Mount Header, Board-to-Board, Right Angle, Orthogonal, 5.2 mm [.204 in] Centerline, Printed Circuit Board
- TE 内部编号 2169797-1
- TE 内部产品描述 IMP,Power,3PR,R/A,Hdr,6.9,6.9Tin
-
位数 : 4
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器系统 : 板对板
-
PCB 安装方向 : 直角
-
背板架构 : 正交
文档
产品图纸
- ASSEMBLY IMPACT POWER 3PAIR R/A HEADER PRESS-FIT ENG_CD_2169797_B_2169797-cd_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2169797-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2169797-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2169797-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2169797-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32028_A1.pdf 英文版本
- 产品规格 ENG_SS_108-2473_C_108_2473_C.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 全部带罩
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
列数 : 2
-
位数 : 4
-
PCB 安装方向 : 直角
-
背板架构 : 正交
-
可堆叠 : 否
电气特征
-
工作电压 (VDC): 48
接触件特性
-
端子额定电流（最大值） (A): 15
端接特性
-
端接柱体和尾部长度 : 2.5 mm [ .098 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : LCP（液晶聚合物）
-
中心线（间距） : 5.2 mm [ .204 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 包装
