216926-1

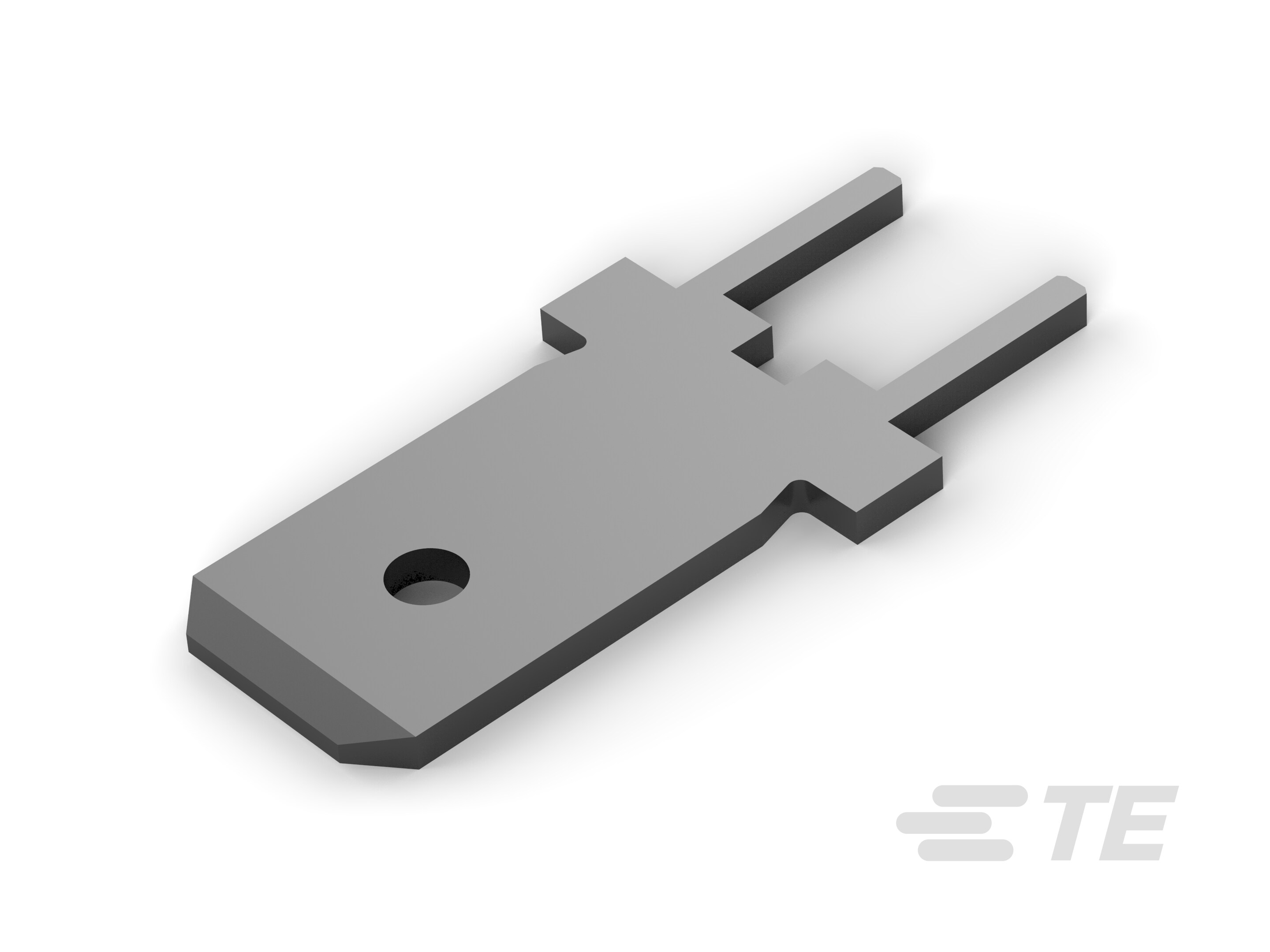

Receptacle PCB Terminal, 6.35 mm [.25 in] Tab Width, Through Hole - Press-Fit, Tin Plating, Box, Terminates To Printed Circuit Board, FASTON 250
216926-1
Receptacle PCB Terminal, 6.35 mm [.25 in] Tab Width, Through Hole - Press-Fit, Tin Plating, Box, Terminates To Printed Circuit Board, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 216926-1
- TE 内部产品描述 POSITIVE LOCK 250 TAB PHBRZ
-
PCB 端子类型 : 母端
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
PCB 的外形高度 : 13 mm [ .518 in ]
文档
产品图纸
- .250 series series tab with action-pin for positive lock receptacle ENG_CD_216926_B.pdf 英文版本
- .250 series series tab with action-pin for positive lock receptacle 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_216926-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_216926-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_216926-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_216926-1_A.3d_stp.zip 英文版本
数据表/目录页
- POWER_CONNECTORS_CATALOG_SEC02_CABLE_MOUNTED ENG_CS_1773096_SEC02_CABLE_MOUNTED_0210.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
PCB 端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]
-
PCB 端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 锡
-
端子尺寸 : 6.35
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
尺寸
-
板下延伸 : 5.5 mm [ .216 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
PCB 的外形高度 : 13 mm [ .518 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -30 – 110 °C [ -22 – 230 °F ]
包装特性
-
封装方法 : Box
