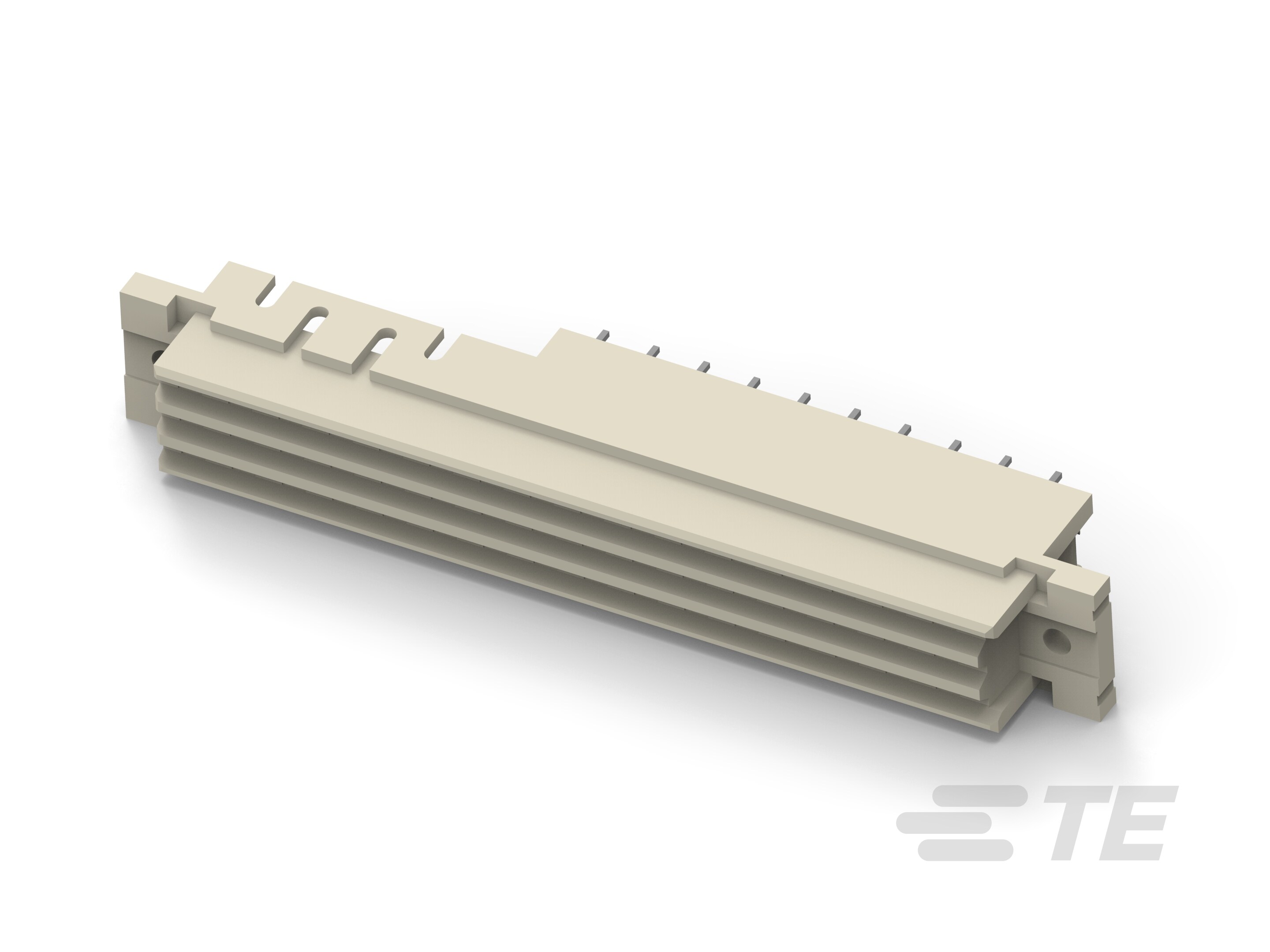

216520-4
Receptacle, Board-to-Board, 30 Position, 5.08 mm [.2 in] Centerline, Printed Circuit Board, 3 Row, Right Angle, 10 Column, Eurocard Connectors
216520-4
Receptacle, Board-to-Board, 30 Position, 5.08 mm [.2 in] Centerline, Printed Circuit Board, 3 Row, Right Angle, 10 Column, Eurocard Connectors
-
- EUROCARD
- TE 内部编号 216520-4
- TE 内部产品描述 30P.IEC-F FEM.CONN.
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
端接柱体和尾部长度 : 4.5 mm [ .177 in ]
-
位数 : 30
-
中心线（间距） : 5.08 mm [ .2 in ]
文档
产品图纸
- 3x10 POS. WITH SOLDER POSTS 3x6 POS WITH FEATURE FOR CRIMP-ON, SNAP-IN . ENG_CD_216520_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_216520-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_216520-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_216520-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_216520-4_B.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
DIN 尺寸 : 一半
-
DIN 级别 : II
结构特性
-
位数 : 30
-
行数 : 3
-
PCB 安装方向 : 直角
-
列数 : 10
-
信号位置数量 : 30
-
装载行 : A, B, C
端接特性
-
端接柱体和尾部长度 : 4.5 mm [ .177 in ]
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
尺寸
-
行间距 : 5.08 mm [ .2 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
