216164-1

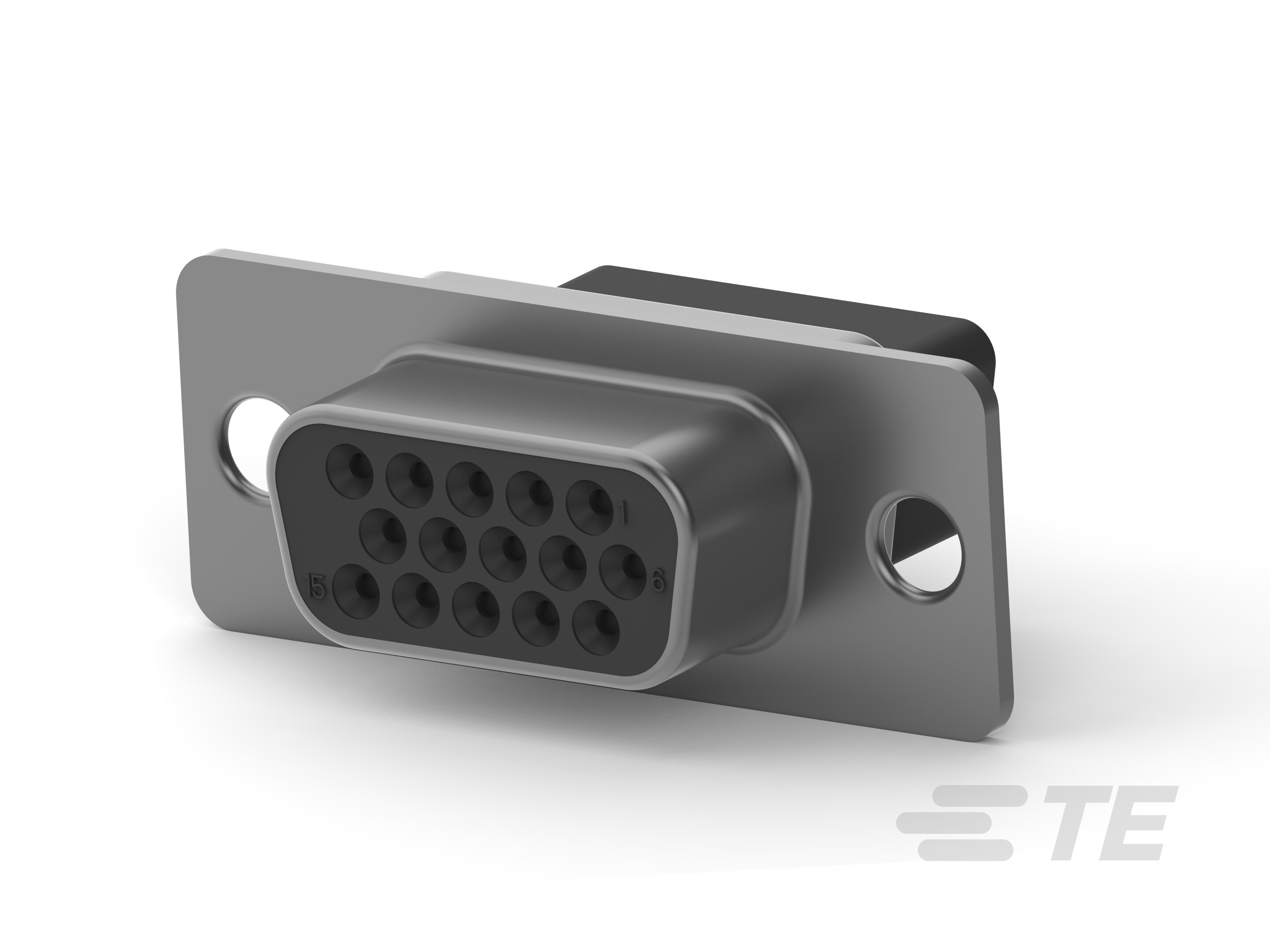

15 Position D-Shaped Connector, Receptacle, Cable-to-Cable, 1 Shell Size, 2.29 mm [.09 in] Centerline, Signal
216164-1
15 Position D-Shaped Connector, Receptacle, Cable-to-Cable, 1 Shell Size, 2.29 mm [.09 in] Centerline, Signal
-
- AMPLIMITE
- TE 内部编号 216164-1
- TE 内部产品描述 15P.HDP22 REC.ASSY.
-
位数 : 15
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到缆
-
连接器壳体尺寸 : 1
-
中心线（间距） : 2.29 mm [ .09 in ]
文档
产品图纸
- HDP-22 REC. CONNECTOR, SIZE 1, (15 POSITION) ENG_CD_216164_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_216164-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_216164-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_216164-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_216164-1_D.3d_stp.zip 英文版本
产品规格
- 工艺规范 POL_SS_101-85040_A.tif 波兰语
- POL_SS_101-85040_A.pdf 波兰语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器系统 : 缆到缆
-
连接器壳体尺寸 : 1
结构特性
-
位数 : 15
接触件特性
-
端子大小 : 尺寸 22
-
端子选项 : 单独订购
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 不带
壳体特性
-
中心线（间距） : 2.29 mm [ .09 in ]
操作/应用
-
电路应用 : Signal
