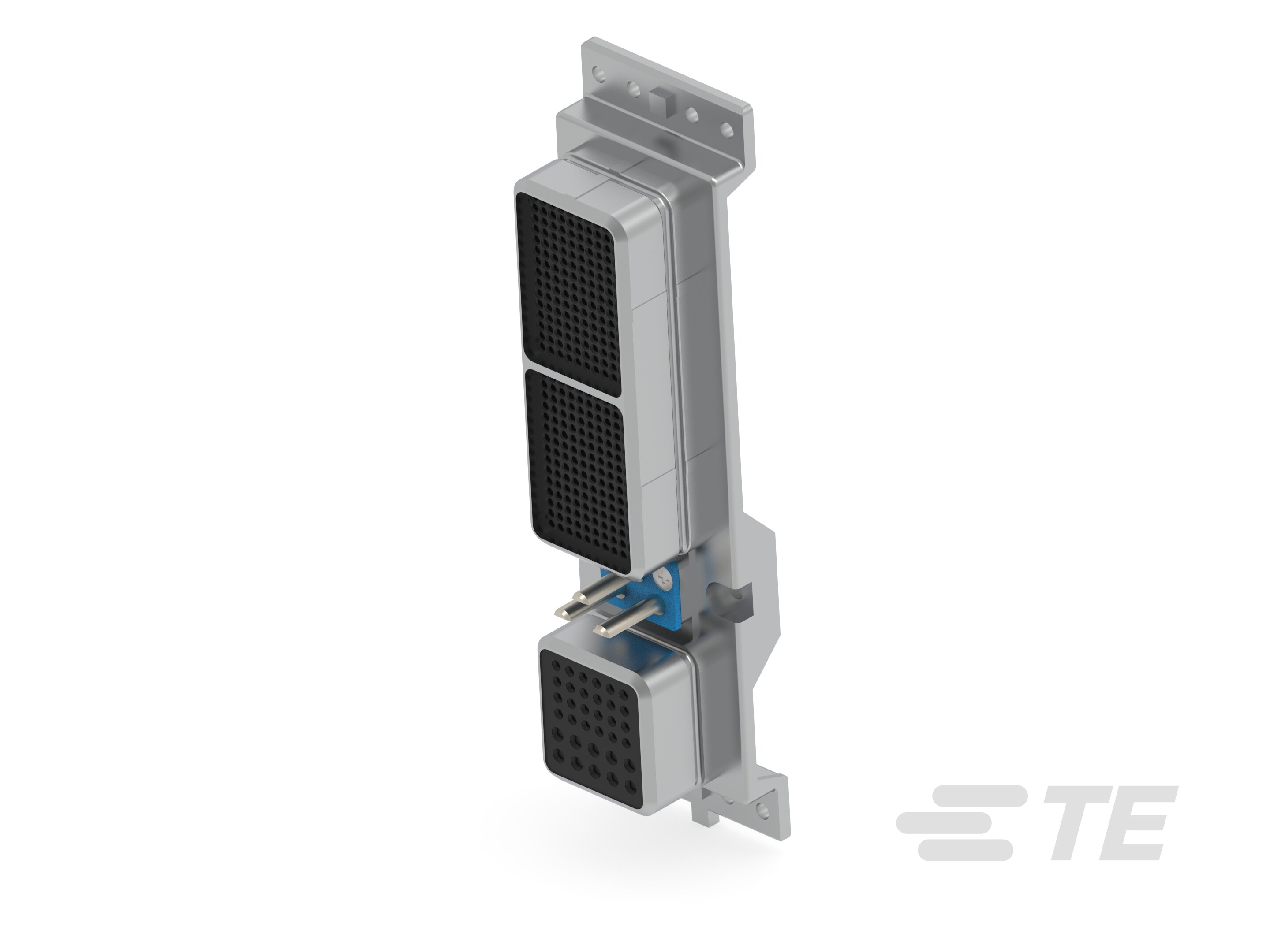

2157236-1
Rectangular, Connector Kit, Plug, Wire-to-Panel, 334 Position, 2 Shell Size, Wire & Cable, Cable Mount (Free-Hanging), Rack & Panel Connectors
2157236-1
Rectangular, Connector Kit, Plug, Wire-to-Panel, 334 Position, 2 Shell Size, Wire & Cable, Cable Mount (Free-Hanging), Rack & Panel Connectors
-
- AMP
- TE 内部编号 2157236-1
- TE 内部产品描述 ARINC PLUG,Sz2,150/150/34,CHRO
-
连接器形状 : 矩形
-
连接器产品类型 : 连接器套件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板
-
位数 : 334
文档
产品图纸
- PLUG ASSY,SIZE 2,,ARINC 600, (150/150/34) ENG_CD_2157236_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2157236-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2157236-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2157236-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2157236-1_C.3d_stp.zip 英文版本
数据表/目录页
- 1308940_Sec4_arinc600 ENG_CS_1308940_Sec4_arinc600_0118.pdf 英文版本
- ARINC 600 Next Generation Receptacle Connector ENG_DS_8-1773458-9_arinc600_0218.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器产品类型 : 连接器套件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板
-
机架和配线架连接器壳体尺寸 : 2
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
插针数量 : 3
-
位数 : 334
接触件特性
-
端子额定电流（最大值） (A): 13
机械附件
-
面板安装特性类型 : 螺丝安装
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
电路应用 : 电源
