2154640-1

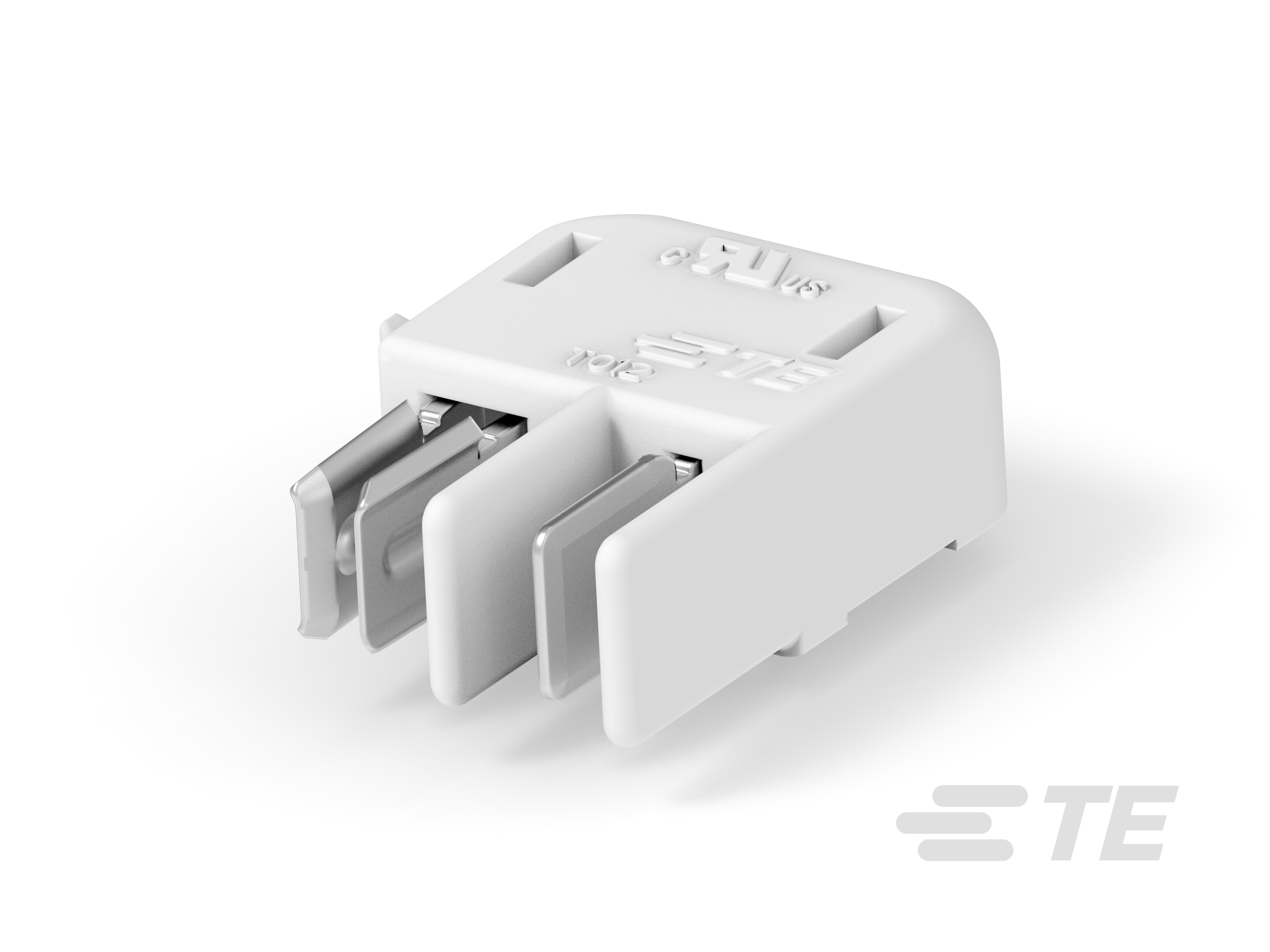

PCB Mount Hermaphroditic Connector, Right Angle, Board-to-Board, 2 Position, 4 mm Centerline, Tin (Sn), Surface Mount, Power & Signal, Natural
2154640-1
PCB Mount Hermaphroditic Connector, Right Angle, Board-to-Board, 2 Position, 4 mm Centerline, Tin (Sn), Surface Mount, Power & Signal, Natural
-
- LUMAWISE
- TE 内部编号 2154640-1
- TE 内部产品描述 Herm Blade & Recept assy w/latch & posts
-
PCB 连接器组件类型 : PCB 安装无极性连接器
-
PCB 安装方向 : 直角
-
连接器系统 : 板对板
-
位数 : 2
-
行数 : 1
文档
产品图纸
- CONNECTOR ASSEMBLY, HERMAPHRODITIC BLADE AND RECEPTACLE, WITH LATCH AND BOSS ENG_CD_2154640_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2154640-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2154640-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2154640-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2154640-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13225_G.pdf 英文版本
- 产品规格 ENG_SS_108-2342_E.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20080429_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
PCB 连接器组件类型 : PCB 安装无极性连接器
-
连接器系统 : 板对板
-
可密封 : 否
-
连接器产品类型 : 连接器组件
结构特性
-
PCB 安装方向 : 直角
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
对接公端宽度 : 3.05 mm [ .12 in ]
-
端子接合区域电镀材料厚度 (µm): 3.81 – 8.89
-
端子接触部电镀材料表面涂层 : 哑光
-
对接公端厚度 : .4 mm [ .016 in ]
-
端子底板材料 : 镍
-
端子接触部电镀材料 : 锡 (Sn)
-
端子类型 : 无极性
-
端子额定电流（最大值） (A): 6
端接特性
-
矩形端接柱体和尾部厚度 : .4 mm [ .016 in ]
-
矩形端接柱体和尾部宽度 : 1 mm [ .039 in ]
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准类型 : 钉子
-
PCB 安装固定类型 : 焊钉
-
接合固定 : 带有
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : LCP
-
中心线（间距） (mm): 4
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 卷带包装
