产品  描述

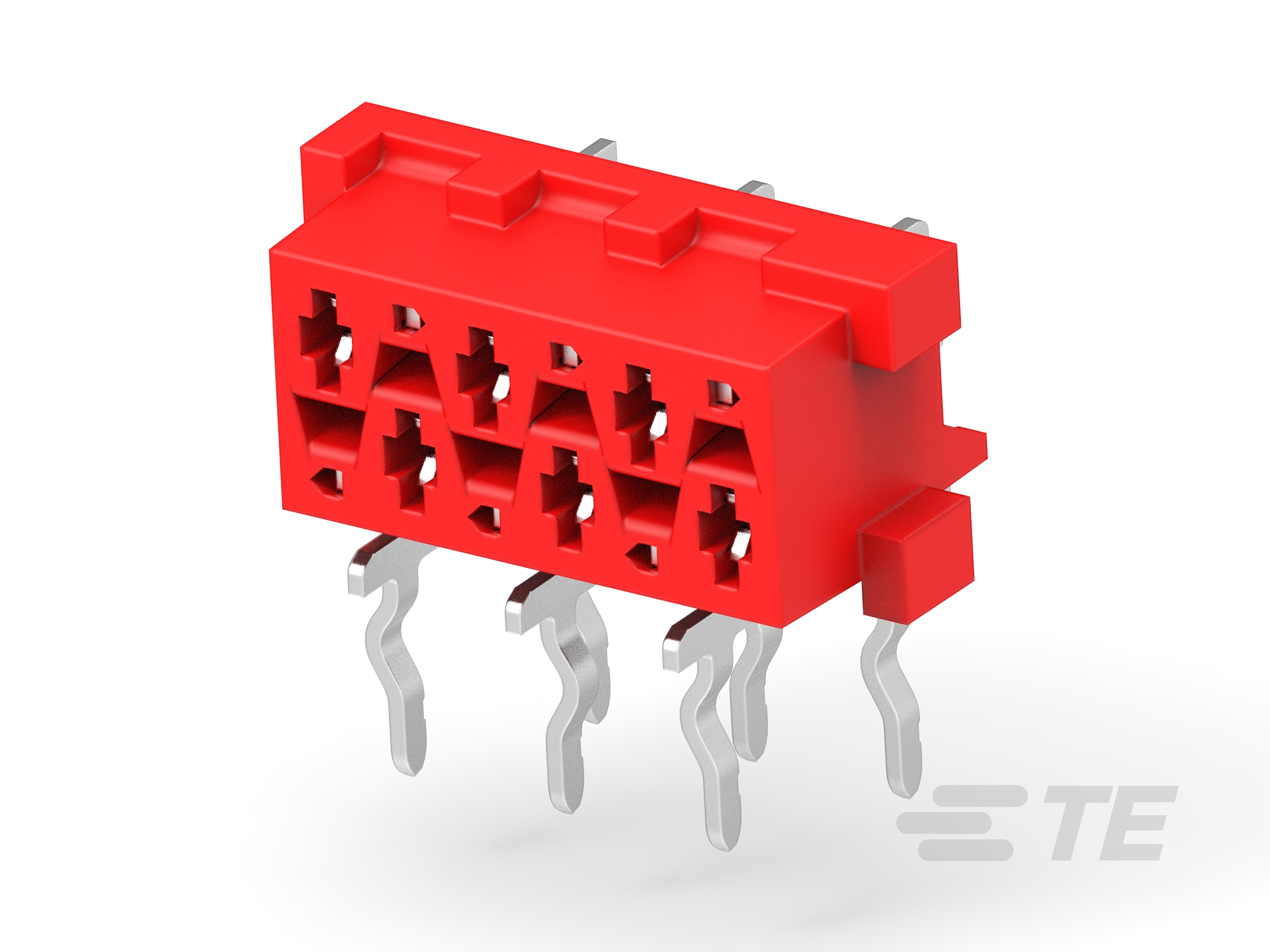

Micro-MaTch 接触弹簧系统与平行于对接面的凹进的焊脚结合,增强了保持力。极化外壳。 查看全部 板母端连接器侧面插入 (45)

产品图纸

目录页/数据表

产品规格

产品环境合规性

机构认证

特性

产品  描述

Micro-MaTch 接触弹簧系统与平行于对接面的凹进的焊脚结合,增强了保持力。极化外壳。 查看全部 板母端连接器侧面插入 (45)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 接头类型 : 带罩

  • 连接器系统 : 板对板

  • 连接器和壳体类型 : 母端

  • 连接器和端子端接到 : 印刷电路板

  • 连接器类型 : 连接器组件

  • 产品类型 : 连接器

  • 连接器类型 : Female-on-Board

结构特性

  • Number of Positions : 6

  • PCB 安装方向 : 直角

  • 弹射插销 : 不带

电气特征

  • Operating Voltage (VDC): 100

  • Operating Voltage (VAC): 100

  • 绝缘电阻 (MΩ): 1000

主体特性

  • 连接器外形 : 标准

  • 菊花链 : 不带

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子接触部电镀材料 :

  • 端子接合区域电镀材料厚度 : 3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子类型 : 插座

  • 端子额定电流(最大值) (A): 1.5

  • 端子端接区域电镀厚度 : 3 – 5 µm [ 118.11 – 196.85 µin ]

  • 端子端接区域电镀材料 :

  • 端子设计 : 双梁

端接特性

  • 端接柱体和尾部长度 : 3.1 mm [ .122 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 面板安装特性 : 不带

  • PCB 安装对准 : 不带

  • 接合对准 : 带有

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 扭结焊尾

  • 接合对准类型 : 极化, 极化

  • 接合固定 : 不带

  • 极化 : 不带

  • 插销锁 : 不带

  • 壳体内的端子定位器类型 : 压接

壳体特性

  • 壳体颜色 : 红色

  • 外壳材料 : 聚酯 - GF

  • 接合入口位置 :

  • 中心线(间距) : 1.27 mm [ .05 in ]

尺寸

  • 连接器高度 : 5.8 mm [ .23 in ]

  • Row-to-Row Spacing (mm): 1.5

  • 连接器长度 : 9.7 mm [ .381 in ]

使用环境

  • 工组温度范围 (°C): -40 – 105

操作/应用

  • 电路应用 : Signal

  • 焊接工艺特性 : 板支座

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Reel

  • 封装数量 : 2500
