请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

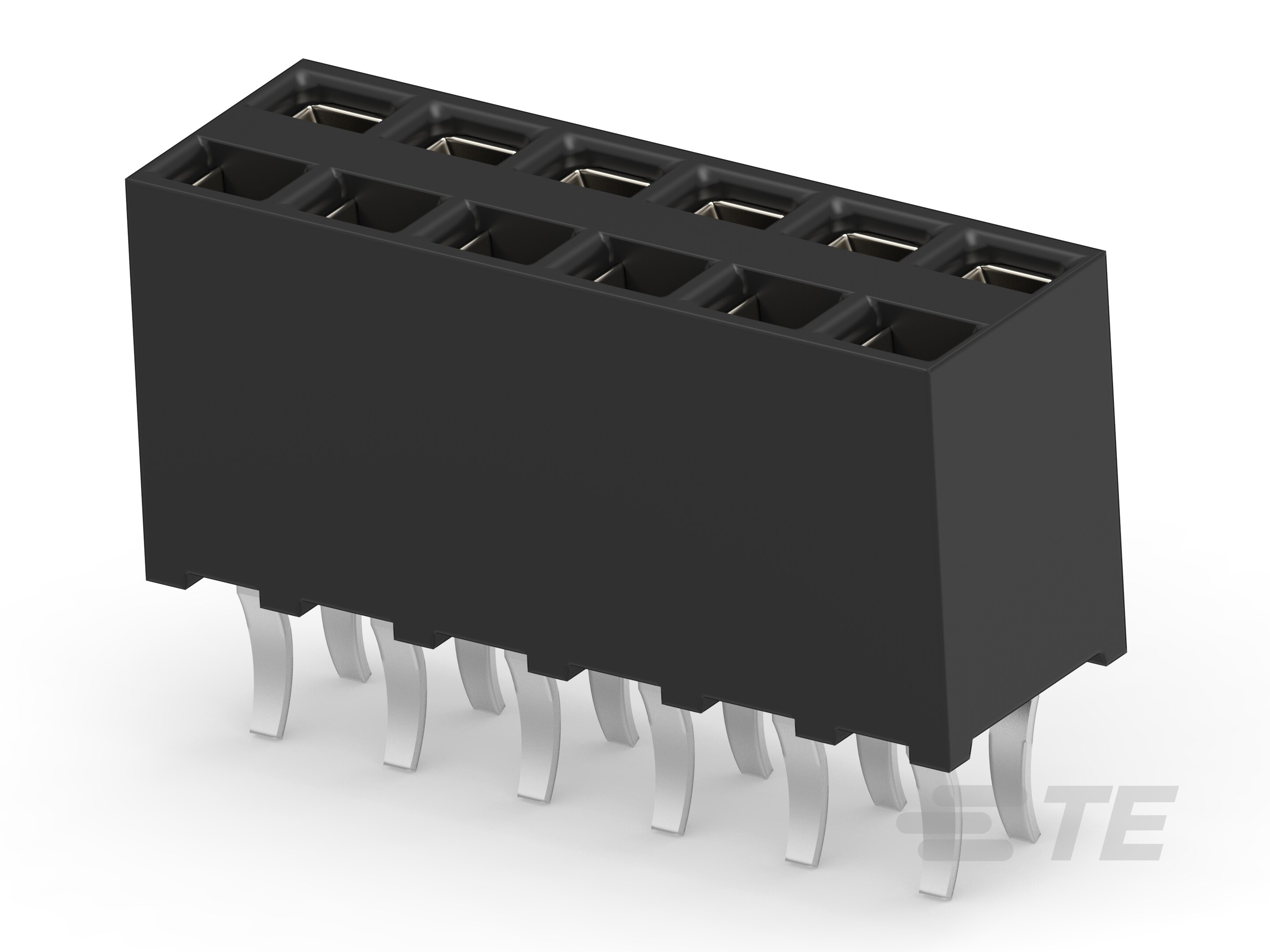

• 连接器形状 : 矩形

• 连接器系统 : 板对板

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• PCB 连接器组件类型 : PCB 安装母端

• 可堆叠 : 是

• 位数 : 12

• 行数 : 2

• PCB 安装方向 : 垂直

• 连接器外形 : 标准

• 主要产品颜色 : 黑色

• 端子基材 : 磷青铜

• PCB 端子端接区域电镀材料 : 锡

• 端子底板材料 : 镍

• 端子形状和构造 : 正方形

• 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

• 端子底板材料厚度 : 1.3 µm [ 50 µin ]

• 接合插针直径 : .63 mm [ .024 in ]

• 端子布局 : 矩阵

• PCB 端子端接区域电镀材料厚度 : 2.5 µm [ 98.425 µin ]

• 接合方柱尺寸 : .63 mm [ .024 in ]

• 端子接触部电镀材料 : 金

• 端子类型 : 插座

• 端子额定电流（最大值） (A): 3

• 端子保护类型 : 闭合入口壳体

• 端接柱体和尾部长度 : 3.1 mm [ .122 in ]

• PCB 端接方法 : 通孔 - 焊接

• 矩形端接柱体和尾部宽度 : .69 mm [ .027 in ]

• 矩形端接柱体和尾部厚度 : .2 mm [ .008 in ]

• PCB 安装固定类型 : 扭结焊尾

• 连接器安装类型 : 板安装

• PCB 安装固定 : 带有

• 外壳材料 : 聚酯 - GF

• 接合入口位置 : 顶部

• 中心线（间距） : 2.54 mm [ .1 in ]

• 行间距 : 2.54 mm [ .1 in ]

• PCB 厚度（建议） : 1.6 mm [ .063 in ]

• 连接器高度 : 7 mm [ .276 in ]

• 工作温度范围 (°C): -65 – 125, -55 – 105

• 工作温度范围 (°F): -85 – 257, -67 – 221

• 电路应用 : Signal

• 焊接工艺特性 : 板支座

• UL 阻燃性等级 : UL 94V-0
