214348-E

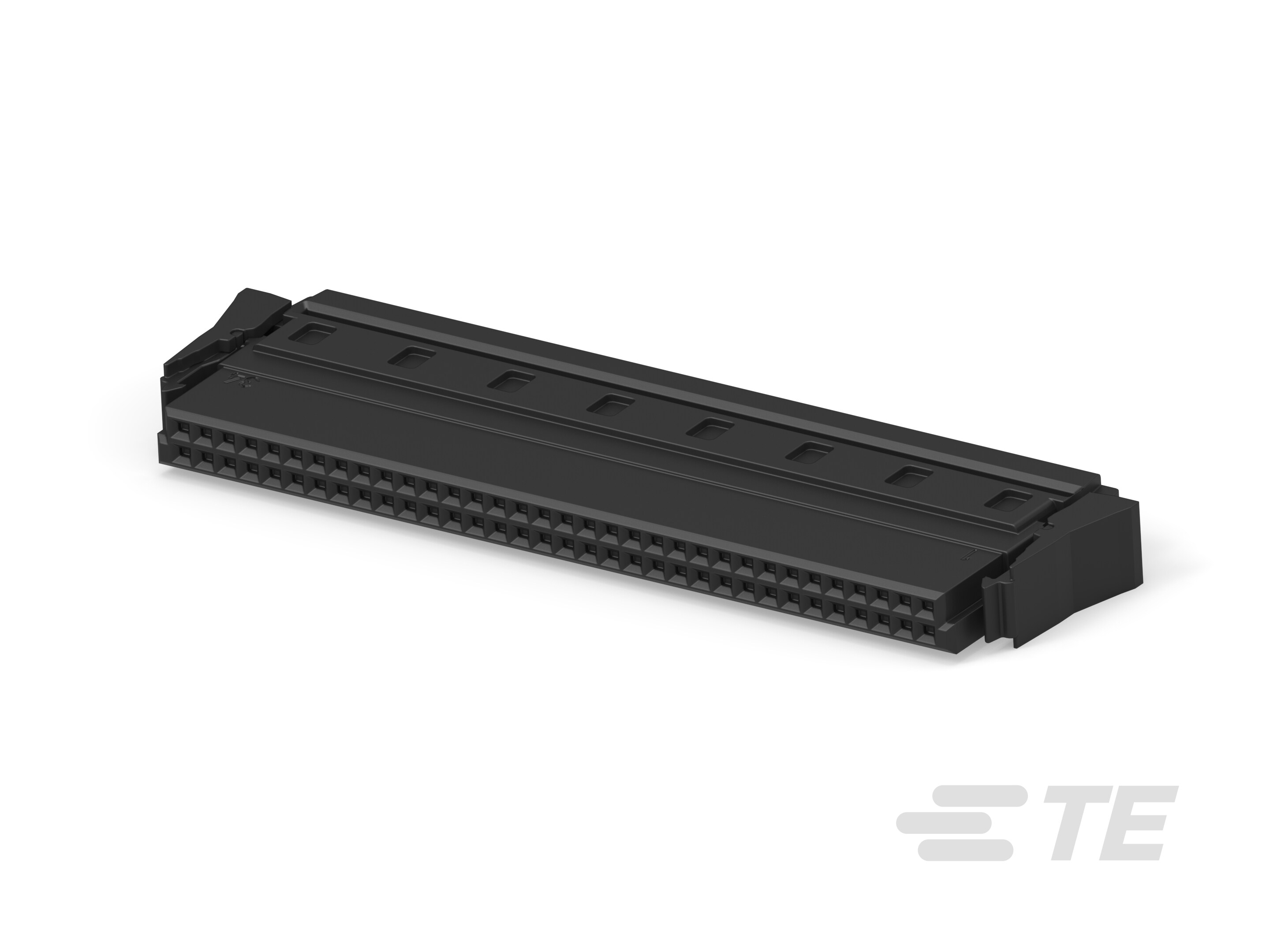

Connector Assembly, Receptacle, Wire-to-Board, 68 Position, 1.27 mm [.05 in] Centerline, Insulation Displacement (IDC), 2 Row, Black, ERNI SMC
214348-E
Connector Assembly, Receptacle, Wire-to-Board, 68 Position, 1.27 mm [.05 in] Centerline, Insulation Displacement (IDC), 2 Row, Black, ERNI SMC
-
- ERNI
- ERNI SMC
- TE 内部编号 214348-E
- TE 内部产品描述 SMCB 68 F AB VV 6-01 VH * 0008 137 E002
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 68
-
中心线（间距） : 1.27 mm [ .05 in ]
文档
产品图纸
- ERNI-Federleiste SMC-B, SKV 68-pol. Female SMC-B, SKV 68 contacts ENG_CD_214348-E_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_214348-E_C.pdf 3D
- 下载查看 ENG_CVM_CVM_214348-E_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_214348-E_C.3d_stp.zip 英文版本
- ENG_CVM_CVM_214348-E_C.3d_igs.zip 英文版本
数据表/目录页
- Datasheet - ERNI SMC 1.27mm Connectors ENG_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 英文版本
- Datasheet - ERNI SMC 1.27mm Connectors CHI_DS_erni-smc-1.27mm-connectors-ds_2503.pdf
- Datasheet - ERNI SMC 1.27mm Connectors GER_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 德语
产品规格
- SMC_Receptacle_with_Ribbon_Cable_IDC_and_Header ENG_SS_108-160992_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 68
-
行数 : 2
电气特征
-
工作电压 (VDC): 10
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子基材 : 铜合金
-
端子底板材料 : 镍
-
端子布局 : 矩阵
-
端子额定电流（最大值） (A): .91
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 插销锁
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
连接器长度 : 50.31 mm [ 1.98 in ]
-
行间距 : 1.27 mm [ .05 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : IEC
包装特性
-
封装方法 : Tray
