2141994-1

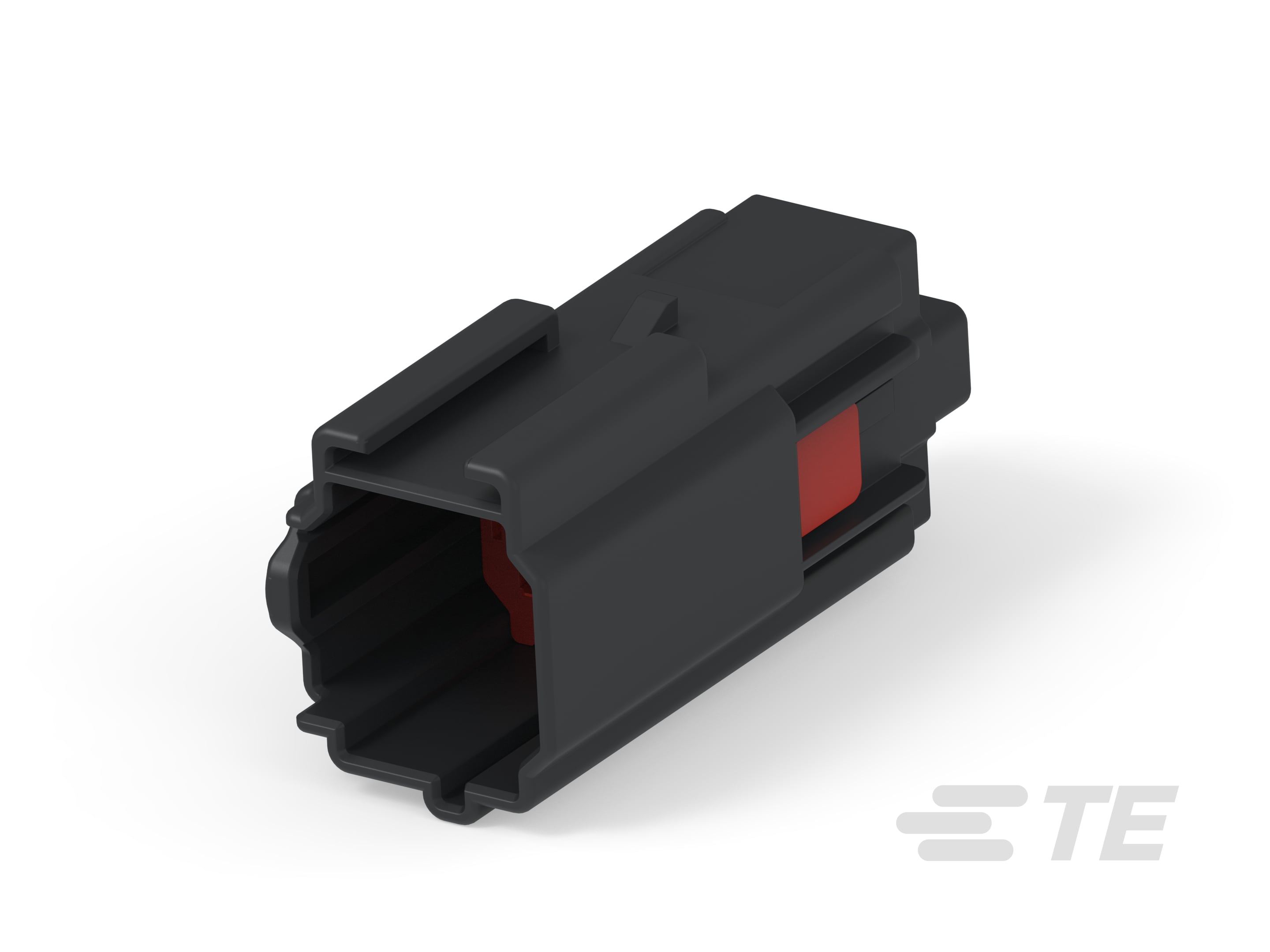

10 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.54 mm / 6 mm [.1 in / .23 in] Centerline, Black, Generation Y Connector System
2141994-1
10 Position Housing, Housing for Male Terminals, Wire-to-Wire, 2.54 mm / 6 mm [.1 in / .23 in] Centerline, Black, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 2141994-1
- TE 内部产品描述 10POS,TAB 0.63X0.64,PIN HSG,ASSY
-
位数 : 10
-
连接器和壳体类型 : 公端子护套
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.54, 6
-
中心线（间距） (in): .1, .23
文档
产品图纸
- 10POS. HYBRID TAB HOUSING ASSEMBLY 8 x GENERATION Y AND 2 x APEX2,8 ENG_CD_2141994_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2141994-1_B_c-2141994-1-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2141994-1_B_c-2141994-1-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2141994-1_B_c-2141994-1-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_2141994-1_B_c-2141994-1-b.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94140_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 公端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 3
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 公端
-
端子大小 : .64mm, 2.8mm
-
对接公端宽度 (mm): .64, 2.8
-
对接公端宽度 (in): .025, .11
-
端子额定电流（最大值） (A): 7.5, 30
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 2.54, 6
-
中心线（间距） (in): .1, .23
尺寸
-
连接器高度 : 20.9 mm [ .822 in ]
-
产品长度 : 19.7 mm [ .775 in ]
-
产品宽度 : 44.9 mm [ 1.76 in ]
-
行间距 : 8.8 mm [ .34 in ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Box
-
封装数量 : 1200
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
