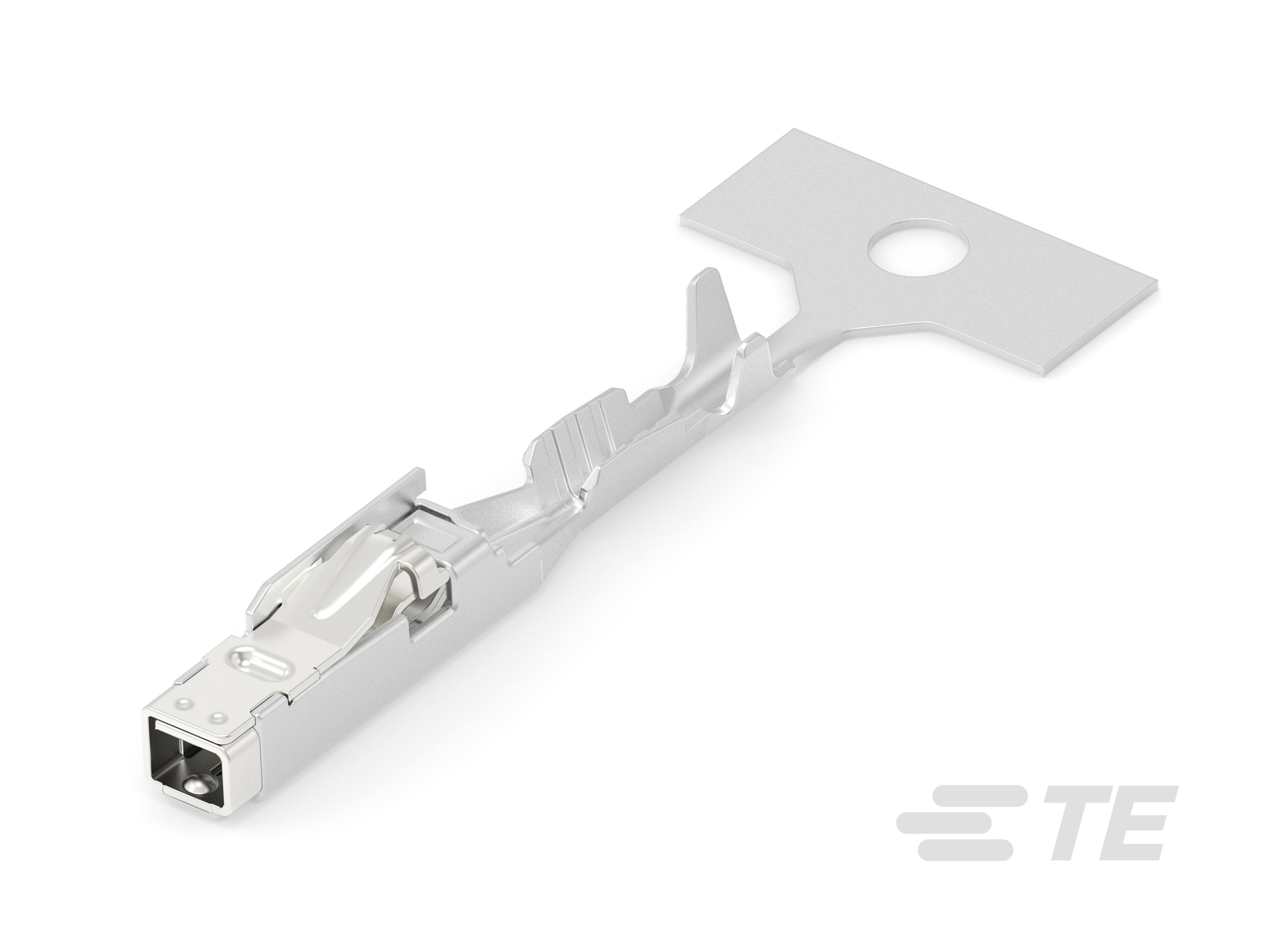

2141971-3
Receptacle Terminal, 26 – 24 AWG, .13 – .22 mm² Wire, 1.2 mm [.047 in] Tab Width, Silver (Ag) / Tin (Sn), Sealable, MCON 1.2mm
2141971-3
Receptacle Terminal, 26 – 24 AWG, .13 – .22 mm² Wire, 1.2 mm [.047 in] Tab Width, Silver (Ag) / Tin (Sn), Sealable, MCON 1.2mm
-
- MCON
- MCON 1.2mm
- TE 内部编号 2141971-3
- TE 内部产品描述 MCON 1.2 - LL (SWS, LP)
-
端子类型 : 母端
-
线径 (AWG): 26 – 24
-
线径 (mm²): .13 – .22
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 银 (Ag), 锡 (Sn)
文档
产品图纸
- MCON 1.2 LL (LOCKING-LANCE) ENG_CD_1452674_C7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2141971-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2141971-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2141971-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2141971-3_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-18782_F.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
端子类型 : 母端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 银 (Ag), 锡 (Sn)
-
对接公端厚度 : .63 mm [ .025 in ]
端接特性
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 26 – 24
-
线径 (mm²): .13 – .22
-
公端长度 : 16 mm [ .629 in ]
使用环境
-
工作温度（最大值） : 150 °C [ 302 °F ]
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
