2141902-3

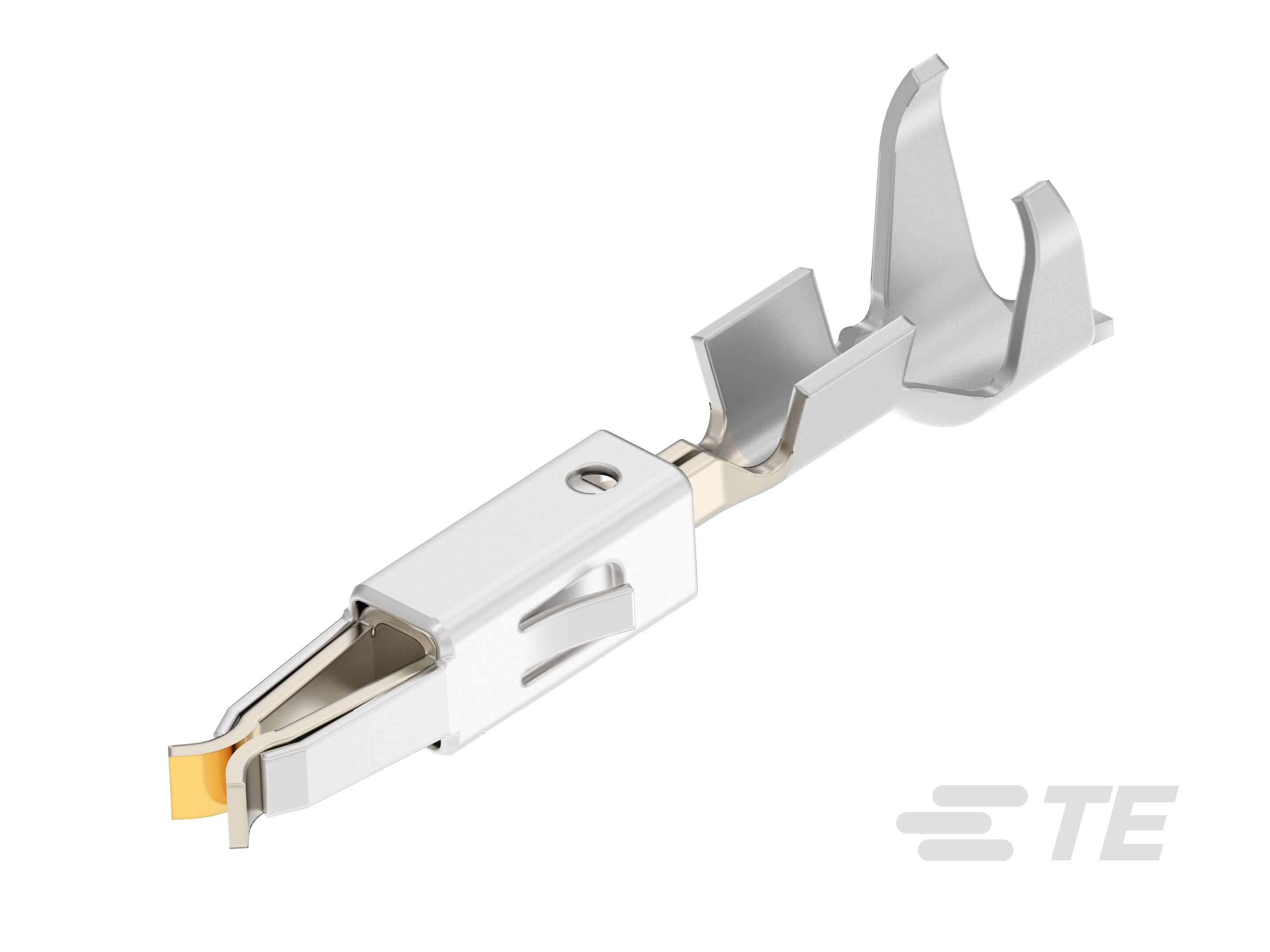

Receptacle Terminal, 24 – 20 AWG, .2 – .5 mm² Wire, 1.6 mm [.063 in] Tab Width, Gold (Au), Sealable, .6 mm [.024 in] Tab Thickness, Micro Timer II
2141902-3
Receptacle Terminal, 24 – 20 AWG, .2 – .5 mm² Wire, 1.6 mm [.063 in] Tab Width, Gold (Au), Sealable, .6 mm [.024 in] Tab Thickness, Micro Timer II
-
- AMP
- Micro Timer II
- TE 内部编号 2141902-3
- TE 内部产品描述 MT2 A REC 1.6 Contact SWS Sn
- 所有 定时器，母端和公端 (280)
-
端子类型 : 母端
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
对接公端宽度 : 1.6 mm [ .063 in ]
-
接触面电镀 : 金 (Au)
文档
产品图纸
- PRODUCT GROUP DRAWING FOR MICRO TIMER 2 CONTACT TYPE A ENG_CD_1355045_B14.pdf 英文版本
- MICRO TIMER 2 CONTACT 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2141902-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2141902-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2141902-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2141902-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-10_E.pdf 英文版本
- ENG_SS_114-18081_P.pdf 英文版本
- ENG_SS_114-18022-20_L.pdf 英文版本
- 产品规格 S_108-18055-1_A.tif 英文版本
- S_108-18055-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 1.6mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 10
-
端子类型 : 母端
-
对接公端宽度 : 1.6 mm [ .063 in ]
-
接触面电镀 : 金 (Au)
-
对接公端厚度 : .6 mm [ .024 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 2.6 mm [ .102 in ]
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .5
-
线径查找 (mm²): .2 | .25 | .3 | .4 | .5
-
线径查找 (AWG): 20 | 21 | 22 | 23 | 24
-
公端长度 : 19.15 mm [ .75 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 4500
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
