2141648-1

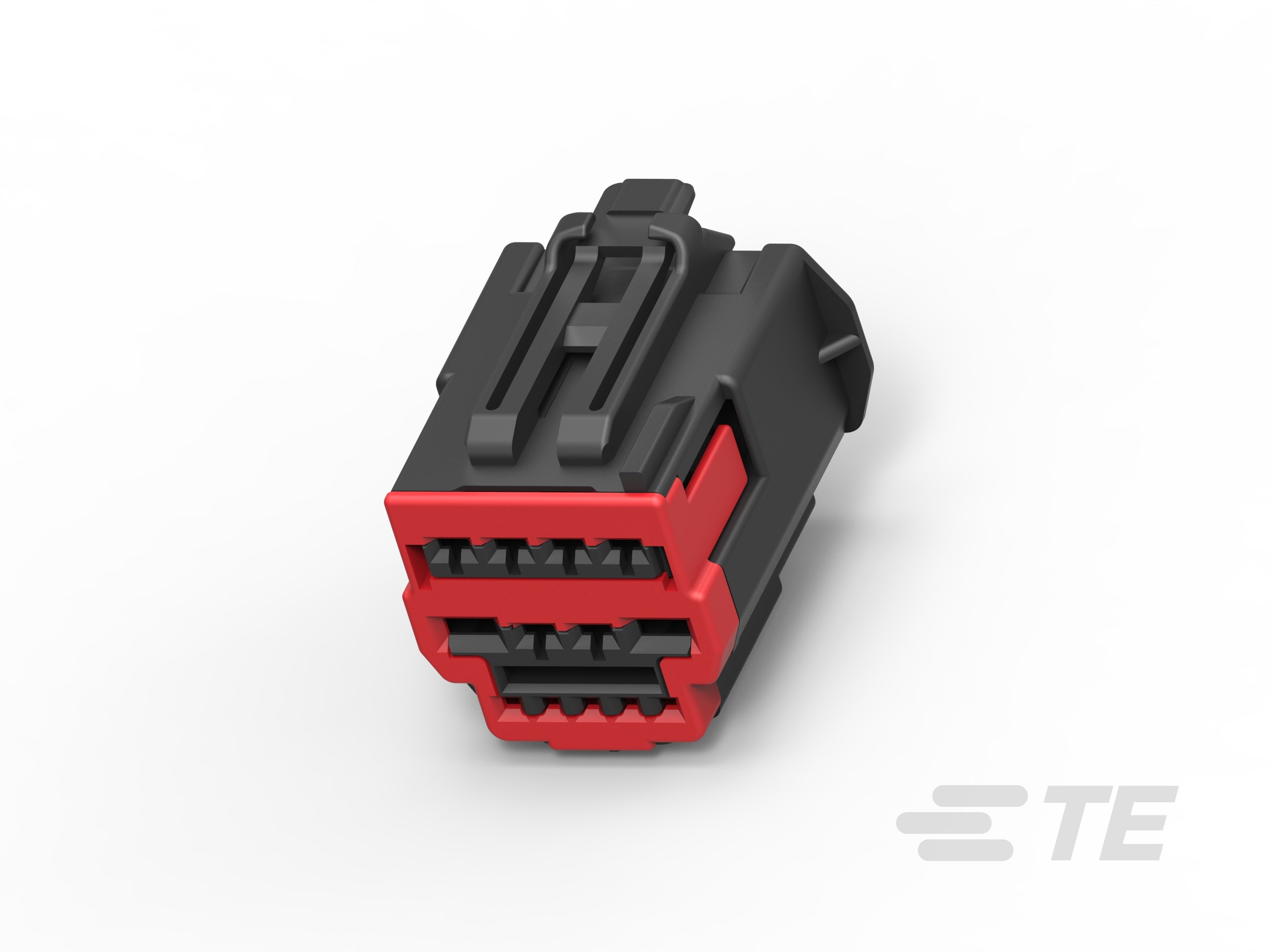

13 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm / 3.7 mm [.1 in / .14 in] Centerline, Black, Generation Y Connector System
2141648-1
13 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.54 mm / 3.7 mm [.1 in / .14 in] Centerline, Black, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 2141648-1
- TE 内部产品描述 13POS, MIXED,REC HSG,ASSY,CODA
-
位数 : 13
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .64, 1.5, 2.8
-
对接公端宽度 (in): .025, .06, .11
-
连接器系统 : 线到线
-
中心线（间距） (mm): 2.54, 3.7
-
中心线（间距） (in): .1, .14
文档
产品图纸
- 13POS. HYBRID RECEPTACLE HOSING ASSY 2 x APEX2.8,5 x GENERATION Y 6 x YESC1.5/MX ENG_CD_2141648_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2141648-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2141648-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2141648-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2141648-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94220_A.pdf 英文版本
- 合格检测报告 ENG_SS_DTR-00-140953_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 13
-
行数 : 3
电气特征
-
工作电压 (VDC): 14
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm, 1.5mm, 2.8mm
-
对接公端宽度 (mm): .64, 1.5, 2.8
-
对接公端宽度 (in): .025, .06, .11
-
端子额定电流（最大值） (A): 7.5, 15, 30
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 2.54, 3.7
-
中心线（间距） (in): .1, .14
尺寸
-
连接器高度 : 23.25 mm [ .91 in ]
-
产品长度 : 23.8 mm [ .93 in ]
-
产品宽度 : 24.7 mm [ .97 in ]
-
行间距 : 6.5 mm [ .25 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Box
-
封装数量 : 540
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
