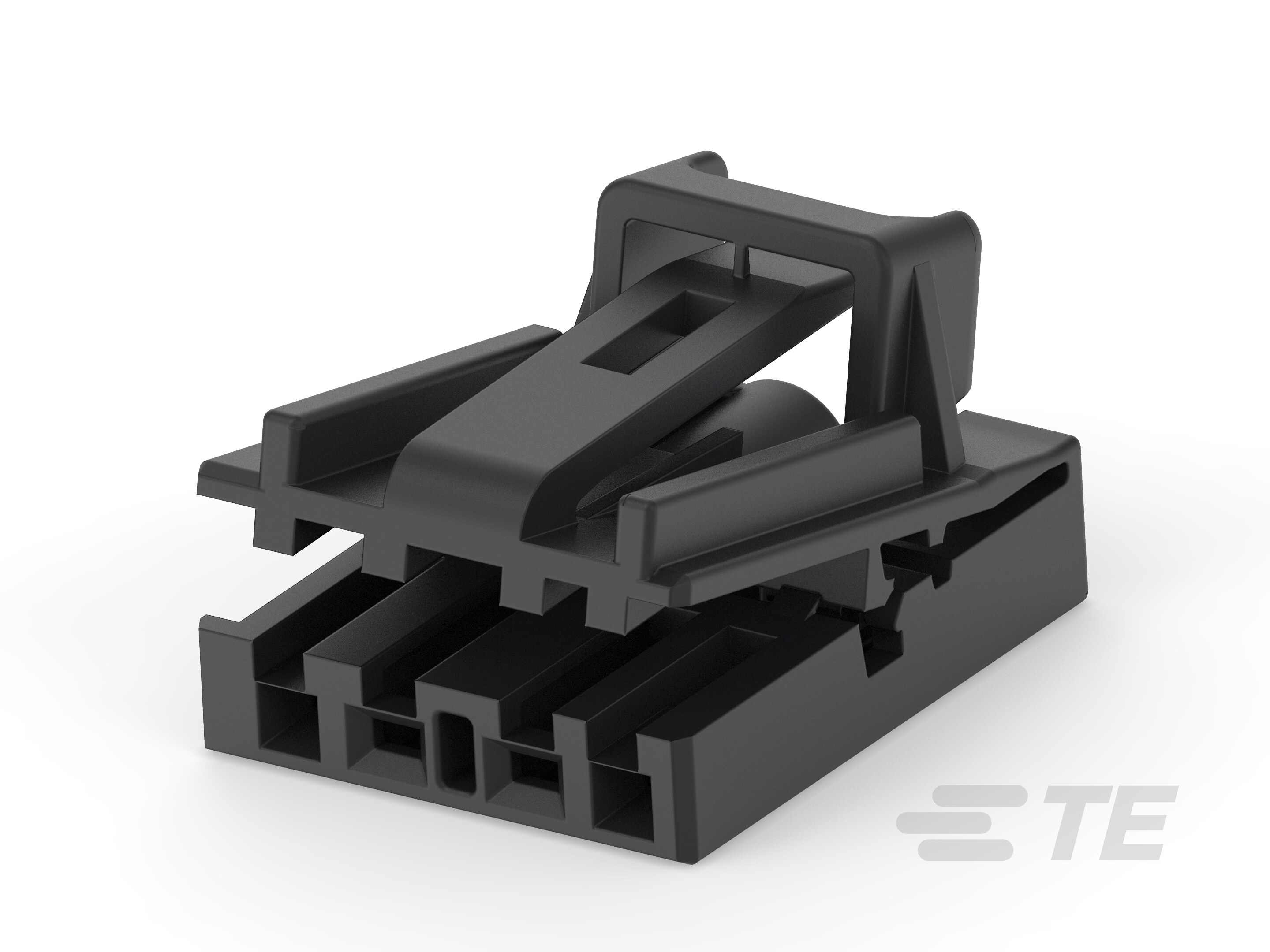

4 Position Housing, Housing for Female Terminals, 10.16 mm / 4.2 mm [.165 in / .4 in] Centerline, Black, Wire & Cable, Power & Signal
2141627-1
4 Position Housing, Housing for Female Terminals, 10.16 mm / 4.2 mm [.165 in / .4 in] Centerline, Black, Wire & Cable, Power & Signal
-
- MQS
- TE 内部编号 2141627-1
- TE 内部产品描述 4POS MIXED MQS REC
-
位数 : 4
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .63, 1.2
-
对接公端宽度 (in): .025, .047
-
中心线（间距） (mm): 4.2, 10.16
-
中心线（间距） (in): .165, .4
-
可密封 : 否
文档
产品图纸
- 4POS. MIXED REC HSG 4pol. MIXED Buchsengehaeuse ENG_CD_2141627_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2141627-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2141627-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2141627-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2141627-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18630_A1.pdf 英文版本
- 产品规格 GER_SS_108-18924_A.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .63mm, 1.2mm
-
对接公端宽度 (mm): .63, 1.2
-
对接公端宽度 (in): .025, .047
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF10
-
中心线（间距） (mm): 4.2, 10.16
-
中心线（间距） (in): .165, .4
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 2500
-
封装方法 : Box
其他
-
能够保证连接器位置 : 否
