213890-1

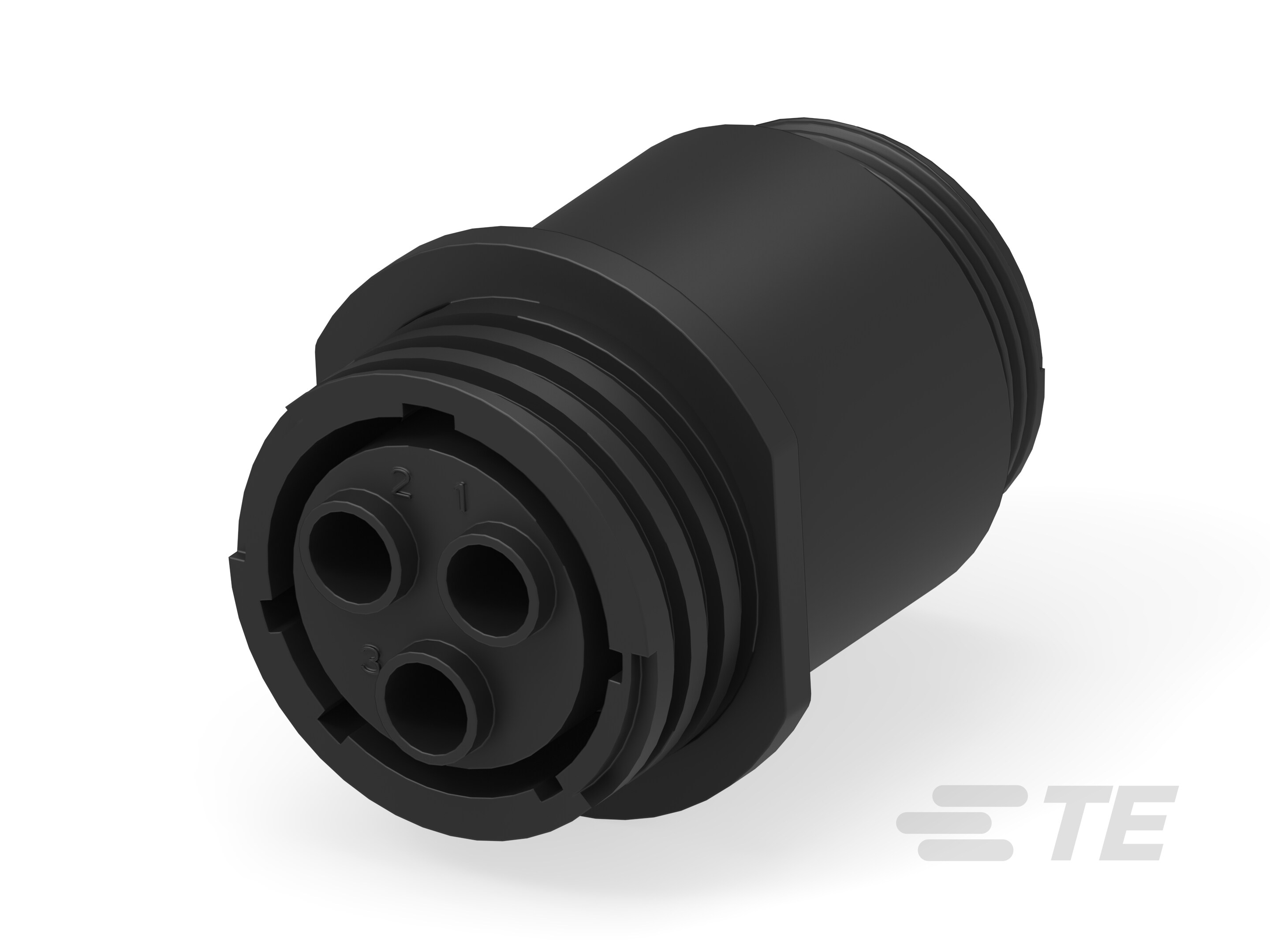

3 Position Circular Power Connector, Housing, 250 VDC, Wire-to-Wire, Wire & Cable, Receptacle, Reverse Gender, Socket, AMP Circular Plastic Connectors
213890-1
3 Position Circular Power Connector, Housing, 250 VDC, Wire-to-Wire, Wire & Cable, Receptacle, Reverse Gender, Socket, AMP Circular Plastic Connectors
-
- AMP
- AMP CPC
- TE 内部编号 213890-1
- TE 内部产品描述 CPC RCPT,IN-LINE,SRS 5,SZ 17-3
-
位数 : 3
-
连接器产品类型 : 外壳
-
工作电压 (VDC): 250
-
连接器系统 : 线到线
-
可密封 : 否
文档
产品图纸
- RECEPTACLE HOUSING, REVERSE SEX, SERIES 5, 17-3, CIRCULAR PLASTIC CONNECTOR ENG_CD_213890_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_213890-1_A.pdf 英文版本
- 3D_CVM_CVM_213890-1_H.pdf 3D
- 下载查看 ENG_CVM_213890-1_A.2d_dxf.zip 英文版本
- ENG_CVM_213890-1_A.3d_igs.zip 英文版本
- ENG_CVM_213890-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_213890-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_213890-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_213890-1_H.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-1579_C.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 母端
-
圆形连接器外壳类型 : 全塑
结构特性
-
反向编号 : 带有
-
位数 : 3
-
电源位置数量 : 3
-
信号位置数量 : 0
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
接触件特性
-
反向极性 : 是
-
端子类型 : 插座
-
端子保护 : 带有
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
极性代码 : A
-
螺纹尺寸 : 15/16-20 UNEF – 2A
-
接合固定类型 : 螺纹连接
-
接合固定 : 带有
-
面板安装特性 : 不带
壳体特性
-
主体方向 : 直式
-
壳体颜色 : 黑色
-
外壳材料 : 尼龙
-
圆形连接器壳体尺寸 : 17
尺寸
-
兼容的绝缘直径范围 : 3.96 – 6.6 mm [ .156 – .26 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
-
流体阻力 : 无
操作/应用
-
电路应用 : 电源和信号
-
屏蔽 : 否
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1
-
封装方法 : 包装
