2138557-1

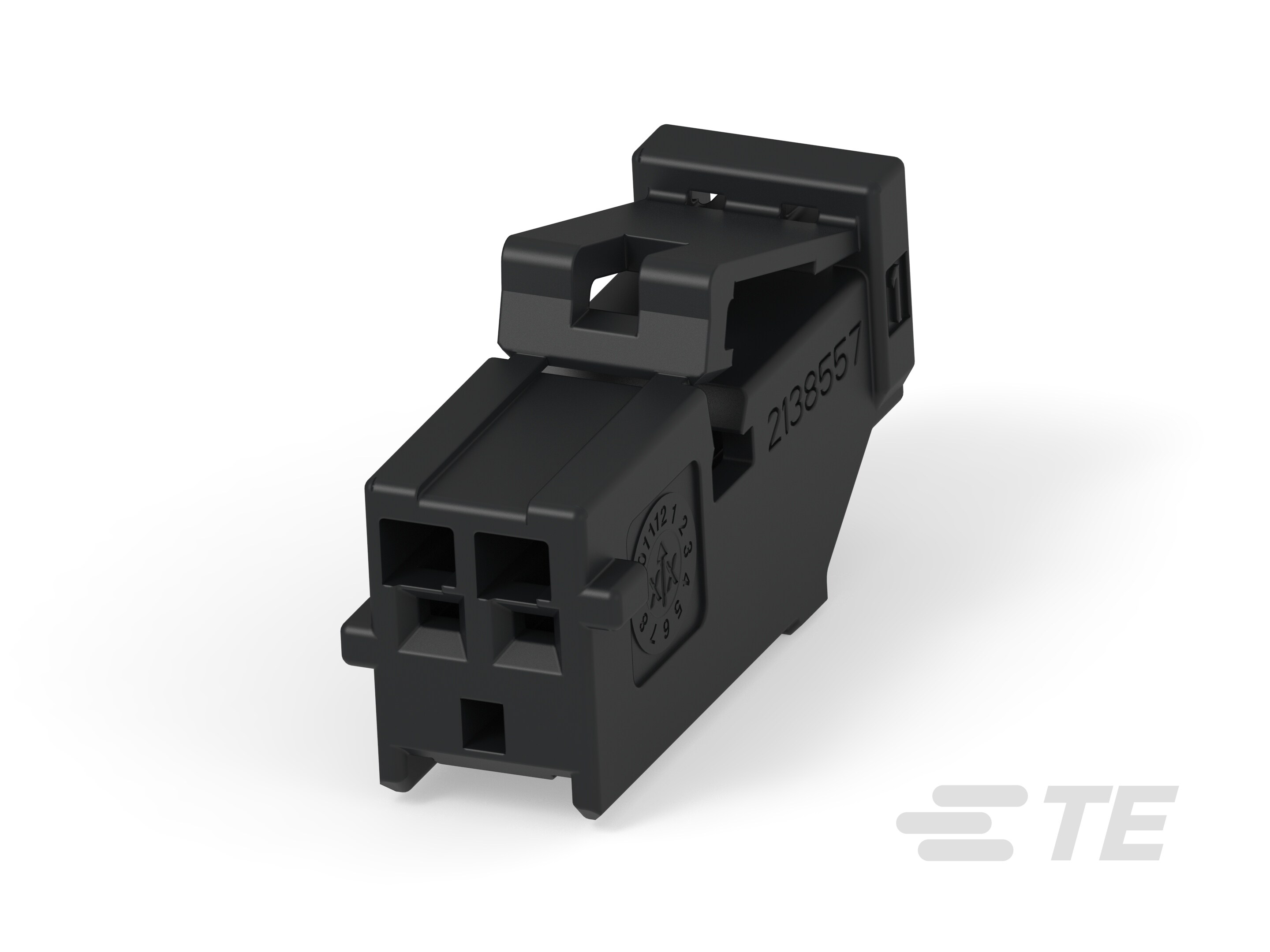

2 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, Generation Y Connector System
2138557-1
2 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device / Wire-to-Wire, Generation Y Connector System
-
- Generation Y 连接器系统
- TE 内部编号 2138557-1
- TE 内部产品描述 2P GENERATION Y Plug, Single-P
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .64 mm [ .025 in ]
-
连接器系统 : 线到板, 线到线, 线到设备
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2138557-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2138557-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2138557-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2138557-1_A.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-32069_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到线, 线到设备
-
可密封 : 否
-
主要锁定特性 : 外壳集成
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .64mm
-
对接公端宽度 : .64 mm [ .025 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器高度 : 10.05 mm [ .396 in ]
-
产品长度 : 19.2 mm [ .756 in ]
-
产品宽度 : 7.64 mm [ .301 in ]
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100
-
工作温度（最大值） (°F): 158, 167, 176, 185, 194, 212
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 3600
-
封装方法 : Bag
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
