- AMP
- AMPSEAL
- TE 内部编号 2138529-1

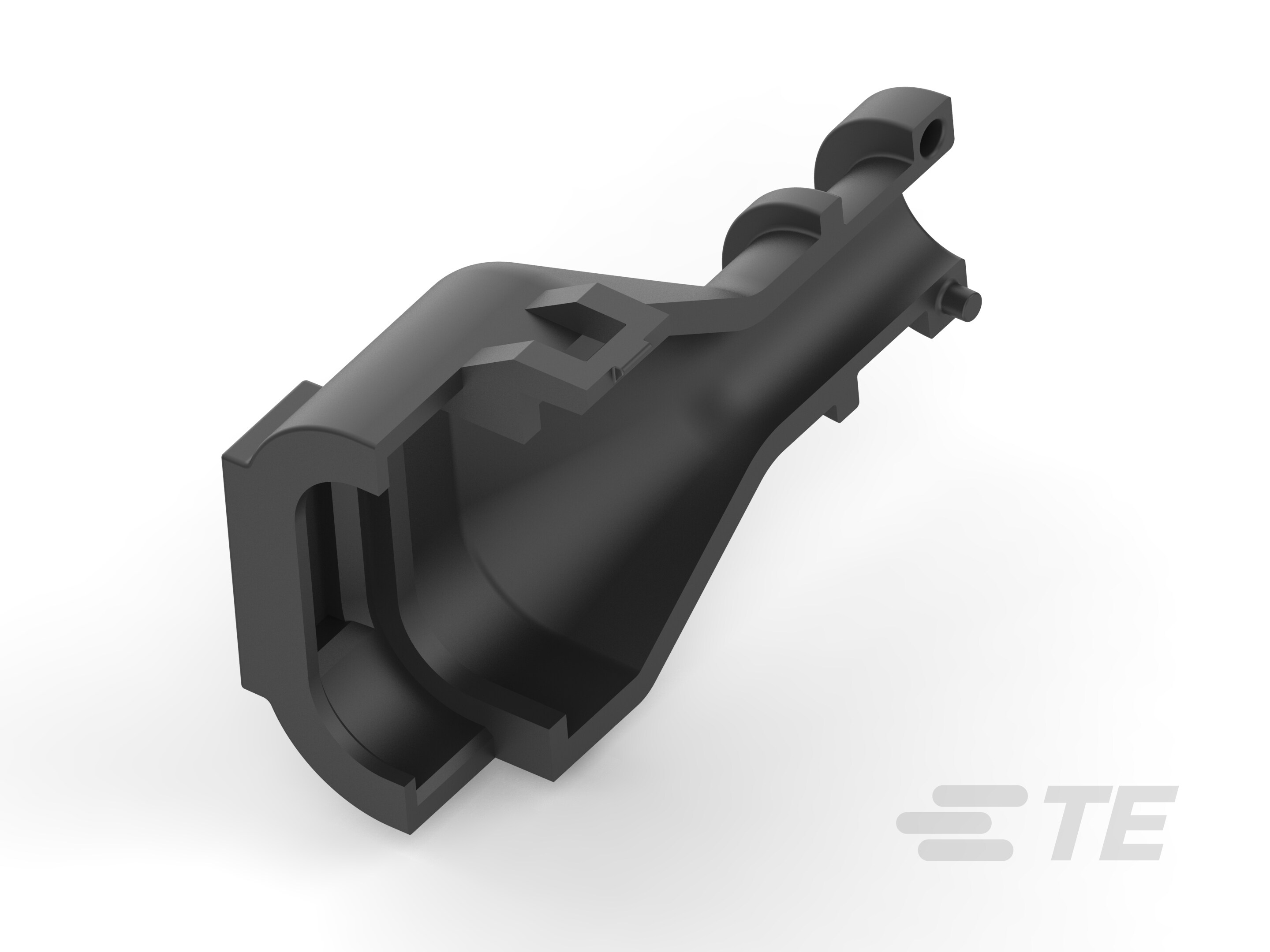

- TE 内部产品描述 STRAIN RELIEF,8 POSITION AMPSEAL
- 所有 AMPSEAL 连接器尾盖 (4)
-
连接器后盖产品类型 : 灌胶外壳/应力消除
-
主要产品材料 : PBT GF15
-
可密封 : 否
文档
产品图纸
- WIRE RELIEF, 8 POSITION, AMPSEAL ENG_CD_2138529_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2138529-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2138529-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2138529-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2138529-1_C.3d_stp.zip 英文版本
数据表/目录页
- AMPSEAL Connector Series ENG_CS_ict_ampseal_cat_a4_1-1773979-2_en_A.pdf 英文版本
- AMPSEAL Connector Catalog ENG_DS_1-1773979-2_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16016_S3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器后盖产品类型 : 灌胶外壳/应力消除
-
可密封 : 否
主体特性
-
主要产品颜色 : 黑色
-
出线角度 : 180°
-
主要产品材料 : PBT GF15
使用环境
-
工作温度（最大值） (°C): 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 212
行业标准
-
UL 阻燃性等级 : UL 94HB
-
IP 等级 : IP69
包装特性
-
封装数量 : 1
-
封装方法 : Bag
其他
-
可维修 : 是
