213845-1

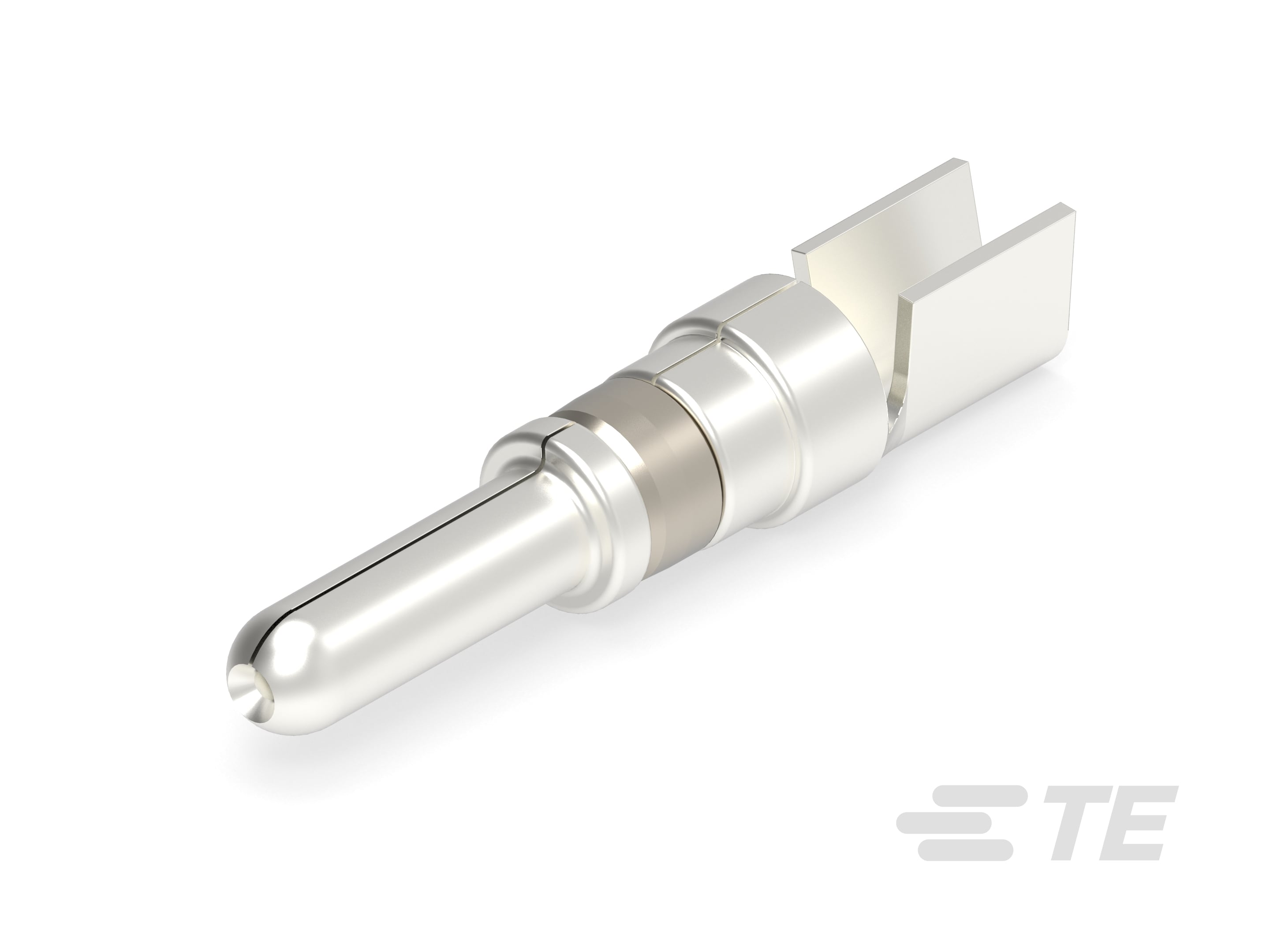

Pin Contact, Silver, 600 VAC, 600 VDC, Retention Clip Contact Retention, Size 8 Contact Size, Discrete Wire, 14 – 12 AWG, AMP POWERBAND
213845-1
Pin Contact, Silver, 600 VAC, 600 VDC, Retention Clip Contact Retention, Size 8 Contact Size, Discrete Wire, 14 – 12 AWG, AMP POWERBAND
-
- AMP
- AMP POWERBAND
- TE 内部编号 213845-1
- TE 内部产品描述 POWERBAND CONT ASSY,SILVER PLT
-
端子类型 : 插针
-
端子接触部电镀材料 : 银
-
导线端子端接区域电镀材料 : 银
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
文档
产品图纸
- PIN CONTACT ASSEMBLY 14-12 AWG, .125 POWERBAND ENG_CD_213845_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_213845-1_B.pdf 英文版本
- 3D_CVM_CVM_213845-1_F.pdf 3D
- 下载查看 ENG_CVM_213845-1_B.3d_igs.zip 英文版本
- ENG_CVM_213845-1_B.3d_stp.zip 英文版本
- ENG_CVM_213845-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_213845-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_213845-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_213845-1_F.3d_stp.zip 英文版本
数据表/目录页
- AMP Circular Connectors for Commercial Signal & Power Applications ENG_CS_82021_CPC_sections1-5_0807.pdf 英文版本
- ENG_CS_65910_Power_Contacts_0707.pdf 英文版本
- ENG_CS_82045_METRIMATE_CATALOG_0608.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-10043_B.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_19810214_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子接触部电镀材料表面涂层 : 亚光
-
压线筒类型 : Open
-
导线端子端接区域电镀厚度 : 1.27 µm [ 50 µin ]
-
端子长度 : 10.16 mm [ .4 in ]
-
导线端子端接区域电镀材料表面涂层 : 亚光
-
端子接合区域电镀材料厚度 : 5.08 µm [ 200 µin ]
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
接合插针直径 : 3.18 mm [ .125 in ]
-
端子方向 : 直式
-
端子底板材料 : 镍
-
端子类型 : 插针
-
端子接触部电镀材料 : 银
-
导线端子端接区域电镀材料 : 银
-
壳体内的端子定位力 : 带有
-
端子大小 : 尺寸 8
-
端子基材 : 铜
-
端子额定电流（最大值） (A): 50
机械附件
-
带导线绝缘 : 不带
-
壳体内的端子定位器类型 : 固定夹
产品类型特性
-
分离式电线类型 : 实芯或绞线
-
可密封 : 否
包装特性
-
封装方法 : Reel
-
封装数量 : 1500
行业标准
-
UL 阻燃性等级 : UL 94V-0
电气特征
-
工作电压 (VAC): 600
-
工作电压 (VDC): 600
结构特性
-
与线缆类型兼容 : 分离式导线
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 14 – 12
-
线径 (mm²): 2 – 3
使用环境
-
工组温度范围 : -55 – 150 °C [ -67 – 302 °F ]
操作/应用
-
电路应用 : 电源
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
