213841-5

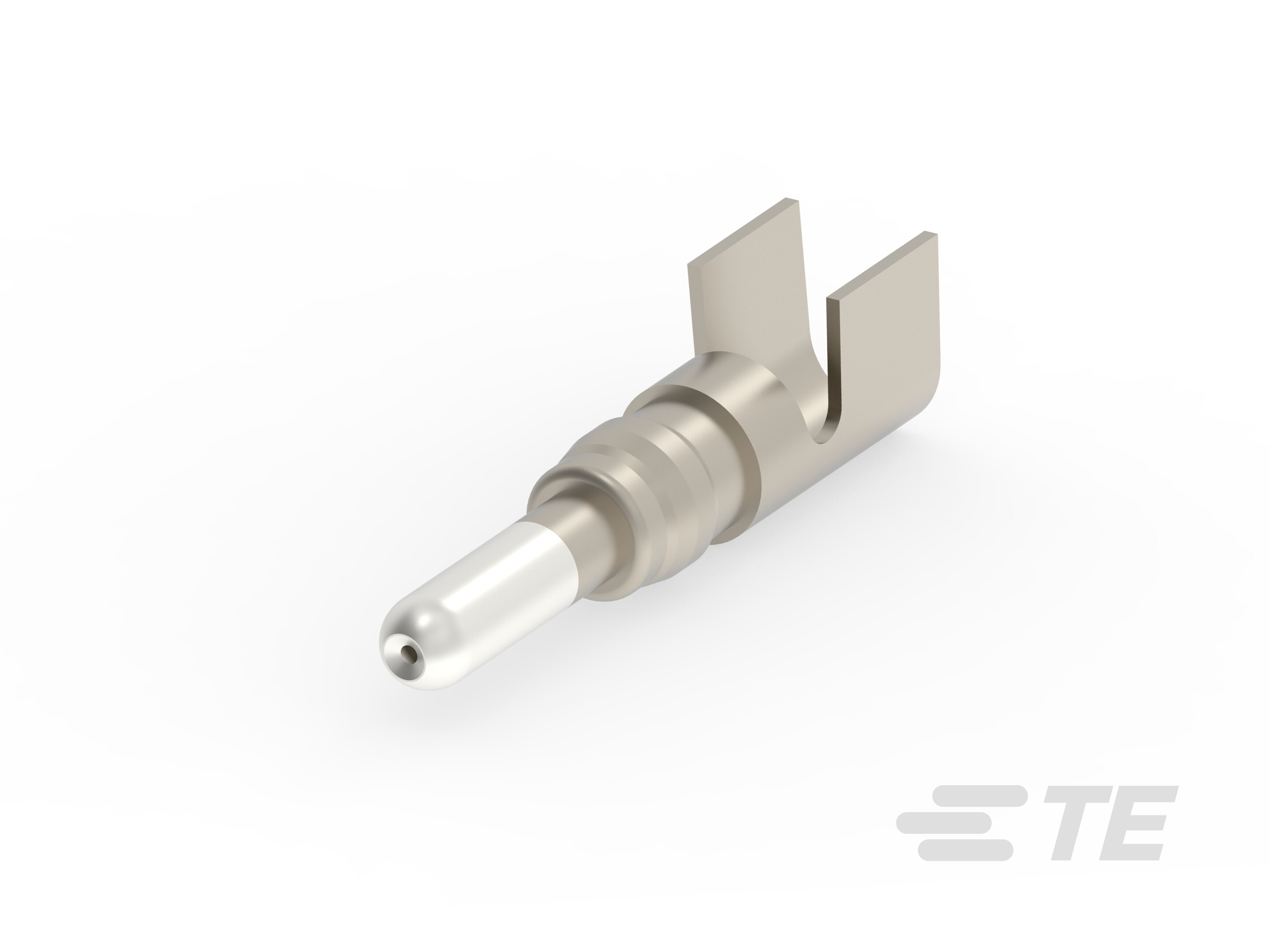

Pin Contact, Silver, 600 VAC, 600 VDC, Retention Clip Contact Retention, Size 8 Contact Size, Discrete Wire, 10 – 8 AWG, 5 – 8 mm² Wire, AMP POWERBAND

POWERBAND CONT ASSY,SILVER PLT-213841-5

213841-5

Pin Contact, Silver, 600 VAC, 600 VDC, Retention Clip Contact Retention, Size 8 Contact Size, Discrete Wire, 10 – 8 AWG, 5 – 8 mm² Wire, AMP POWERBAND

    • AMP
    • AMP POWERBAND
  • TE 内部编号 213841-5
  • TE 内部产品描述 POWERBAND CONT ASSY,SILVER PLT

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 银

  • 导线端子端接区域电镀材料 : 银

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

接触件特性

  • 端子接触部电镀材料表面涂层 : 亚光

  • 压线筒类型 : Open

  • 导线端子端接区域电镀厚度 : 1.27 µm [ 50 µin ]

  • 端子长度 : 12.32 mm [ .485 in ]

  • 导线端子端接区域电镀材料表面涂层 : 亚光

  • 端子接合区域电镀材料厚度 : 5.08 µm [ 200 µin ]

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 接合插针直径 : 3.18 mm [ .125 in ]

  • 端子方向 : 直式

  • 端子底板材料 : 镍

  • 端子类型 : 插针

  • 端子接触部电镀材料 : 银

  • 导线端子端接区域电镀材料 : 银

  • 壳体内的端子定位力 : 带有

  • 端子大小 : 尺寸 8

  • 端子基材 : 铜

  • 端子额定电流（最大值） (A): 50

机械附件

  • 带导线绝缘 : 不带

  • 壳体内的端子定位器类型 : 固定夹

产品类型特性

  • 分离式电线类型 : 实芯或绞线

  • 可密封 : 否

包装特性

  • 封装方法 : Reel

  • 封装数量 : 1500

行业标准

  • UL 阻燃性等级 : UL 94V-0

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

结构特性

  • 与线缆类型兼容 : 分离式导线

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

尺寸

  • 线径 (AWG): 10 – 8

  • 线径 (mm²): 5 – 8

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : 电源

其他

  • 欧盟 RoHS 符合性 : 合规

  • 欧盟 ELV 符合性 : 合规
