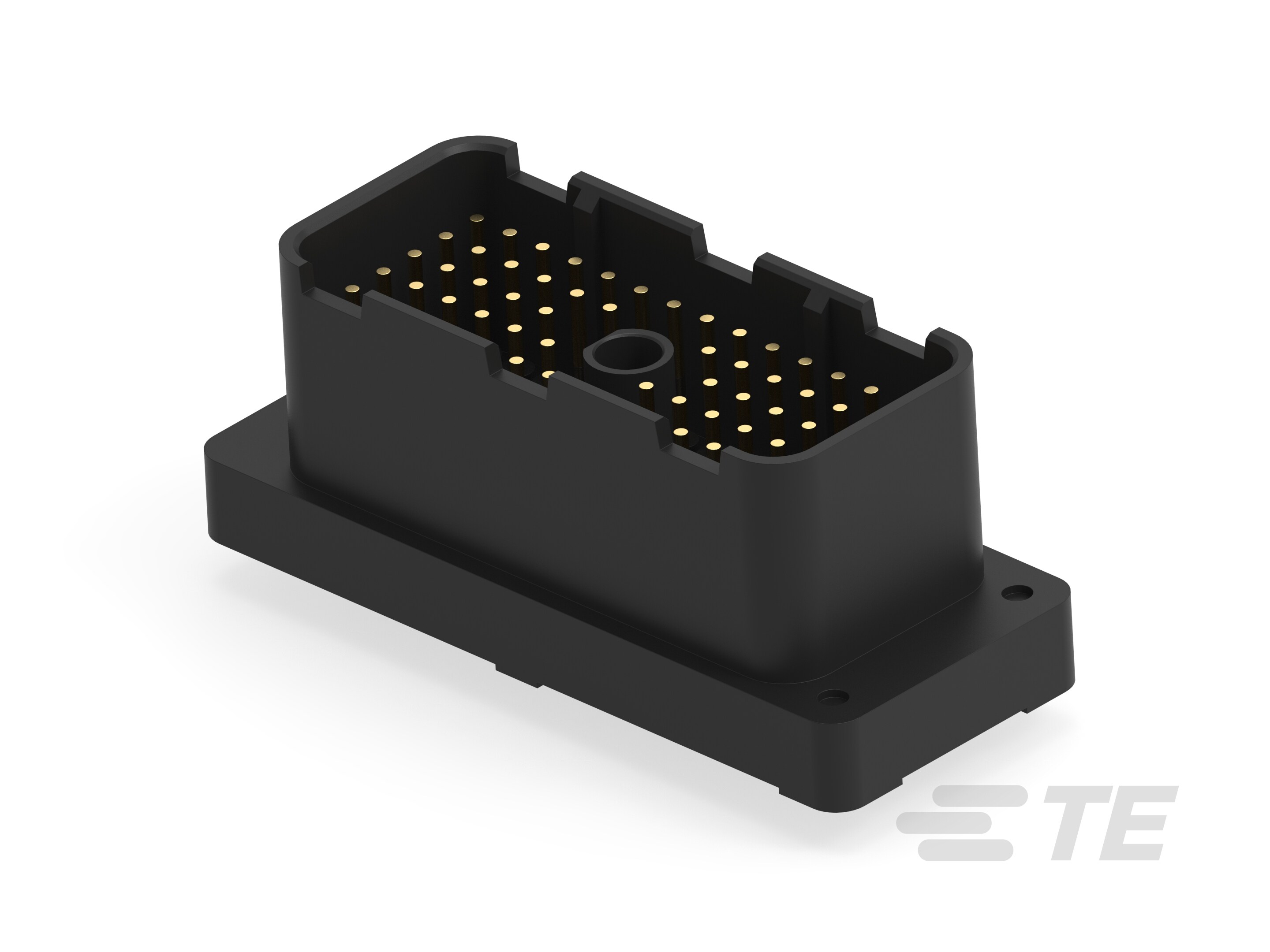

213788-3
PCB Mount Header, Vertical, Wire-to-Board, 62 Position, 5 mm [.197 in] Centerline, Fully Shrouded, Gold (Au), Through Hole - Press-Fit, Power & Signal
213788-3
PCB Mount Header, Vertical, Wire-to-Board, 62 Position, 5 mm [.197 in] Centerline, Fully Shrouded, Gold (Au), Through Hole - Press-Fit, Power & Signal
- TE 内部编号 213788-3
- TE 内部产品描述 62P ACTION PIN ASY,MMATE LF
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 线到板
-
位数 : 62
-
行数 : 5
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_213788-3_D.pdf 英文版本
- 3D_CVM_CVM_213788-3_F.pdf 3D
- 下载查看 ENG_CVM_213788-3_D.3d_igs.zip 英文版本
- ENG_CVM_213788-3_D.3d_stp.zip 英文版本
- ENG_CVM_213788-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_213788-3_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_213788-3_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_213788-3_F.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-10039_C.pdf 英文版本
- ENG_SS_114-10040_A.pdf 英文版本
- JPN_SS_114-10040-1_O.tif 日语
- JPN_SS_114-10040-1_O.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
装载位置数量 : 62
-
列数 : 14
-
PCB 安装方向 : 垂直
-
位数 : 62
-
行数 : 5
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子底板材料厚度 : 1.27 µm [ 50 µin ]
-
接合插针直径 : 1.59 mm [ .062 in ]
-
端子基材 : 磷青铜
-
端子底板材料 : 镍
-
PCB 端子端接区域电镀材料厚度 : 3.81 µm [ 150 µin ]
-
端子形状和构造 : 圆形
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 7.5
端接特性
-
端接柱体和尾部长度 : 5.59 mm [ .22 in ]
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
接合对准类型 : 极化
-
PCB 安装固定 : 带有
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
接合入口位置 : 顶部
-
外壳材料 : 聚酯
-
中心线（间距） : 5 mm [ .197 in ]
尺寸
-
行间距 : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 5
-
封装方法 : Tray
