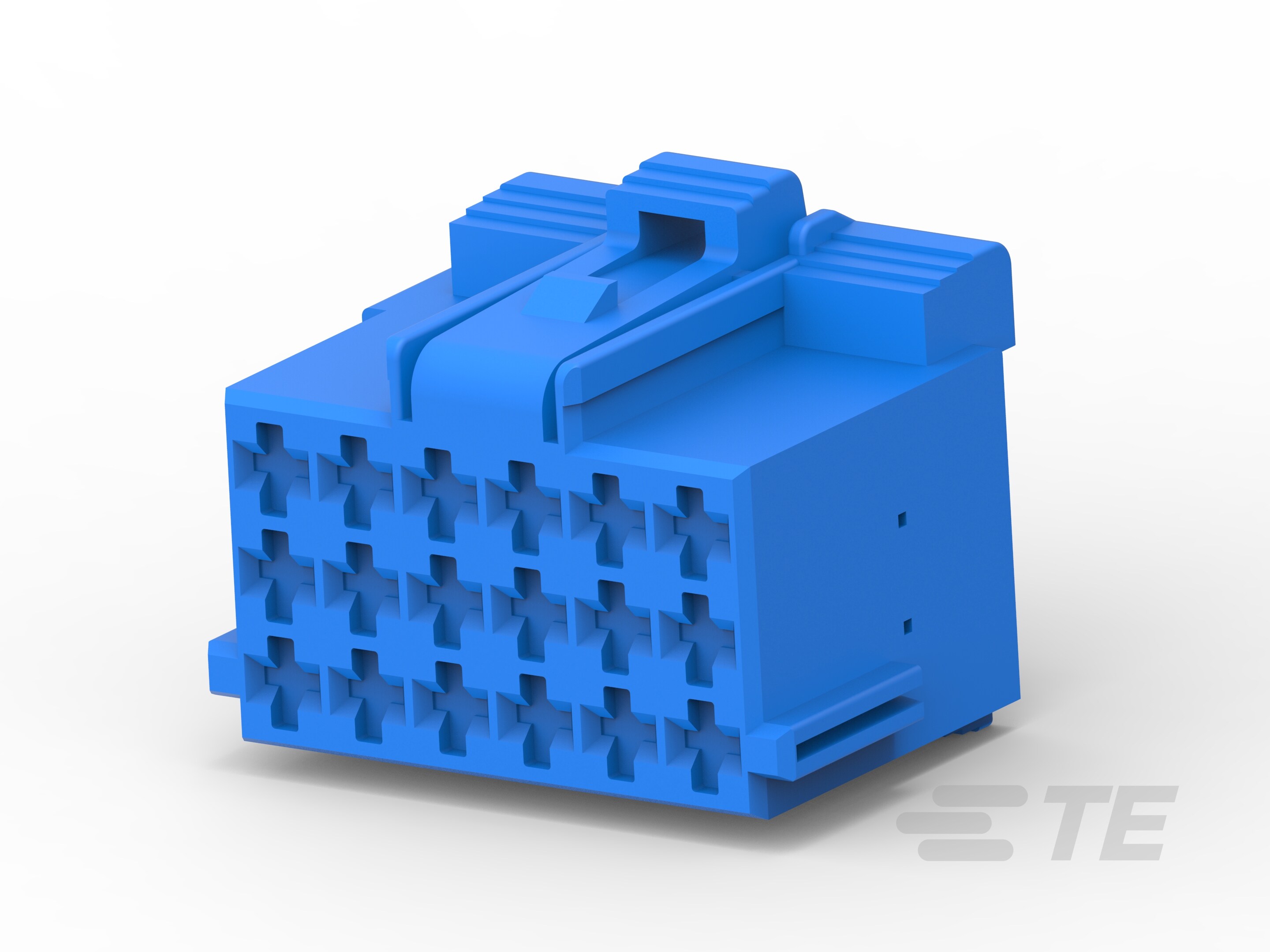

Name: AMP-MCP 2.8mm RECEPTACLE HOUSING , 18POS
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 18
行数 : 3

电气特征

工作电压 (VDC): 28
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 蓝色
连接器和键控代码 : C

接触件特性

端子类型 : 母端
端子大小 : 2.8mm
对接公端宽度 : 2.8 mm [ .11 in ]
端子额定电流（最大值） (A): 40

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF15
中心线（间距） : 5 mm [ .197 in ]

尺寸

行间距 : 5.5 mm [ .216 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP30

包装特性

封装数量 : 350
封装方法 : 包装

其他

可维修 : 否
能够保证连接器位置 : 否

2137358-3

12 V, 18 Position, Automotive Receptacle, Wire-to-Wire, 5 mm [.197 in] Centerline, Blue, Wire & Cable, Power, Cable Mount (Free-Hanging), Hybrid

2137358-3

12 V, 18 Position, Automotive Receptacle, Wire-to-Wire, 5 mm [.197 in] Centerline, Blue, Wire & Cable, Power, Cable Mount (Free-Hanging), Hybrid

标称电压架构 (V): 12

连接器和壳体类型 : 母端

位数 : 18

可密封 : 否

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端

可密封 : 否

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 18

行数 : 3

电气特征

工作电压 (VDC): 28

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 蓝色

连接器和键控代码 : C

接触件特性

端子类型 : 母端

端子大小 : 2.8mm

对接公端宽度 : 2.8 mm [ .11 in ]

端子额定电流（最大值） (A): 40

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF15

中心线（间距） : 5 mm [ .197 in ]

尺寸

行间距 : 5.5 mm [ .216 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

IP 等级 : IP30

包装特性

封装数量 : 350

封装方法 : 包装

其他

可维修 : 否

能够保证连接器位置 : 否
