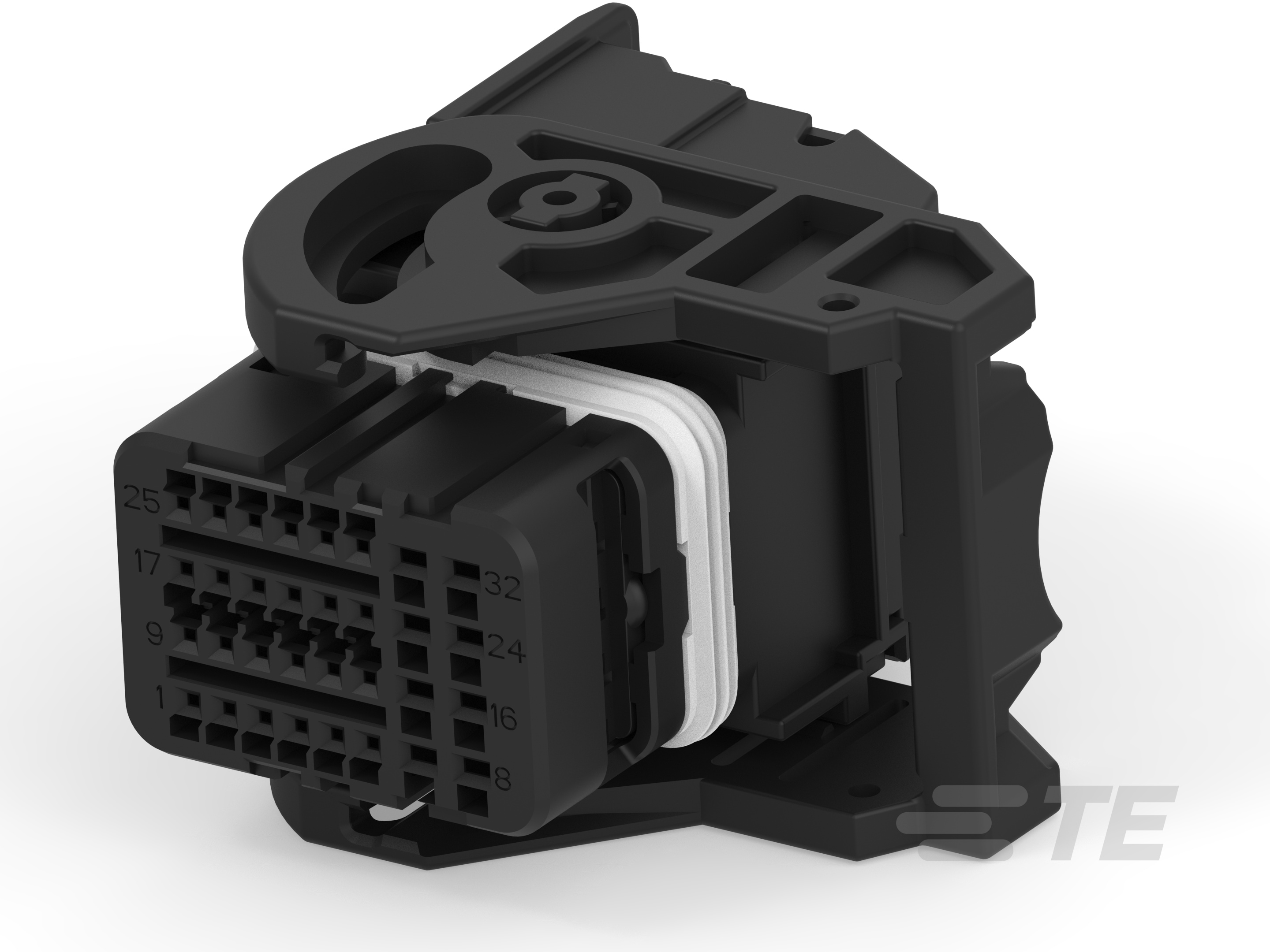

Name: PACKAGE COMPONENT FOR 32P MIXE
Brand: MQS

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

位数 : 32
行数 : 4

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色
连接器和键控代码 : 1

接触件特性

端子类型 : 母端
端子大小 : .64mm | 1.5mm
对接公端宽度 (mm): .64 | 1.5
对接公端宽度 (in): .02 | .06

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF35
中心线（间距） (mm): 2.5 | 3.7
中心线（间距） (in): .09 | .15

尺寸

连接器高度 : 34.4 mm [ 1.35 in ]
产品长度 : 34.4 mm [ 1.35 in ]
产品宽度 : 36.6 mm [ 1.44 in ]
行间距 : 4.2 mm [ .165 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Box
封装数量 : 120

其他

可维修 : 否
能够保证连接器位置 : 否

2137299-8

12 V, 32 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3.7 mm [.09 in / .15 in] Centerline, Black, Wire & Cable

2137299-8

12 V, 32 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3.7 mm [.09 in / .15 in] Centerline, Black, Wire & Cable

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 32

可密封 : 否

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 外壳集成

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 32

行数 : 4

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

连接器和键控代码 : 1

接触件特性

端子类型 : 母端

端子大小 : .64mm | 1.5mm

对接公端宽度 (mm): .64 | 1.5

对接公端宽度 (in): .02 | .06

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PA 66 GF35

中心线（间距） (mm): 2.5 | 3.7

中心线（间距） (in): .09 | .15

尺寸

连接器高度 : 34.4 mm [ 1.35 in ]

产品长度 : 34.4 mm [ 1.35 in ]

产品宽度 : 36.6 mm [ 1.44 in ]

行间距 : 4.2 mm [ .165 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源和信号

包装特性

封装方法 : Box

封装数量 : 120

其他

可维修 : 否

能够保证连接器位置 : 否
