2137182-2

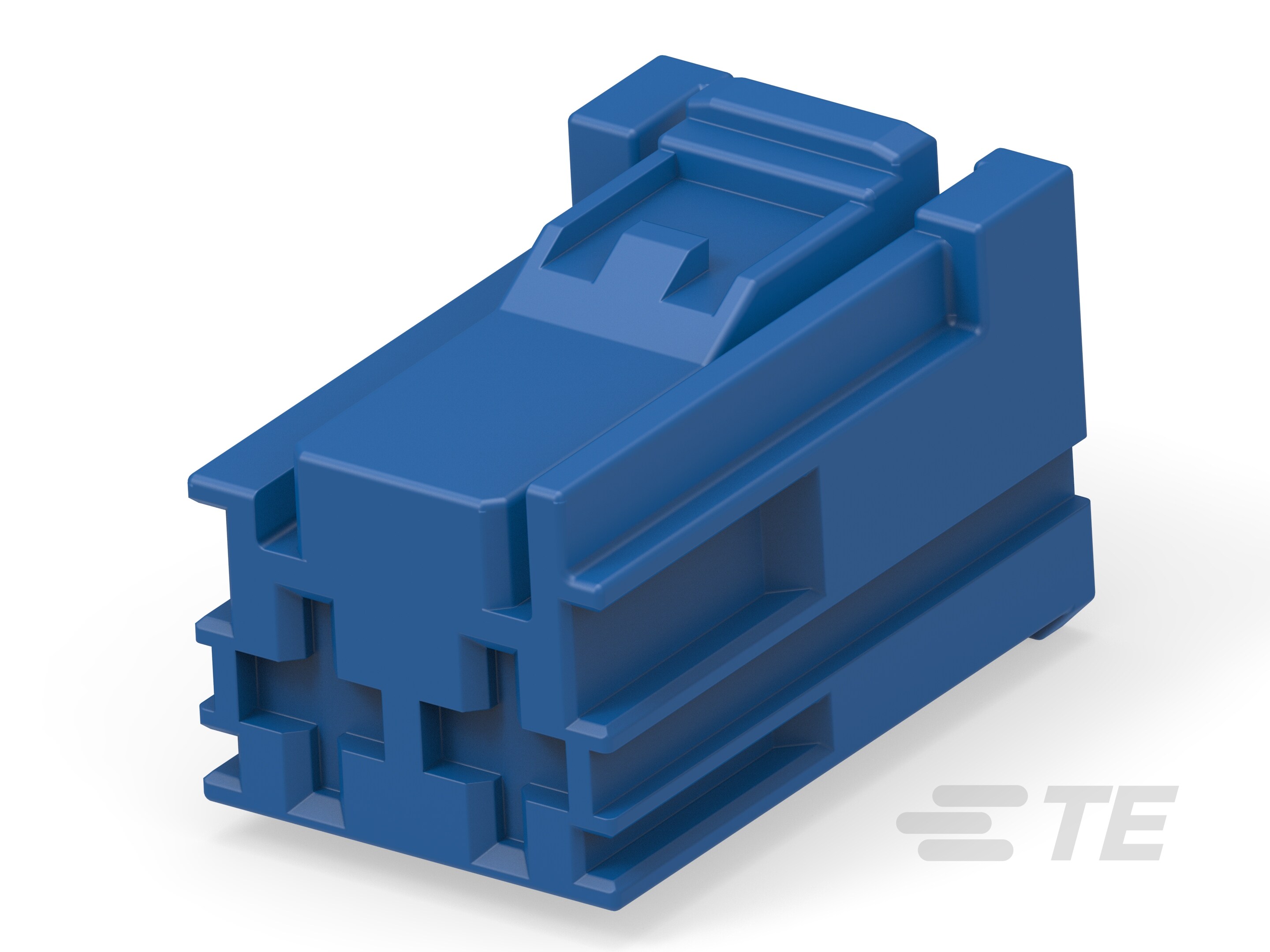

2 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 6.8 mm [.268 in] Centerline, Blue, Wire & Cable, Power
2137182-2
2 Position Housing, Housing for Female Terminals, Wire-to-Board / Wire-to-Device, 6.8 mm [.268 in] Centerline, Blue, Wire & Cable, Power
-
- AMP MCP
- TE 内部编号 2137182-2
- TE 内部产品描述 2Pos MCP6.3 Plug HSG
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 6.3 mm [ .25 in ]
-
连接器系统 : 线到板, 线到设备
-
中心线（间距） : 6.8 mm [ .268 in ]
文档
产品图纸
- 2Pos MCP6.3 PLUG HSG ENG_CD_2137182_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2137182-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2137182-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2137182-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2137182-2_A.3d_stp.zip 英文版本
数据表/目录页
- Housing for Female Terminals, Wire-to-Wire, 2 Position ENG_DS_2137182-2_datasheet_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板, 线到设备
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 蓝色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 母端
-
端子大小 : 6.3mm
-
对接公端宽度 : 6.3 mm [ .25 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 6.8 mm [ .268 in ]
尺寸
-
连接器高度 : 15.8 mm [ .622 in ]
-
产品长度 : 25 mm [ .984 in ]
-
产品宽度 : 15.4 mm [ .606 in ]
使用环境
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
工组温度范围 : -40 – 100 °C [ -40 – 212 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : Box
-
封装数量 : 2000
其他
-
能够保证连接器位置 : 否
