2134059-1

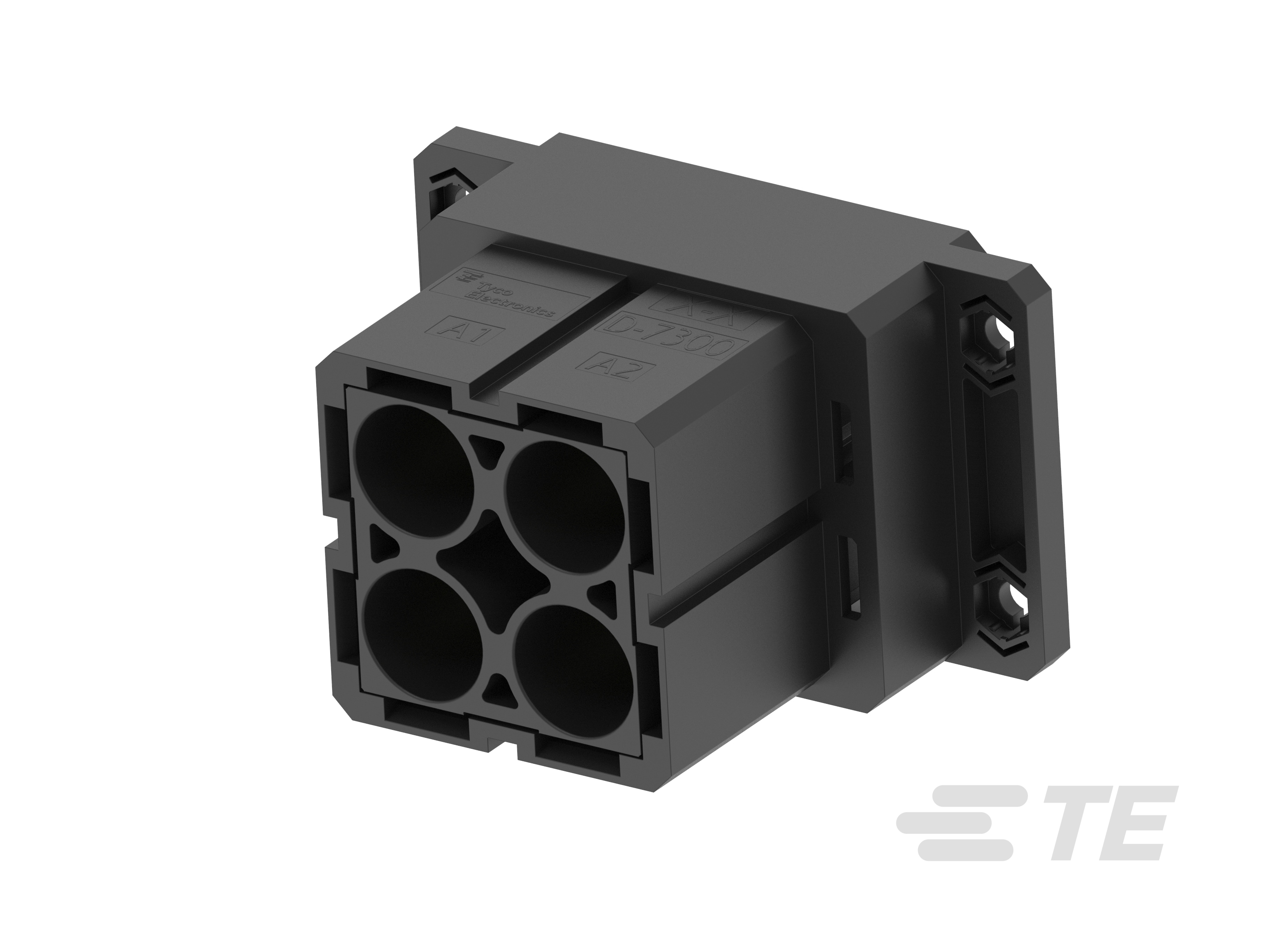

4 Position, Housing for Female Terminals, Housing, Crimp, 10.16 mm [.4 in] Centerline, 2 Row, Wire & Cable, Power, Panel Mount, Dynamic 7000 Series
2134059-1
4 Position, Housing for Female Terminals, Housing, Crimp, 10.16 mm [.4 in] Centerline, 2 Row, Wire & Cable, Power, Panel Mount, Dynamic 7000 Series
-
- Dynamic Series
- Dynamic 7000 系列
- TE 内部编号 2134059-1
- TE 内部产品描述 DYNAMIC D7300 SOCKET HSG ASSY RVS 4P XX
- 所有 Receptacle and Tab Housing: 16 mm Pitch, 630V (4)
-
位数 : 4
-
连接器和壳体类型 : 母端子护套
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
- DYNAMIC D7300 16.0mmPITCH SOCKET HOUSING ASSEMBLY REVERSE PANEL MOUNT TYPE 4 PO JPN_CD_2134059_B.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2134059-1_C_c-2134059-1-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_2134059-1_C_c-2134059-1-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2134059-1_C_c-2134059-1-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_2134059-1_C_c-2134059-1-c.3d_stp.zip 英文版本
数据表/目录页
- 1-1773721-5_DYNAMIC_SERIES_QRG ENG_DS_1-1773721-5_DYNAMIC_SERIES_QRG_0914_1-1773721-5_QRG-DYNAMIC-SERIES.pdf 英文版本
产品规格
- 应用规格 JPN_SS_114-5452_D_114-5452_D.pdf 日语
- 产品规格 JPN_SS_108-78470_D.pdf 日语
- 合格检测报告 JPN_SS_501-78004_B_501-78004_B_NEW.pdf 日语
使用说明书
- 使用说明书（美国） ENG_SS_408-78205_A.pdf 英文版本
- 使用说明书（非美国） ENG_SS_408-78147_A.pdf 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R50252537_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端子护套
-
连接器产品类型 : 外壳
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 10.16 mm [ .4 in ]
尺寸
-
行间距 : 16 mm [ .629 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
