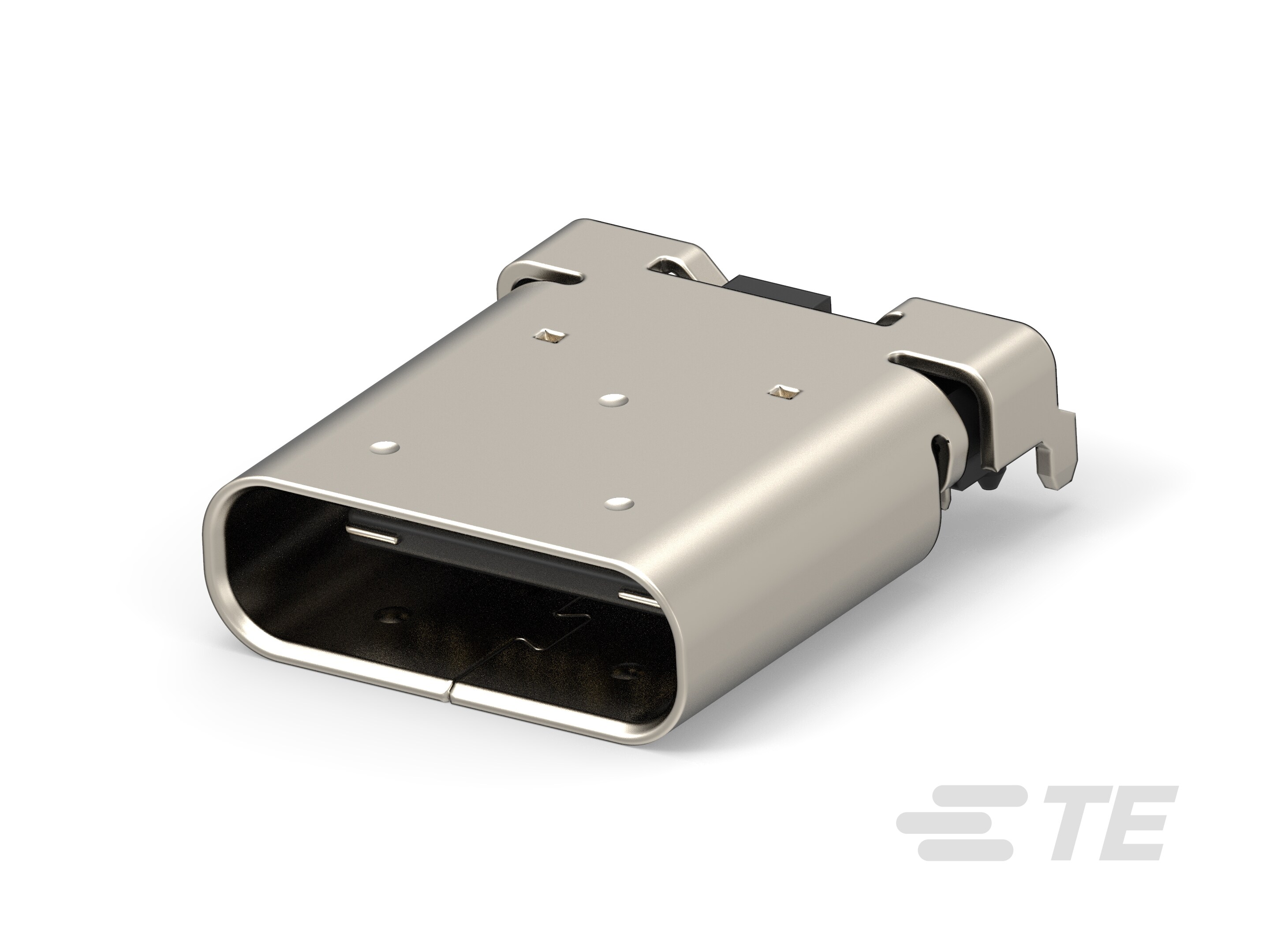

2129691-2

C, 3.1 Gen 1, Receptacle, Mid Mount, 1 Port, Right Angle, Tape & Reel, Offset, Surface Mount / Through Hole - Solder, Cable-to-Board / Wire-to-Board

USB3.1 TYPE-C REC MID-MOUNT 0.485 HYBRID-2129691-2

2129691-2

C, 3.1 Gen 1, Receptacle, Mid Mount, 1 Port, Right Angle, Tape & Reel, Offset, Surface Mount / Through Hole - Solder, Cable-to-Board / Wire-to-Board

  • TE 内部编号 2129691-2
  • TE 内部产品描述 USB3.1 TYPE-C REC MID-MOUNT 0.485 HYBRID

  • USB 类型 : C

  • USB 版本 : 3.1 gen 1

  • 连接器和壳体类型 : 母端

  • 端口数量 : 1

  • PCB 安装位置 : 破板式安装

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 整体式锁销 : 不带

  • 接地选项 : PCB 接地

  • USB 类型 : C

  • USB 版本 : 3.1 gen 1

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板 | 缆到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口数量 : 1

主体特性

  • 外壳电镀涂层 : 哑光

  • 外壳电镀材料 : 镍

接触件特性

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子接触部电镀材料 : 金 (Au)

  • 端子额定电流（最大值） (A): .25 | 1.25 | 5 | 6.25

端接特性

  • PCB 端接方法 : 表面贴装 | 通孔 - 焊接

机械附件

  • 锁定特性 : 不带

  • PCB 安装位置 : 破板式安装

  • PCB 连接器固定 : 偏移

  • PCB 安装固定类型 : 直脚

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : LCP GF30

  • 壳体颜色 : 黑色

  • 主体方向 : 直角

使用环境

  • 焊接温度（最大值） : 255 °C [ 491 °F ]

  • 插接周期（最大值） : 10000

  • 工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]

操作/应用

  • 装配工艺特点 : 不带拾放盖

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 800

  • 封装方法 : 卷带包装
