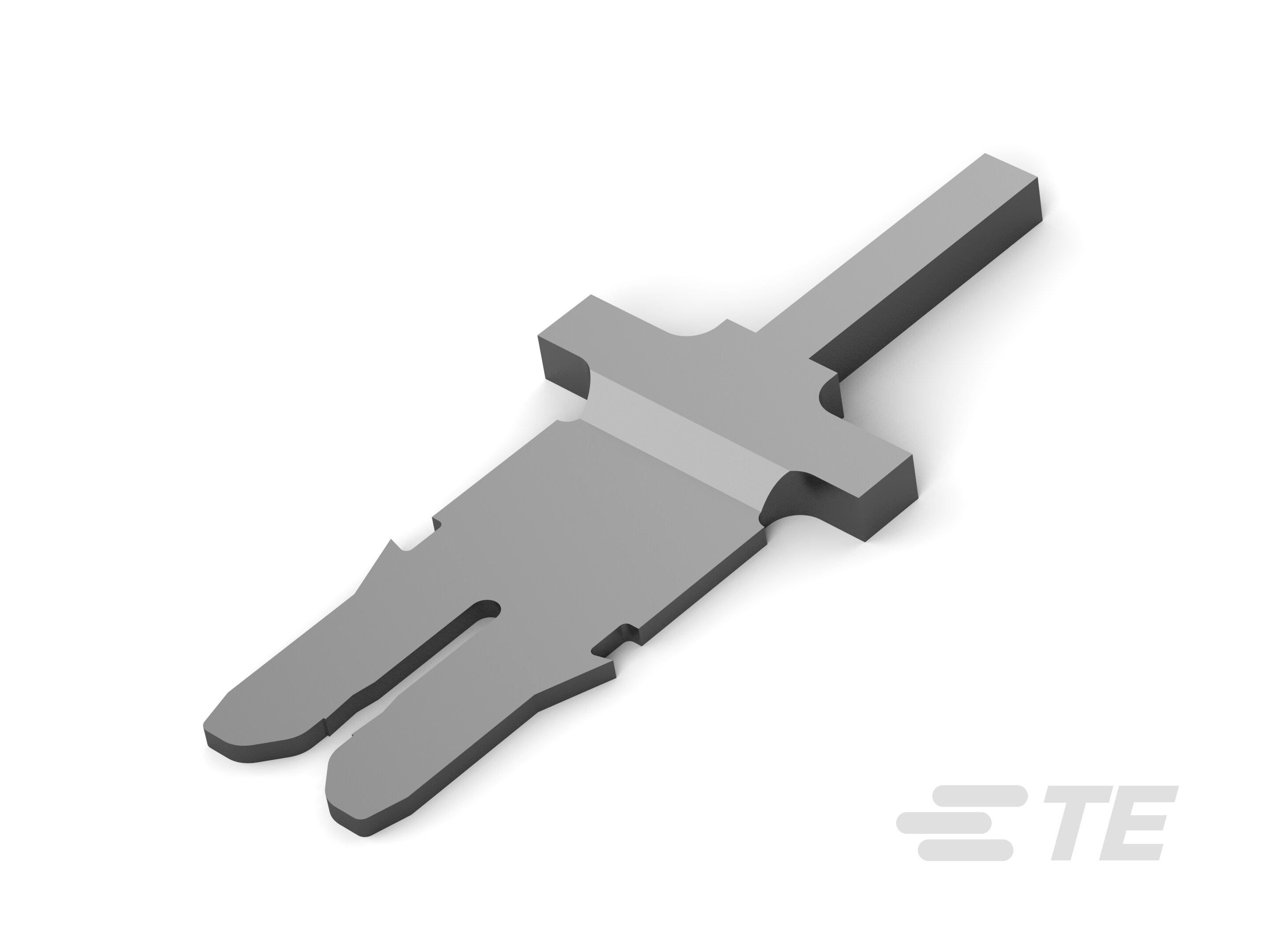

Multispring Pin Magnet Wire Terminal, 23 – 19 AWG, .63 – .85 mm, Insulation Displacement (IDC), Tin Plating, 14.8 mm [.582 in] Length, Reel, MAG-MATE
2120746-2
Multispring Pin Magnet Wire Terminal, 23 – 19 AWG, .63 – .85 mm, Insulation Displacement (IDC), Tin Plating, 14.8 mm [.582 in] Length, Reel, MAG-MATE
-
- MAG-MATE
- TE 内部编号 2120746-2
- TE 内部产品描述 MAG-MATE Slim Line with Multispring
-
漆包线端子类型 : Multispring 插针
-
对接公端厚度 : .81 mm [ .032 in ]
-
接合插针直径 : .8 mm [ .031 in ]
-
电磁线尺寸 (mm): .63 – .85
-
电磁线尺寸 (AWG): 23 – 19
文档
产品图纸
- MAG-MATE Slim Line Contact with Multispring ENG_CD_2120743_A11.pdf 英文版本
- MAG-MATE SLIM LINE WITH MULTISPRING ENG_CD_2120746_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2120746-2_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2120746-2_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2120746-2_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2120746-2_A1.3d_stp.zip 英文版本
产品规格
- CAVITY FOR MAG-MATE SLIM-LINE CONTACT WITH MULTISPRING ENG_SS_114-94229-5_A4.pdf 英文版本
- 应用规格 ENG_SS_114-94229_A2_114-94229-Rev.A1_A2.pdf 英文版本
- 产品规格 ENG_SS_108-90801_E.pdf 英文版本
- ENG_SS_108-94366_A3_108-94366_A3.pdf 英文版本
Product And Material Test Reports
- TP-18-03627-REPORT ENG_PMTR_TP-18-03627-REPORT_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 漆包线
接触件特性
-
漆包线端子类型 : Multispring 插针
-
对接公端厚度 : .81 mm [ .032 in ]
-
接合插针直径 : .8 mm [ .031 in ]
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
尺寸
-
端子高度 : 8.1 mm [ .31 in ]
-
电磁线尺寸 (mm): .63 – .85
-
电磁线尺寸 (AWG): 23 – 19
-
材料厚度（电磁线侧） : .32 mm [ .013 in ]
-
产品长度 : 14.8 mm [ .582 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel
