2118651-6

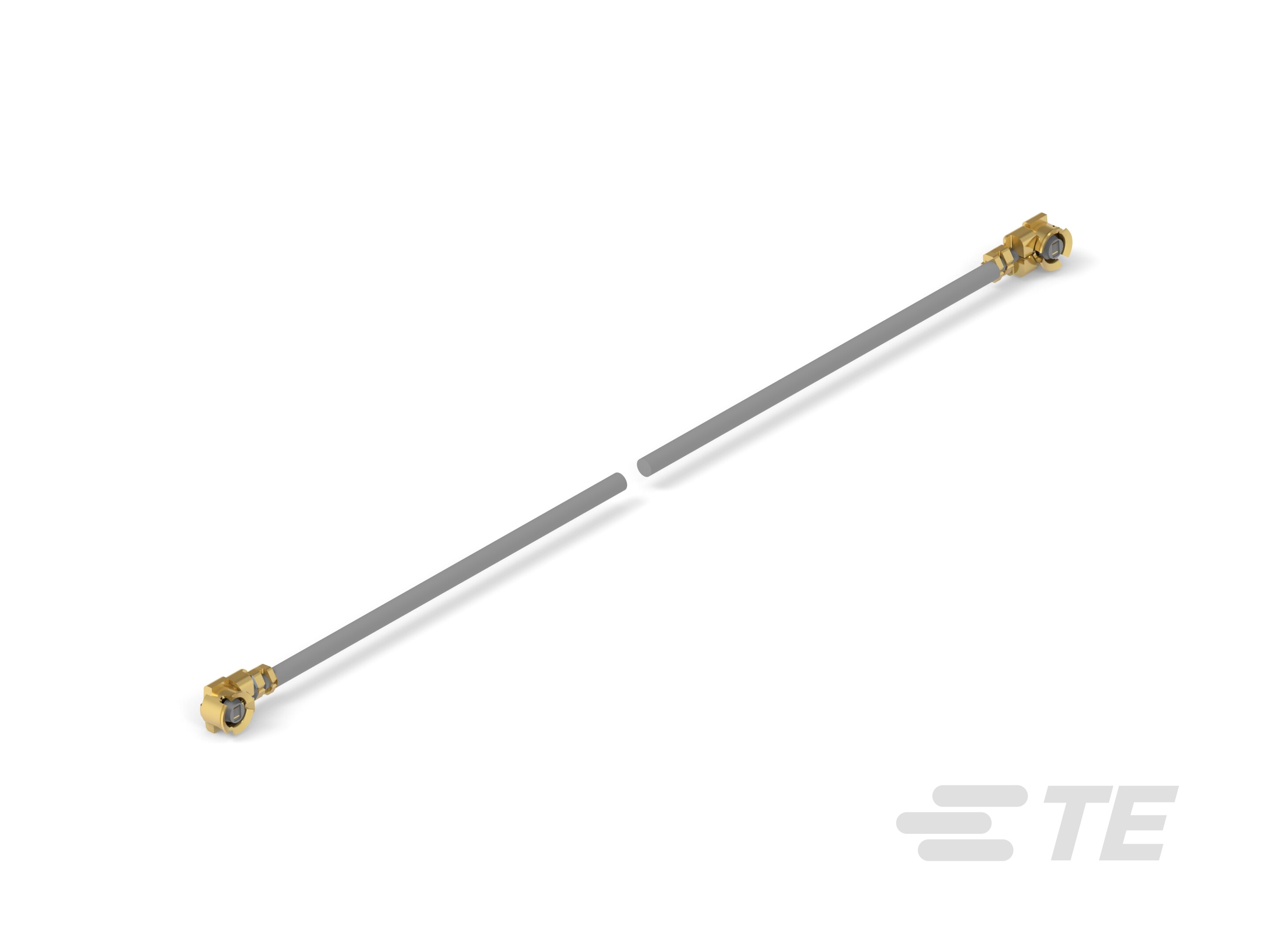

UMCC Cable Assembly, .09 m [.295 ft], 0 – 9 GHz, 50 ohm, FEP Jacket, 32 AWG, 1.13 mm [.044 in] Diameter, UMCC GEN 1 Plug End A, UMCC GEN 1 Plug End B
2118651-6
UMCC Cable Assembly, .09 m [.295 ft], 0 – 9 GHz, 50 ohm, FEP Jacket, 32 AWG, 1.13 mm [.044 in] Diameter, UMCC GEN 1 Plug End A, UMCC GEN 1 Plug End B
- TE 内部编号 2118651-6
- TE 内部产品描述 RF CA,UMCC GEN1-GEN1,1.13MM,L90MM,GREY
-
线束类型 : UMCC
-
电缆组件长度 : .09 m [ .295 ft ]
-
工作频率 (GHz): 0 – 9
-
阻抗 (Ω): 50
-
绝缘套管材料 : FEP
文档
产品图纸
- CABLE ASSEMBLY, COAX 1.13 MM DOUBLE ENDED, UMCC GEN1 PLUG ENG_CD_2118651_C5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2118651-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2118651-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2118651-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2118651-6_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-2231_C1.pdf 英文版本
- 合格检测报告 ENG_SS_501-649_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : UMCC
-
电缆组件（A 端） : UMCC GEN 1 插头
-
电缆组件（B 端） : UMCC GEN 1 插头
-
同轴电缆类型 : 1.13mm
电气特征
-
阻抗 (Ω): 50
信号特征
-
传播速度 (%): 70
主体特性
-
绝缘套管材料 : FEP
尺寸
-
线径 (AWG): 32
-
电缆外径 : 1.13 mm [ .044 in ]
使用环境
-
工组温度范围 : -40 – 90 °C [ -40 – 194 °F ]
操作/应用
-
工作频率 (GHz): 0 – 9
其他
-
电缆组件长度 : .09 m [ .295 ft ]
